INSTALLATION

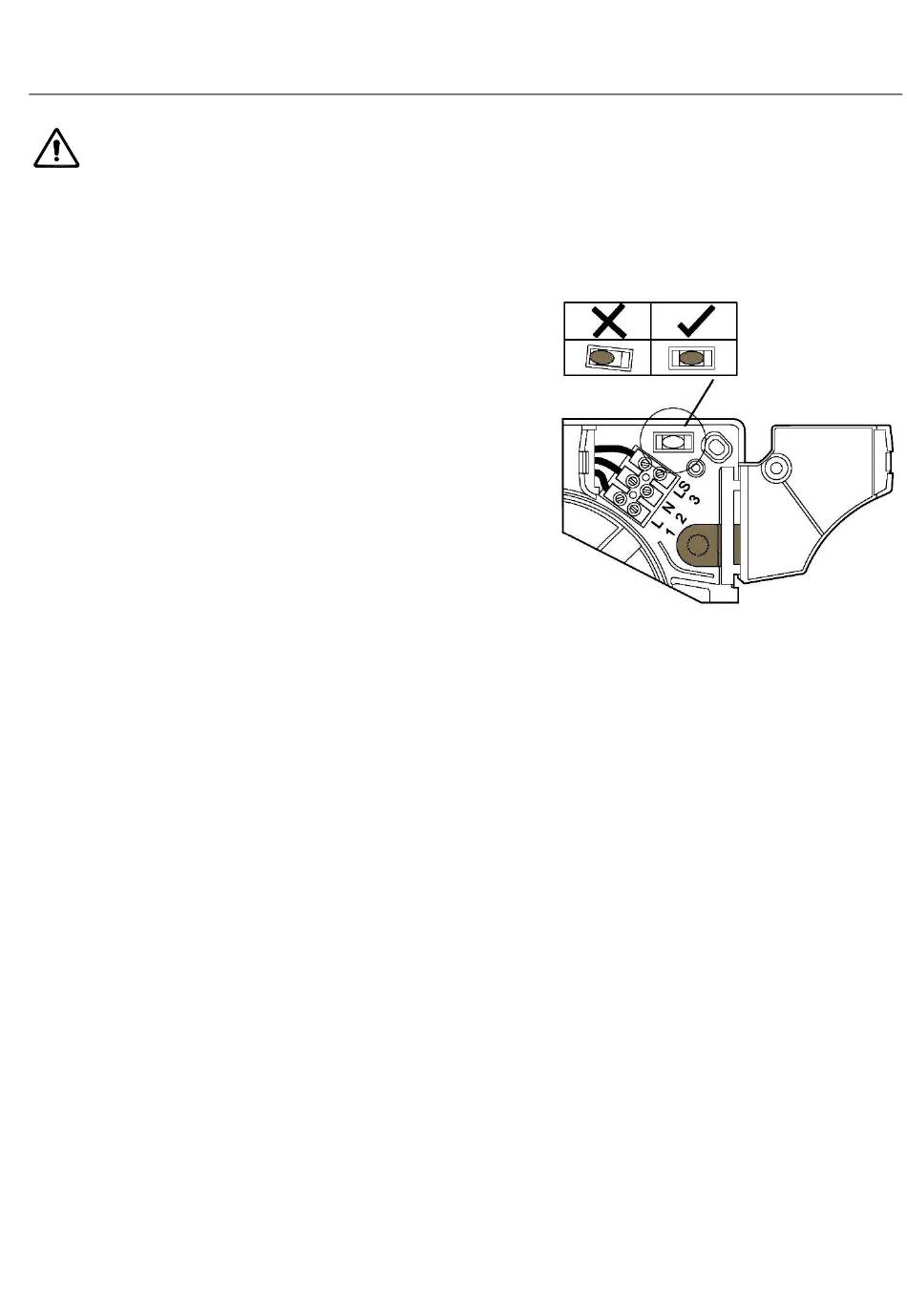

IMPORTANT :
avec un câblage fixe.
MONTAGE SUR PANNEAU
1.
Pour le montage sur panneau, le ventilateur doit être installé
dans un conduit protégé par une grille d'air extérieure qui
doit être conforme aux exigences standard de votre pays
pour empêcher l'accès à la roue du ventilateur
2.
Pratiquez un trou de 105 mm de diamètre pour les
ventilateurs de 100 mm de diamètre.
3.
Poussez les deux clips sur le bas du ventilateur et retirez la
grille du châssis.
4.
Servez-vous du niveau à bulle intégré comme guide.
Marquez les centres des vis à travers les trous de la contre-
plaque du ventilateur. Percez, insérez les chevilles et vissez
à l'endroit de l'installation.
Après l'installation, assurez-vous que la roue tourne
5.
librement et que les volets peuvent s'ouvrir
6.
Replacez la grille et assurez-vous que les clips sont bien
enclenchés.
MONTAGE MURAL
1.
Pour le montage mural du ventilateur, pratiquez un trou de 115 mm de diamètre (ventilateurs de 100 mm) à
travers le mur et insérez le manchon. Inclinez légèrement le manchon vers le bas, dans le sens opposé au
ventilateur. Coupez à la longueur voulue et cimentez les deux extrémités de niveau avec les parois du mur.
2.
Poussez les deux clips sur le bas du ventilateur et retirez la grille du châssis.
3.
Servez-vous du niveau à bulle intégré comme guide. Marquez les centres des vis à travers les trous de la
contre-plaque du ventilateur. Percez, insérez les chevilles et vissez à l'endroit de l'installation. Fixez la grille
extérieure à sa place, en veillant à ce que les ouvertures de la grille soient orientées vers le bas.
(Remarque :- La grille doit être conforme aux exigences standard de votre pays pour empêcher l'accès à la
roue du ventilateur. Le kit mural utilisé dans cette installation doit fournir une longueur minimale de conduit de
100 mm de la contre-plaque du ventilateur à l'intérieur de la grille extérieure).
Après l'installation, assurez-vous que la roue tourne librement et que les volets peuvent s'ouvrir
4.
5.
Replacez la grille et assurez-vous que les clips sont bien enclenchés.
413545 A
Ce ventilateur ne doit être utilisé qu'en association
0224
