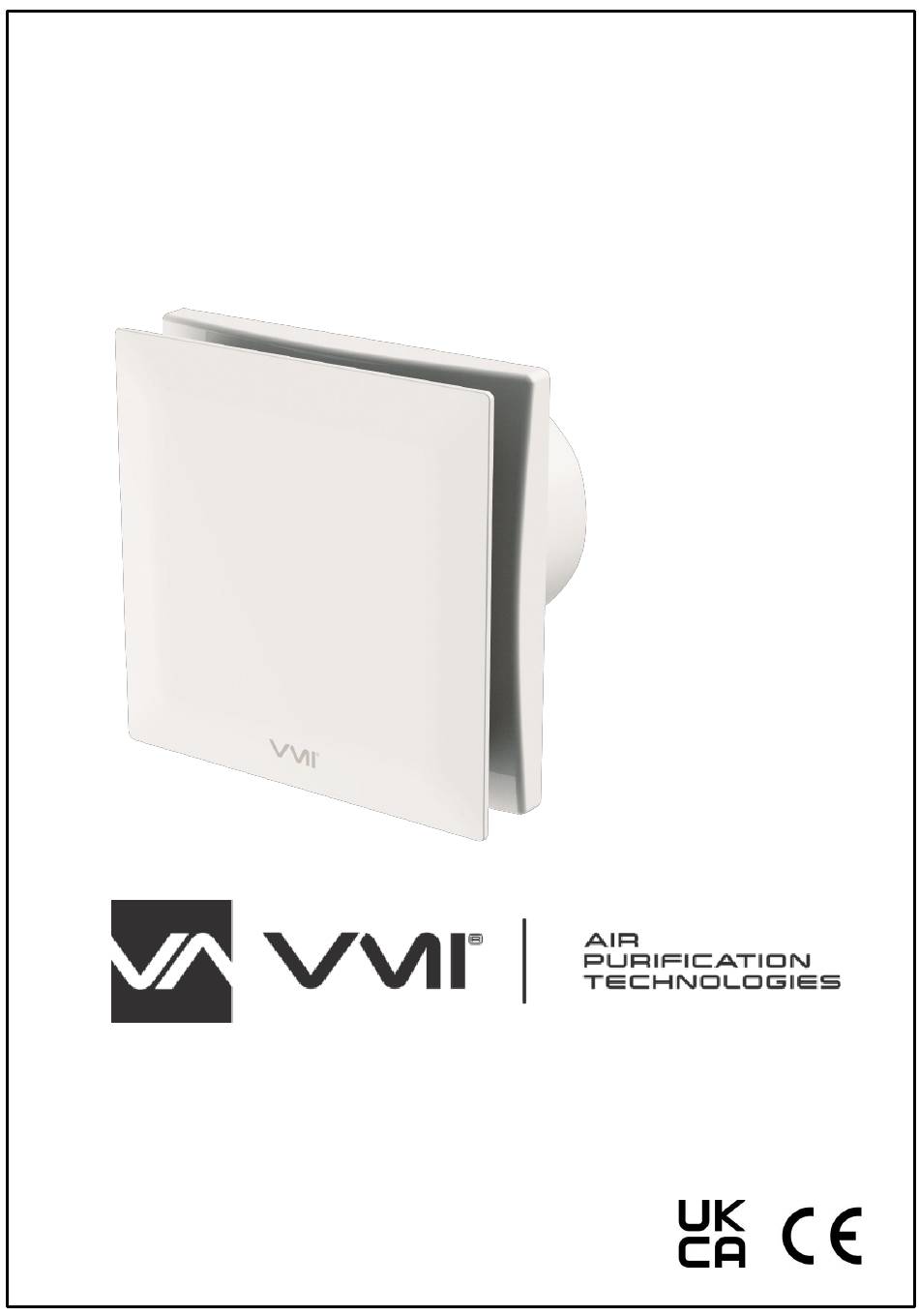

CHICO & DENALI
Instructions d'installation et de câblage
1302.0030 : DENALI T – V1
1302.0032 : DENALI TH – V1
1302.0024 : CHICO B
1302.0026 : CHICO T
1302.0028 : CHICO H
VEUILLEZ LIRE LES INSTRUCTIONS TOUT EN CONSULTANT LES
ILLUSTRATIONS VEUILLEZ CONSERVER CES INSTRUCTIONS
Publicité
Manuels Connexes pour VMI CHICO Serie
Sommaire des Matières pour VMI CHICO Serie
- Page 1 CHICO & DENALI Instructions d’installation et de câblage 1302.0030 : DENALI T – V1 1302.0032 : DENALI TH – V1 1302.0024 : CHICO B 1302.0026 : CHICO T 1302.0028 : CHICO H VEUILLEZ LIRE LES INSTRUCTIONS TOUT EN CONSULTANT LES ILLUSTRATIONS VEUILLEZ CONSERVER CES INSTRUCTIONS...
- Page 2 IMPORTANT : LISEZ CES INSTRUCTIONS AVANT DE COMMENCER L’INSTALLATION NE PAS installer ce produit dans les endroits présentant ou risquant de présenter ultérieurement une des conditions suivantes : • Atmosphère excessivement chargée d’huile ou de graisse ; • Gaz, liquides ou émanations corrosifs ou inflammables ; •...
- Page 3 INSTALLATION Ce ventilateur ne doit être utilisé qu’en association IMPORTANT : avec un câblage fixe. MONTAGE SUR PANNEAU Pour le montage sur panneau, le ventilateur doit être installé dans un conduit protégé par une grille d’air extérieure qui doit être conforme aux exigences standard de votre pays pour empêcher l’accès à...
- Page 4 CÂBLAGE. AVERTISSEMENT : L’ALIMENTATION ÉLECTRIQUE DU VENTILATEUR ET DES ÉQUIPEMENTS DE CONTRÔLE AUXILIAIRES DOIT ÊTRE COUPÉE LORS DE L’INSTALLATION OU DE LA MAINTENANCE. IMPORTANT • Ce ventilateur ne doit être utilisé qu’en association avec un câblage fixe. • Utilisez un cordon d’alimentation de section comprise entre 0,75 et 1,5 mm •...
- Page 5 ENTRETIEN ET MAINTENANCE AVERTISSEMENT : L’ALIMENTATION ÉLECTRIQUE DU VENTILATEUR ET DES ÉQUIPEMENTS DE CONTRÔLE AUXILIAIRES DOIT ÊTRE COUPÉE LORS DE LA MAINTENANCE 1. À intervalles réguliers et adaptés à l’installation, le ventilateur doit être inspecté et nettoyé afin d’empêcher l’accumulation de saletés et autres dépôts. 2.
- Page 6 Fig.3 : Retrait de la grille pour l’entrée des câbles et l’accès au circuit imprimé de commande. Pour retirer le couvercle intérieur et le couvercle extérieur, poussez les deux clips (1). Pour retirer le couvercle extérieur, faites-le glisser vers la droite pour libérer les 4 clips (2), puis vers l’extérieur (3).
- Page 7 Fonction de réponse à l’humidité ambiante – DENALI TH uniquement Fig.6 : Le capteur d’humidité intégré se règle automatiquement en fonction des conditions ambiantes et n’a donc pas besoin de réglage. Sélection de la vitesse Réglez la vitesse du ventilateur en tournant le bouton dans le sens des aiguilles d’une montre pour l’augmenter et dans le sens inverse pour la diminuer.
- Page 8 Tout déplacement sur chantier réalisé vainement pour une cause non imputable à VENTILAIRSEC donnera lieu à une facturation spécifique. STE VENTILAIRSEC 16 rue des imprimeurs 44220 COUERON – France Tél : +33 (0)2 40 04 19 44 Fax : +33 (0)2 40 03 96 11 contact@vmi-technologies.com 413545 A 0224...
