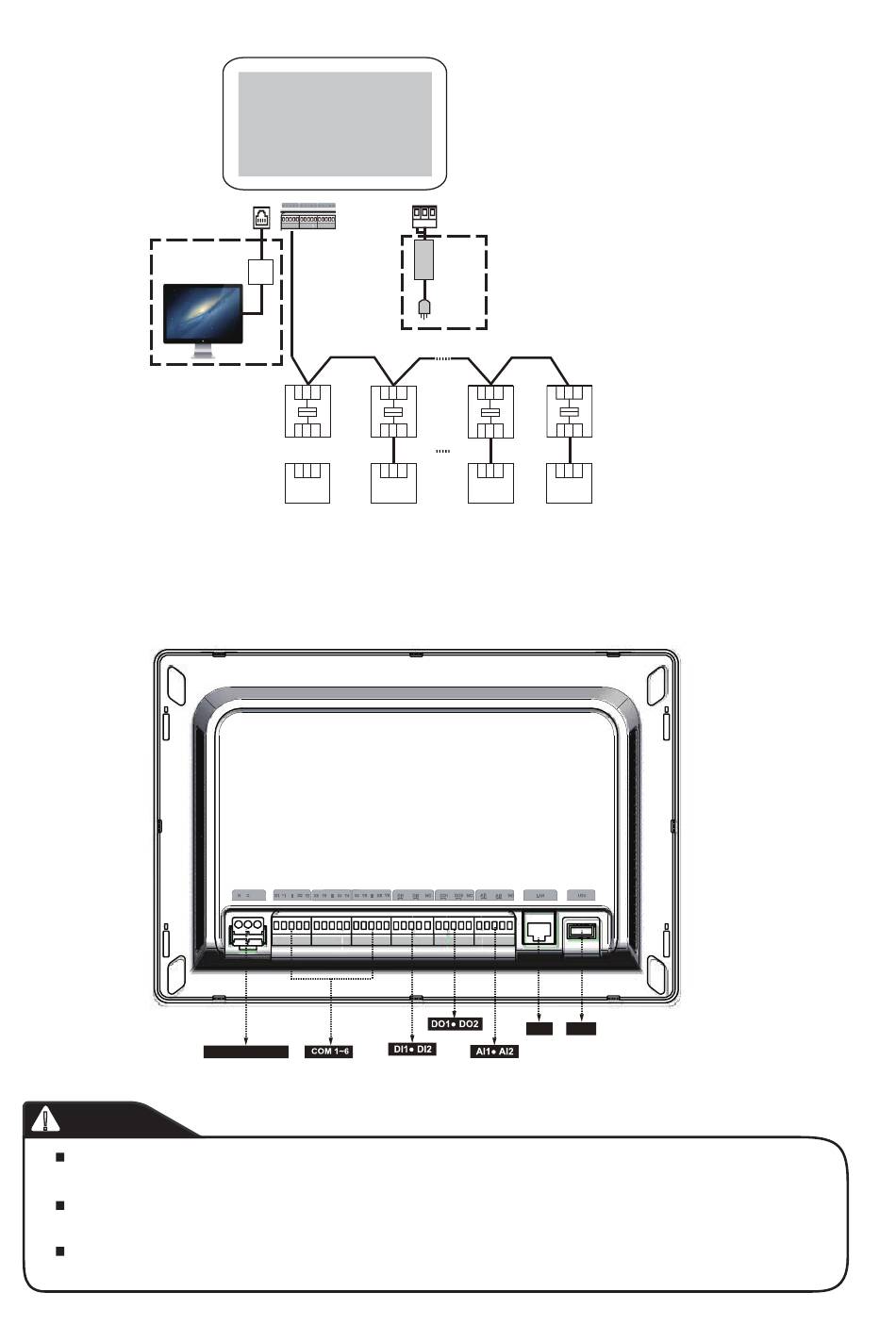

PC client
L'accès à l'écran tactile
est centralisé par le biais
de la commande Web
Remarque : la
partie en pointillés
n'est pas marquée
de manière
aléatoire.
Remarque : il se peut qu'il n'y ait pas d'interface PQE entre une UI et une UE. Pour plus de détails,
reportez-vous au manuel des UE ou UI. Il n'est utilisé que pour illustrer le cadre de la commande
centralisée.
!
Attention
Le TC3-10.1 est installé à une extrémité du bus de communication M-net. Ne pas
l'installer au milieu du bus.
Vous avez besoin d'un câble blindé à trois âmes de 0,7~1,0 mm
Pour en savoir plus, veuillez consulter un technicien professionnel.
La commande ne peut être installée qu'à une hauteur ≤ 2 m.
Commande centralisée à écran tactile
COM 1~6
LAN
1 2
3 4
5 6
XY
E
XY XY
E
XY XY
E
XY
Routeur
X
Y E
P Q E
Unité
extérieure
P Q E
UI
X1
X2
Y5
X6 Y6
24 V, CA entrant
24 V ACIN
R C
Adaptateur
secteur
Alimentation
X
Y E
X
Y E
P Q E
P Q E
Unité
Unité
extérieure
extérieure
P Q E
P Q E
UI
UI
DI1
DI2
NC
DO1
DO2
NC
AI1
AI2
NC
LAN
07
X
Y E
Un port prend en charge
jusqu'à huit systèmes
P Q E
réfrigérants ou jusqu'à 64 UI.
Unité
extérieure
P Q E
UI
USB
pour les fils de signalisation.
2
