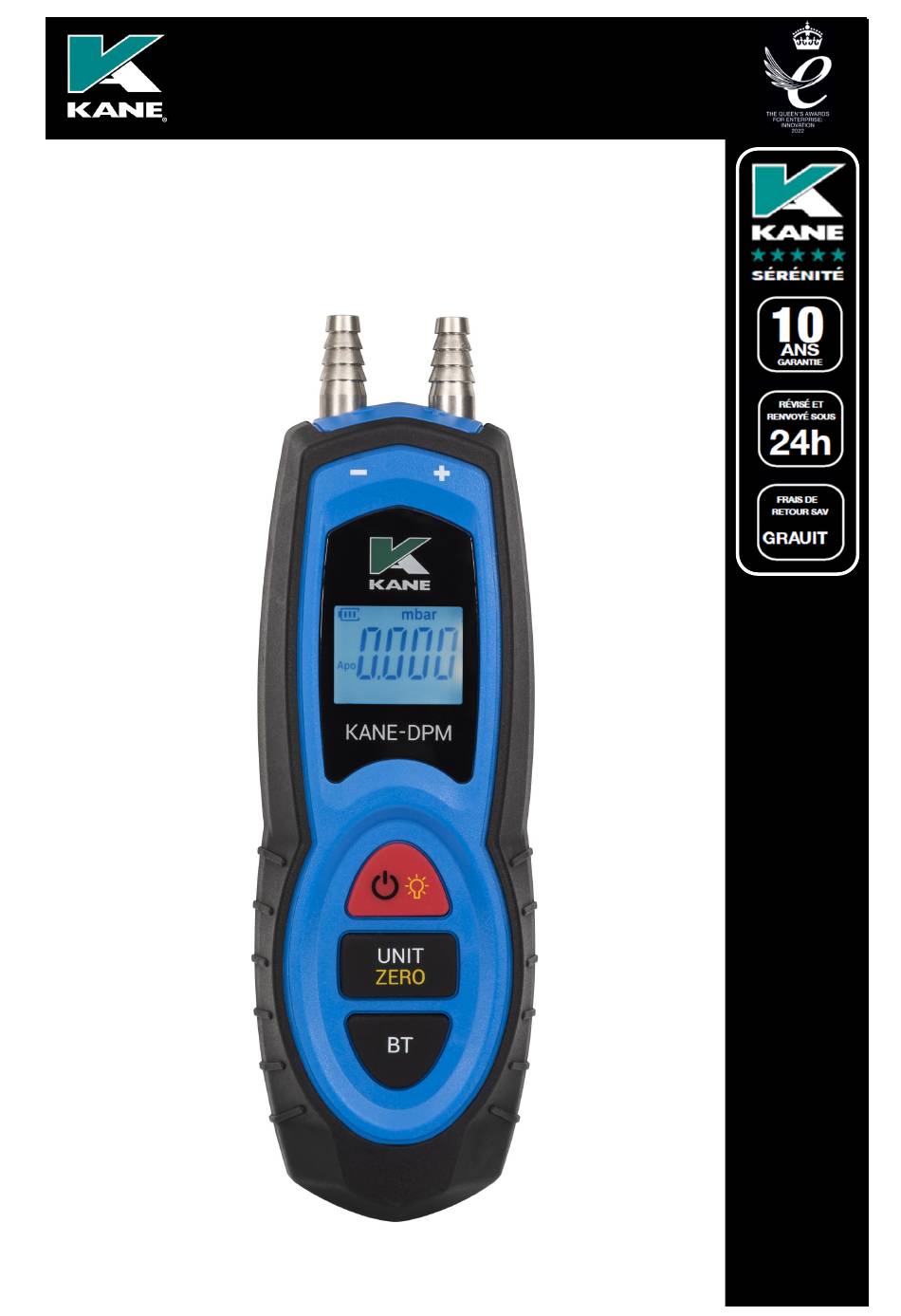

- Page 1 KANE-DPM Manomètre/déprimomètre différentiel © DÉCEMBRE 2024 Kane International Ltd...
- Page 2 Sommaire Page No. APERÇU DU KANE-DPM KANE LIVE AVERTISSEMENTS DE SÉCURITÉ IMPORTANTS DESCRIPTION DU MANOMETRE FACE ARRIERE DU MANOMETRE MODE D’EMPLOI TOUCHE D’ALIMENTATION / RÉTROÉCLAIRAGE TOUCHE UNITÉ/ZERO TOUCHE BT DESCRIPTION DES SYMBOLES ENTREE PRESSION SE CONNECTER À LIVE TEST D’ETANCHEITE...
- Page 3 KANE SERENITE 23-25 KANE & UKAS REMERCIEMENTS KANE-DPM MANUAL 3...
- Page 4 • Touche “zero” manuel • Indicateur de la durée de vie de la batterie • KANE LIVE Votre KANE-DPM peut être utilisé avec KANE LIVE pour générer un rapport de test d’étanchéité - voir la - section 4 KANE-DPM MANUEL...
- Page 5 Ces manomètres ne mesurent pas la pression de l’eau ; Dans ces • conditions, vous endommagerez le manomètre. AVERTISSEMENT Ce manomètre est destiné aux professionnels formés qui connaissent les dangers de leur métier. Respecter toutes les procédures de sécurité recommandées et utiliser un équipement de protection individuelle. KANE-DPM MANUEL 5...
- Page 6 DESCRIPTION DU MANOMETRE Le capteur de pression indique les pressions positive et négative sur le boîtier supérieur à côté des orifices Gaine de protection en caoutchouc Affichage avec rétro-éclairage Mise sous tension/ Arrêt Unité/ zéro Connexion sans fil 6 KANE-DPM MANUEL...
- Page 7 FACE ARRIERE DU MANOMÈTRE Support magnétique Couvercle du compartiment des piles Numéro de série KANE-DPM MANUEL 7...
- Page 8 : mbar – bar -psi – inwg – mmwg – pa • Appuyer sur le touche ZERO et la maintenir enfoncé pour mettre à zéro le ma nomètre. (L’affichage affichera « 8888 » pour indiquer que la fonction Zéro s’est produite.) 8 KANE-DPM MANUEL...
- Page 9 Pour désactiver l’arrêt automatique, lorsque l’unité est éteinte. Appuyer et maintenir enfoncée la touche « UNITE » • Appuyer sur la touche d’alimentation, puis relâcher la touche « UNITE » • La mise hors tension automatique est désactivée • KANE-DPM MANUEL 9...
- Page 10 Livre par pouce carré Mise hors tension automatique Pression négative Indicateur de batterie Connexion sans fil ENTRÉE PRESSION Entrée pression positive B. Entrée pression négative C. Retour en plénière D. Pressostat E. Inducteur F. Bobine de G. Plenum d’approvisionnement 10 KANE-DPM MANUEL...
- Page 11 CONNECTEZ-VOUS À KANE LIVE REMARQUE : téléchargez l’application KANE LIVE sur votre smartphone ou tablette Ouvrir KANE LIVE et cliquez sur Sélectionnez votre KANE-DPM Une fois connecté, KANE LIVE Once connected KANE LIVE CONNECTER pour chercher votre avec le numéro de série et cliquez présente une liste des fonctions...
- Page 12 TEST D’ÉTANCHÉITÉ (Kit de mise sous pression optionel) Une fois connecté à KANE LIVE, sélectionner TEST D’ETANCHEITE sur l’écran d’accueil. Configurez les paramètres Assurez-vous que la pression soit Cliquez sur TEST D’ETANCHEITE souhaités et cliquez sur stable et cliquez sur PRESSION A...
- Page 13 Si aucune fuite n’est visible, Si besoin ajuster la pression appuyer sur SUIVANT pour procéder à la stabilisation Cliquez sur DEMARRER Une fois la pression stabilisée, STABILISATION cliquez sur DEMARRER TEST ETANCHEITE KANE-DPM MANUEL 13...
- Page 14 Si aucune fuite n’est perceptible, cliquez sur RESULTATS pour Cliquez sur RAPPORT pour visualiser les résultats générer un rapport PDF Sélectionnez une application avec laquelle vous souhaitez envoyer le rapport 14 KANE-DPM MANUEL...
- Page 15 RAPPORT PDF KANE-DPM MANUEL 15...
- Page 16 (inwc/inH20) 0.002490891 inwg (inwc/inH20) 0.577886661 ozin inwg (inwc/inH20) 0.036127441 inwg (inwc/inH20) 0.073555975 inHg inwg (inwc/inH20) 2.490890781 mbar inwg (inwc/inH20) 1.868321732 mmHg inwg (inwc/inH20) 249.0890781 inwg (inwc/inH20) 0.249089078 inwg (inwc/inH20) 0.002540909 kgcm inwg (inwc/inH20) 0.083320297 inwg (inwc/inH20) 2.538217706 16 KANE-DPM MANUEL...
- Page 17 • SPÉCIFICATIONS Exactitude Unités Plage de Résolution (max). mesure mbar ±199.3 0.001 ±0.199 0.001 0,075 < 7,5 mbar 1 % lecture > 7,5 ±2.890 0.001 mbar inwg ±80.00 0.001 mmwg ±2032 0.001 Pa/kPa ±19.93 kPa 0.1 Pa KANE-DPM MANUEL 17...
- Page 18 Maintenir les orifices de pression propres et exempts de graisse et d’autres dépôts. Nettoyer avec un chiffon humide au besoin. 18 KANE-DPM MANUEL...
- Page 19 à l’instrument de revenir aux conditions normales de fonctionnement avant de l’utiliser. RECYCLAGE ATTENTION : Ce symbole indique que l’équipement et ses accessoires doivent être collectés séparément et éliminés de manière appropriée. KANE-DPM MANUEL 19...
- Page 20 DANS LE KIT KANE-DPM OPTIONNEL) Pour des mesures précises de la pression statique : • Raccorder l’ASP1 au KANE-DPM via un tuyau. • Insérer ASP1 dans un trou percé ou préexistant de 1/4". • Ajuster les sondes pour faire face au flux d’air.
- Page 21 TF100 - T EFFILÉ (INCLUS DANS LE KIT KANE-DPM OPTIONNEL) Pour les essais des présostats sur un système sous pression. Insérer le T lorsque la mesure de • pression en ligne est requise. Connecter le manomètre pour • ouvrir le port sur le T KANE-DPM MANUEL 21...
- Page 22 Kane House, 11 Bessemer Road, Welwyn Garden City, Hertfordshire, AL10 1GF, UK. Tél. : + 1707 375550 Web: www.kane.co.uk Le KANE-DPM est conforme à la législation d’harmonisation de l’Union en vigueur ci-dessous : Directive du Royaume-Uni Le Règlement sur la compatibilité électromagnétique 2016 (CEM) La restriction de l’utilisation de certaines substances dangereuses dans les...
- Page 23 BIENVENUE DANS KANE SÉRÉNITÉ KANE SÉRÉNITÉ: nous serons toujours là pour vous soutenir KANE SÉRÉNITÉ s’applique à tous les étalonnages des analyseurs série 258/358/458s/958 réservés en ligne via votre espace personnel KGP. Pour plus d’informations, contactez-nous au 03 27 80 88 54 ou par mail à...
- Page 24 De votre analyseur (dépôt de plainte obligatoire mentionnant le numéro de série) L’offre KANE SÉRÉNITÉ s’applique à tous les étalonnages des analyseurs série 158/258/358/458s/460 réservés en ligne via votre espace personnel KGP Pour plus d’informations, contactez-nous au 03 27 80 88 54 ___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________ LES ENGAGEMENTS “KANE SÉRÉNITÉ+”...
- Page 25 KGP Recevez votre bon de prise en charge du transport à coller sur le Votre analyseur est renvoyé sous 24h (hors remplacement de cellules) OU NOUS VOUS REMBOURSONS *Hors KANE-EGA, AUTO600, “séries 9“ & certification UKAS KANE-DPM MANUAL 25...
- Page 26 été certifié selon la norme la plus élevée possible Commandez une certification UKAS à prix fixe à tout moment - prévoyez un délai de 7 jours pour renvoyer votre analyseur pour le service et la recertification KANE CARE Une question ? E-mail : infos@kane.rf...
- Page 27 Kane International LTD 123 rue Françoise Sagan Raquet Ecopark du 59450 Sin le Noble Courriel : infos@kane.fr Téléphone : 03 27 80 88 54 Numéro de stock : MAN00593 Nombre de tours : 1 KANE-DPM MANUEL 27...
