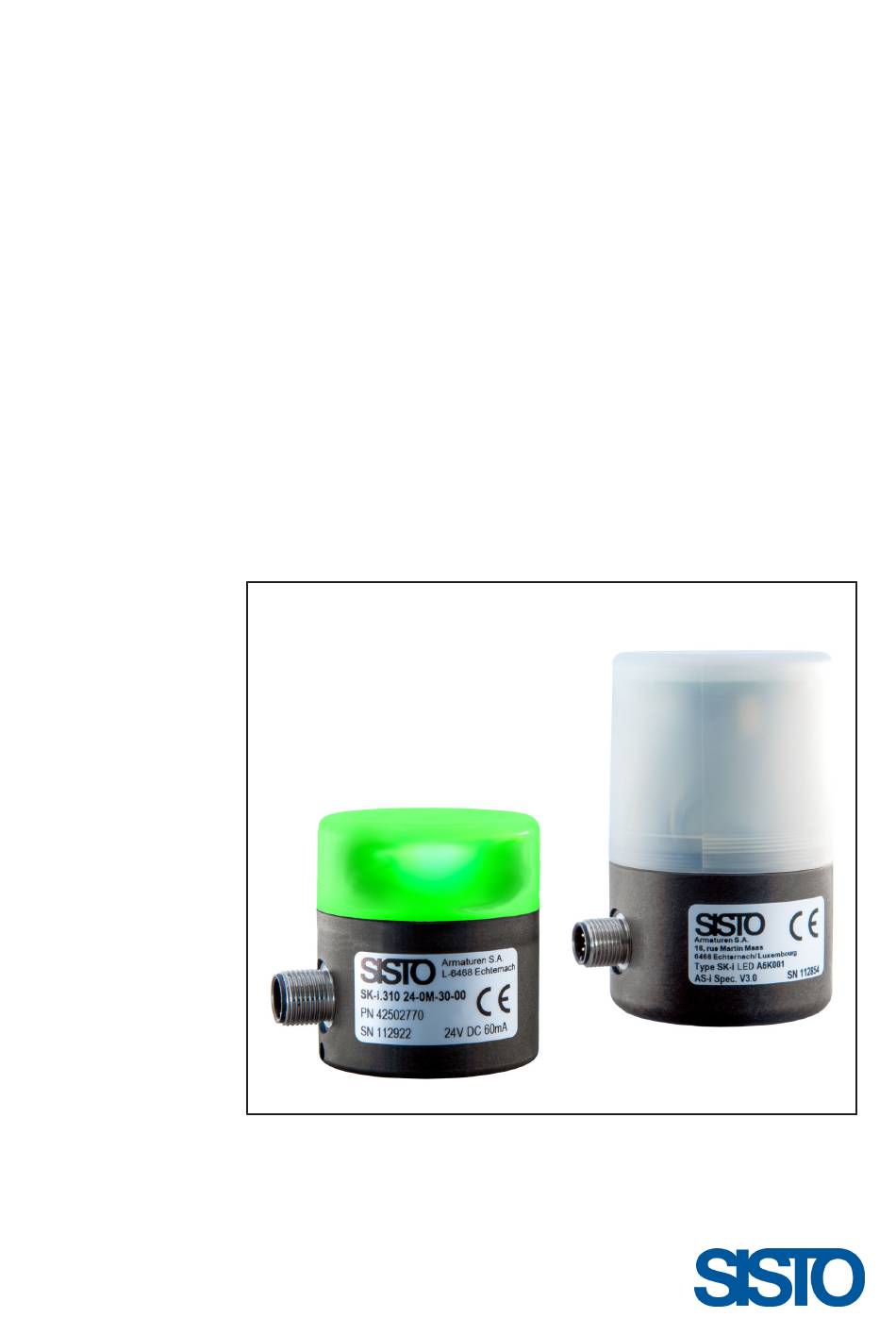

- Page 1 Recopieur de position intelligent SISTO-SK-i Pour robinets à déplacement linéaire Course jusqu'à 60 mm Livret technique...
- Page 2 Tous droits réservés. Les contenus de ce document ne doivent pas être divulgués, reproduits, modifiés ou communiqués à des tiers sauf autorisation écrite du constructeur. Ce document pourra faire l'objet de modifications sans préavis. © SISTO Armaturen S.A., Echternach, Luxemburg 2024-11-19...
- Page 3 Documents complémentaires ..................................... 11 Codes de commande...................................... 11 Caractéristiques techniques SISTO-SK-i LED AS-i ............................. 12 Éléments d'affichage et de commande SISTO-SK-i LED AS-i ........................ 13 Brochage SISTO-SK-i LED AS-i .................................. 13 Raccordement pneumatique.................................... 13 Caractéristiques techniques complémentaires SISTO-SK-i LED AS-i avec électrovanne............ 13 Dimensions et poids .......................................
- Page 4 SISTO-SK-i comprend la mesure en continu de la course et un module d'analyse basé sur un microcontrôleur. La position du robinet est signalée par des LED visibles à distance sur le boîtier.
- Page 5 Température min. autorisée [°C] ≥ -30 Homologation Température max. autorisée [°C] ≤ +60 Montage Matériaux SISTO-C LAP.520 MD 30 - MD 65 Tableau 2: Tableau des matériaux disponibles SISTO-C LAP.520 MD 92- MD 115 K100 SISTO-C LAP.520 MD 115 K160 Désignation Matériau Code matériau SISTO-C LAP.520 MD 168...
- Page 6 ▪ Ouvert ▪ Fermé ▪ Défaut Entrées Tout ou Rien 24 V, low : 0 - 3 V, high : 18 - 24 V ▪ Initialisation à distance Tableau 6: Affectation des broches SISTO-SK-i.310 24 V Connecteur Broche Utilisation + 24 V DO ouverte 0 V...
- Page 7 Recopieur de position intelligent Recopieur de position intelligent pour robinets à déplacement linéaire Éléments d'affichage et de commande SISTO-SK-i.310 Ill. 1: Éléments d'affichage et de commande SISTO-SK-i.310 LED visible à distance Capteur magnétique pour l'initialisation locale Tableau 9: Code couleur visible à distance Code couleur visible à...
- Page 8 Raccord fileté Filetage femelle M5 Débit [l /min] P max. [bar] Le SISTO-SK-i.310 avec électrovanne est adapté pour l'air comprimé selon ISO 8573-1. Tableau 12: Classe de qualité de l'air comprimé Fonctionnement à plus de 0 °C Fonctionnement jusqu'à -10 °C Classe de qualité...
- Page 9 Recopieur de position intelligent Recopieur de position intelligent pour robinets à déplacement linéaire Dimensions et poids Ø 48 Ill. 3: SISTO-SK-i.310 Caractéristiques mécaniques Tableau 14: Tableau dimensionnel SISTO-SK-i.310 Actionneur SISTO-C LAP.520 Code de commande pour le montage Diamètre de la membrane 30 - 65...
- Page 10 Recopieur de position intelligent Recopieur de position intelligent pour robinets à déplacement linéaire Accessoires SISTO-SK-i.310 Kit comprenant aimant de programmation, clé Allen et lanière N° de commande : 42504056 Ill. 4: Accessoires SISTO-SK-i.310 Lanière Aimant de programmation Clé Allen SISTO-SK-i.310...
- Page 11 ▪ Acier inoxydable (1.4404) Matière plastique Acier inoxydable 1.4404 Commande Montage ▪ Électrovanne 3/2 voies intégrée (actionneur SF ou OF) SISTO-C LAP.520 MD 30 - MD 65 SISTO-C LAP.520 MD 92- MD 115 Conditions de service SISTO-C LAP.520/.530 MD 168 Tableau 15: Caractéristiques Paramètre...
- Page 12 Tableau 20: Profil AS-Interface Caractéristique Valeur Configuration E/S Code ID Code ID1 Code ID2 Tableau 21: Entrées SISTO-SK-i LED AS-i (point de vue maître AS-i) Fonction Logique Position OUVERTURE 0 = position non ouverte 1 = position ouverte Position FERMETURE 0 = position non fermée 1 = position fermée...
- Page 13 Orifice fileté Utilisation Vert AS-i sous tension Entrée air moteur Rouge AS-i défaut Actionneur Air sortant Caractéristiques techniques complémentaires SISTO-SK-i LED AS-i avec électrovanne Tableau 27: Caractéristiques électriques Paramètre Valeur Courant absorbé [mA] env. 135 Tableau 28: Caractéristiques pneumatiques Paramètre Valeur Raccord fileté...
- Page 14 Poids [kg] Matière plastique noire PA66-GF30 0,170 X2CrNiMo17-12-2 1.4404 0,380 Tableau 32: Robinets à déplacement linéaire, variantes pour l'actionneur SISTO-C LAP.520/.530 Code de commande pour le montage L [mm] M12 x 1 M18 x 1 M18 x 1 H [mm] Diamètre de la membrane [mm]...
- Page 15 Recopieur de position intelligent pour robinets à déplacement linéaire Accessoires SISTO-SK-i LED Kit comprenant aimant de programmation, goupille de fil et lanière N° de commande : 42493506 Ill. 6: Accessoires SISTO-SK-i LED Lanière Aimant de programmation Goupille de fil SISTO-SK-i LED AS-i...
- Page 18 SISTO Armaturen S.A. 18, rue Martin Maas • L-6468 Echternach Tel.: +352 325085-1 • Fax: +352 328956 E-Mail: info@sisto-aseptic.com www.sisto-aseptic.com...
