Federal Signal 450EWBX-024 Instructions D'installation Et D'entretien
Manuels Connexes pour Federal Signal 450EWBX-024
Sommaire des Matières pour Federal Signal 450EWBX-024
-
Page 13: À Utiliser Dans Les Zones Dangereuses

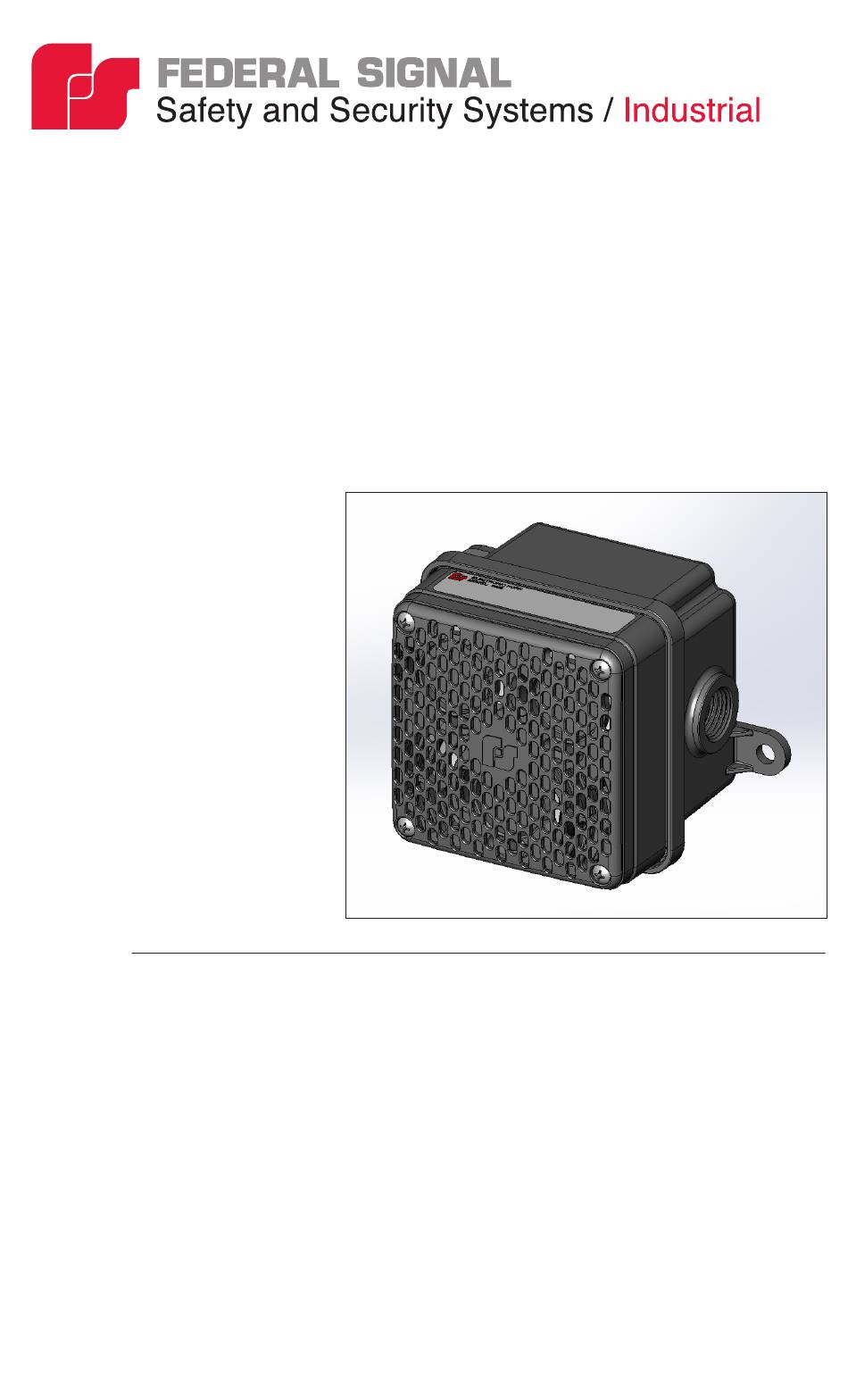

Systèmes de sûreté et de sécurité / industriels Avertisseur électronique Modèle 450EWBX-024 À utiliser dans les zones dangereuses Consignes d'installation et d'entretien 25500214A Rév. A1 1015 Imprimé aux États-Unis... - Page 14 À défaut, une telle réclamation sera considérée comme nulle. Systèmes de sûreté et de sécurité / industriels Systèmes industriels 2645 Federal Signal Drive • University Park, IL 60484-3167, États-Unis Tél. : 708 534-4756 • 877 289-3246 • Fax : 708 534-4852 E-mail : elp@federalsignal.com • www.federalsignal-indust.com...
- Page 15 Contenu Message de sécurité destiné aux installateurs et aux utilisateurs ..17 Déballage de l'avertisseur sonore ..........18 Description générale du modèle 450EWBX-024 ......19 Câblage de l'avertisseur sonore ............ 20 Montage de l'avertisseur sonore ........... 22 Réparation et assistance technique ..........24 Retour du produit et avoir ..............
- Page 16 © 2015 Federal Signal Corporation. Tous droits réservés.
-
Page 17: Message De Sécurité Destiné Aux Installateurs Et Aux Utilisateurs
à la Norme acoustique fournit des directives utiles concernant les niveaux permis d'exposition au bruit. • Après l'installation, s'assurer que toutes les vis de fixation sont serrées. • Définir une procédure de vérification régulière de l'activation et du bon fonctionnement du système de signalisation. Avertisseur électronique Modèle 450EWBX-024... -
Page 18: Déballage De L'avertisseur Sonore
Examiner soigneusement toutes les enveloppes, étiquettes d'expédition et autres étiquettes avant de les retirer ou de les détruire. La mise au rebut de tout matériel d'expédition doit être Avertisseur électronique Modèle 450EWBX-024... -
Page 19: Description Générale Du Modèle 450Ewbx-024
S'il manque des pièces, appeler l'assistance clientèle de Federal Signal au 708 534-4756 ou au 877 289-3246. Description générale du modèle 450EWBX-024 AVERTISSEMENT RESTRICTION SONORE : Ne pas peindre l'avertisseur. Aucune finition ni aucun revêtement n'est requis. -
Page 20: Câblage De L'avertisseur Sonore
PRÉCAUTION À PRENDRE LORS DU CÂBLAGE : Les Codes nationaux d'électricité et les codes locaux doivent être respectés pendant l'installation du modèle 450EWBX-024. Tous les câbles électriques doivent passer par les conduits et les raccords homologués tel que spécifié. Le non-respect de cet avertissement peut exposer l'opérateur à... -
Page 21: Illustration 2 Schéma De Câblage
Voir Illustration 2. Raccorder les autres bornes positives (+) et négatives (-) sur la prise du connecteur sur l'avertisseur suivant ou sur un dispositif de terminaison. Illustration 2 Schéma de câblage AVERTISSEUR SUIVANT ALIMENTATION OU DISPOSITIF DE 12-24 VCC TERMINAISON 290A7591 Avertisseur électronique Modèle 450EWBX-024... -
Page 22: Montage De L'avertisseur Sonore
4X et IP66. Le non-respect de cet avertissement peut entraîner une explosion pouvant provoquer des blessures graves ou la mort. Voir Illustration 3. Le Modèle 450EWBX-024 est doté de deux ouvertures taraudées de 1,9 cm (3/4 po) et d'une ouverture de 1,27 cm (1/2 po) pour loger un conduit de 1,9 cm (3/4 po). -
Page 23: Illustration 3 Avertisseur Et Boîtier De Fixation Avec Les Dimensions
Illustration 3 Avertisseur et boîtier de fixation avec les dimensions BOÎTIER DE FIXATION JOINT D'ÉTANCHÉITÉ VIS N° 8 x 4,13 cm (1-5/8 po) (4) 47,6 mm (1,88 po) Ø 8,2 mm (0,32 po) 127.0 mm (5,00 po) 144,5 mm (5.69 po) Avertisseur électronique Modèle 450EWBX-024... -
Page 24: Réparation Et Assistance Technique
: www.federalsignal-indust.com Retour du produit et avoir Avant de retourner un produit à Federal Signal en vue d'obtenir un avoir, vous devez obtenir une autorisation de retour auprès de votre distributeur local. Veuillez contacter votre distributeur pour obtenir de l'aide.
