Swegon EXP Free b Manuel D'installation Et D'entretien

EXP Free b
Installation – Équilibrage – Entretien
Installation
Le diffuseur est normalement suspendu au plafond. Un
rivet fileté M8 est intégré au sommet et au centre du
boîtier du diffuseur. Les tailles 315 et 400 sont dotées de
deux rivets M8 pour plus de stabilité (voir figures 1 et 3a).
Alternative d'installation dans le trou prépercé Ø10 mm
(figure 3b).
Équilibrage
La face avant du diffuseur doit être mise en place avant
l'équilibrage. Tirez les cordons de réglage du registre et
les tubes de mesure par l'orifice situé à l'avant. Brancher
ensuite le manomètre sur le ou les tubes de mesure
adéquats; Un tube de mesure transparent doit être utilisé
pour l'air extrait. La pression souhaitée peut être calculée
en appliquant le coefficient nominal de performances du
diffuseur d'air. Pour finir, régler l'orientation des ailettes et
repérer la position du réglage en faisant un nœud sur les
cordons. Voir figure 1.
Le facteur K est indiqué sur la plaque d'identification du
produit, ainsi qu'à la fin de ces instructions.
Maintenance
• Si nécessaire, nettoyer le diffuseur à l'eau tiède addi-
tionnée de liquide vaisselle.
• Pour accéder aux gaines, tirer légèrement la face avant
du diffuseur, celle-ci étant montée sur ressorts en la
faisant basculer vers le bas (figure 4).
• Détacher la tôle perforée de répartition de l'air côté
entrée comme illustré à la figure 5. Si nécessaire, la tôle
perforée de répartition de l'air peut être démontée,
dans le cadre de l'installation ou de l'équilibrage.
• Pour détacher le registre côté entrée, le faire pivoter
vers le côté pour libérer la fixation baïonnette.
Facteur K
EXP Free x
XXX
Tomelilla
Sweden
k = XX
˜
q k p
q
2
( )
p
k
q
= débit mesuré l/s
p
= pression (Pa)
k
= facteur d'équilibrage

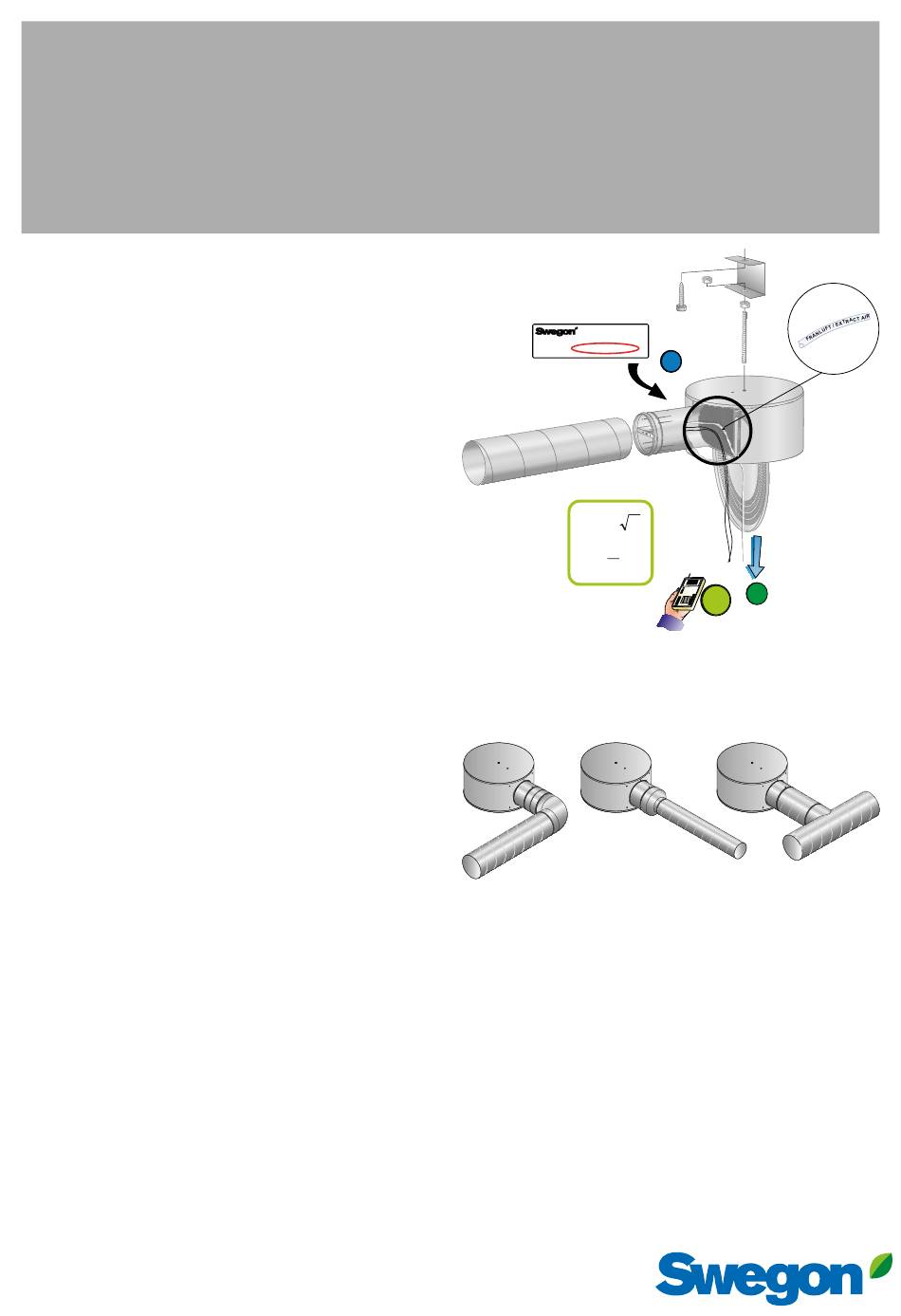

Figure 1. Installation. Équilibrage. Maintenance.
0xD / ±5%
Figure 2. Longueur de section de gaine rectiligne.
20220426
k
q
p
0xD / ±5% 2xD / ±10%
