Swegon EXCa Manuel D'installation

EXCa
Installation - Équilibrage – Maintenance
Accessoires
Contre-cadre, EXCT 2
Contre-cadre avec manchette de connexion étanche en caout-
chouc.
Contre-cadre EXCT 3
Contre-cadre avec joint d'insertion aux dimensions permettant
la connexion à des manchettes. Le diamètre interne du contre-
cadre est supérieur à celui de l'élément de connexion du conduit
muni d'une manchette, par ex. un coude.
Installation
Taille de la découpe: voir la dimension de la manchette de
raccordement. Le contre-cadre doit être inséré dans le conduit
de raccordement et riveté de l'intérieur. Lors du rivetage, veiller
à ce que les rivets n'empêchent pas de fixer le diffuseur dans le
contre-cadre. Faire tourner le diffuseur dans le cadre à baïon-
nette du contre-cadre. Voir Figure 1.
Équilibrage
Tourner le cône intérieur vers la droite (-) pour augmenter la
perte de charge, et vers la gauche (+) pour la réduire. Bloquer
le cône en position en serrant l'écrou à l'arrière du diffuseur.
Le diffuseur peut être équilibré en mesurant la pression ou le
débit. Pour mesurer la pression, utiliser le "crochet de mesure";
pour mesurer le débit, utiliser un débitmètre couramment dispo-
nible dans le commerce (voir Figures 2 et 3).
Le coefficient nominal de performances du diffuseur (coefficient
K) figure sur la plaque d'identification du produit ainsi que dans
les instructions d'équilibrage sur www.swegon.com.
Maintenance
Si nécessaire, nettoyer le diffuseur à l'eau tiède additionnée
de détergent pour vaisselle, ou à l'aspirateur avec l'accessoire
brosse. Pour accéder au réseau de gaines à des fins de net-
toyage, dégager la façade du diffuseur du contre-cadre en la
faisant tourner.

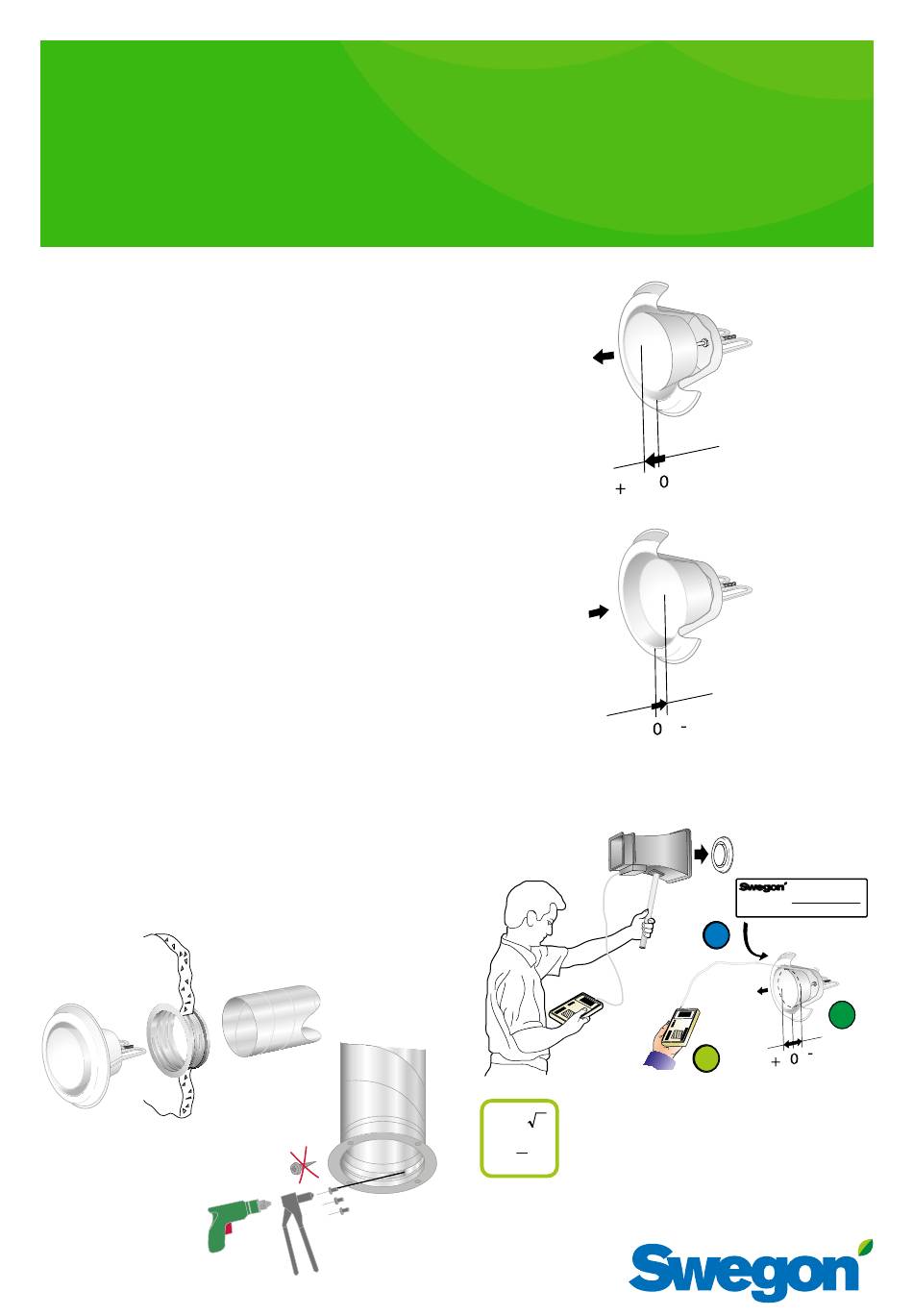

Figure 1. Installation.
Figure 2. Équilibrage.
q = k ⋅ p
q
= débit d'air diffusé l/s
p = la pression pendant le réglage (Pa)
q
( ) 2
=
p k = coefficient k
k
Figure 3. Équilibrage.
20170705
Coefficient de
performances (k-faktor)
EXC 125
Tomelilla -10 -5 0 +5 +10
Sweden
k = 1,3 1,9 2,6 3,2 3,9
k
q
p
