Notice d'installation
Plan de cuisson à induction
CookTop V2000 J604 | J704 | J804
L'accès à l'appareil par le dessous doit être assuré sur toute la surface de la découpe. En cas de service, le générateur d'in-
duction avec la tôle d'appui peut être démonté par le bas. Les caches anti-contact doivent pouvoir être dévissés par le bas.
2.
Préparer la découpe et l'appareil conformément aux indications du guide de masticage fourni.
3.
Procéder soigneusement à la pose du mastic autour de l'appareil et laisser sécher les joints de mastic silicone pendant au moins
24 heures.
4.
Effectuer éventuellement le raccordement au réseau électrique avant de mettre l'appareil en place.

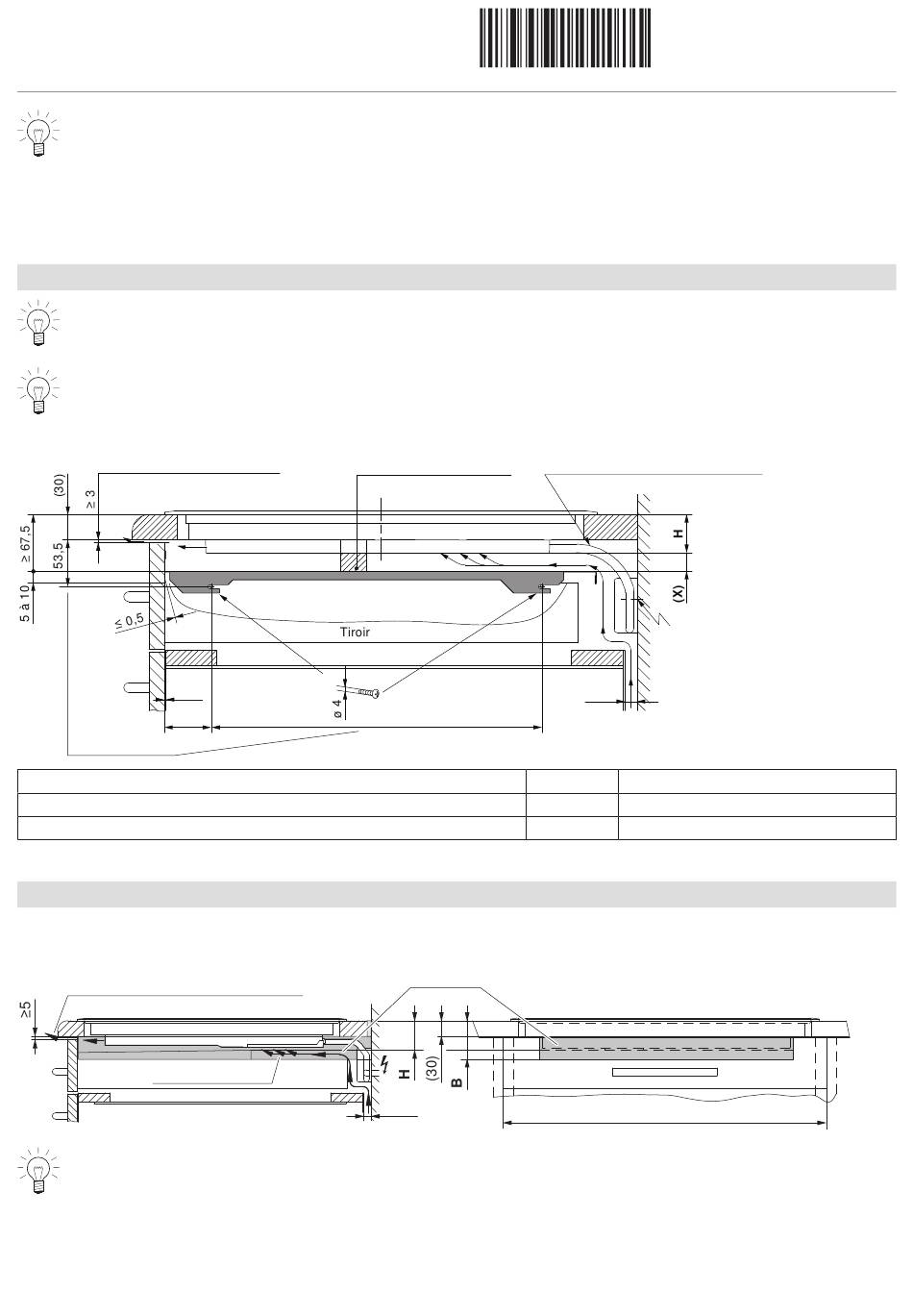

Encastrement avec tôle de protection d'aération en cas de fente d'aération de 3 mm en façade
Pour garantir une aération suffisante du plan de cuisson, il est indispensable d'installer une tôle de protection d'aé-
ration avec joint.
L'écartement X entre la face inférieure de l'appareil et la tôle de protection d'aération doit être ≥ 10 mm.
Dans le cas des champs de cuisson à induction avec commande à commutateur rotatif, il est impossible de monter
une tôle de protection d'aération.
Fente d'aération sur toute
la largeur de l'élément de
meuble ≥17 cm²
2,5
56
Selon le gabarit
Type
CookTop
CookTop
H
Dimension mesurée du bord supérieur du plan de travail au bord inférieur du plan de cuisson (ouverture de ventilation).
Tiroirs ou meubles encastrés directement en dessous, pour l'arrivée d'air frais
Afin de garantir une bonne aération, il doit y avoir un espace d'une hauteur ≥ 10 mm sous l'appareil.
≥25 cm²
Fente d'aération sur toute la
largeur de l'élément de meuble
Tiroir
Milieu ventilateur
Dans le cas des champs de cuisson à induction avec commande à commutateur rotatif, il est impossible de monter
une tôle de protection d'aération.
A
Espace nécessaire sous le plan de travail pour l'appareil.
B
Espace nécessaire sous le plan de travail pour l'aération de l'appareil.
H
Dimension mesurée du bord supérieur du plan de travail au bord inférieur du plan de cuisson (ouverture de ventilation)
Joint adhérant bien sur
toute la largeur de
l'élément de meuble
Ventilateur
393
A
≥15
6
1097831-02
Attention: le câble d'alimentation ne
doit pas toucher la tôle de protection!
≥ 15
X
12 mm
Encastrement superposé
10 mm
Encastrement à fleur
550/600
825/900
1097831-02
29.11.2022
Remarque
