Mode d'emploi
Unité de pose-sertissage
WEBER SBM20

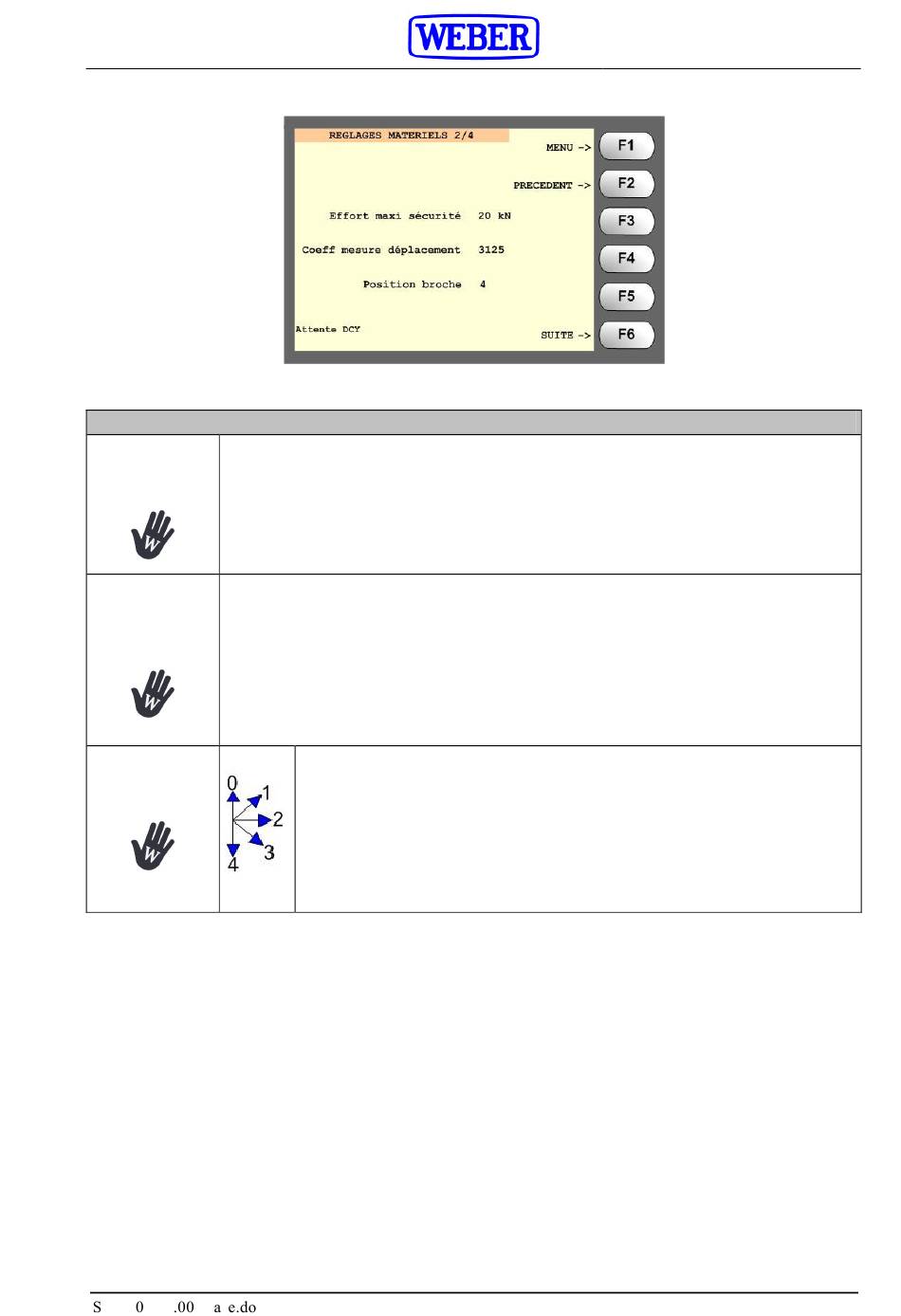

Réglages matériel 2
Valeur limite d'effort ou de courant moteur pour la protection de l'unité
de sertissage.
Effort maxi
Note : Pour les modèles non équipés de capteur d'effort, il s'agit ici du
sécurité
véritable % d'intensité moteur (non corrigé par le facteur courant).
Si cet effort maxi est dépassé, l'unité est immédiatement arrêtée sur le
défaut n°12 « Effort max. traction ».
Rapport entre la rotation du moteur de traction et le déplacement de la
barre de traction, en 1/10.000
Coefficient
de mesure
Calcul pour mémoire, sur SBM 20 :
déplacement
-Réduction moteur = 1/5 -Réduction transmission = 25/32 -pas vis traction = 2mm/tr.
Coeff = 1/5 x 25/32 x 2 x 10000 =3125
Note : Si la valeur saisie ici est '0', le réglage usine est rechargé.
Position
broche
672 8 92
8 6 -
*
Position de travail principale de la unité. Conditionne la
synchronisation des électrovannes et l'activation du soufflage
de maintien.
0 unité verticale vers le haut
1 unité embarquée (robot) avec possibilité de travail vers le haut
2 unité horizontale
3 unité verticale vers le bas, ou unité embarquée sans travail vers le haut
4 unité vers le bas, ou avec compensateur d'effort en fin de course
e
de mm par tour moteur.
17-Réglages Weber
#"
