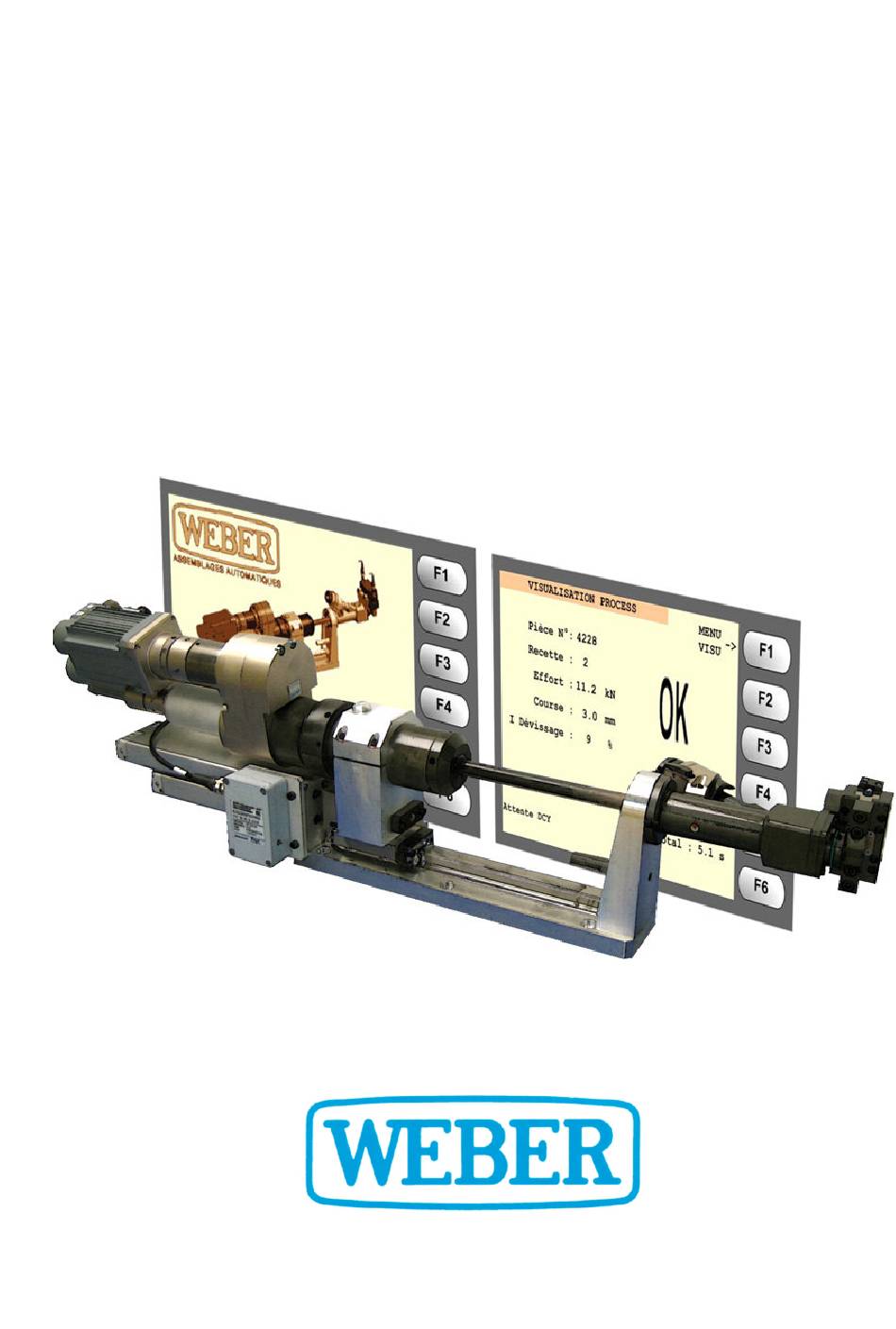

Page 1 Mode d’emploi Unité de pose-sertissage à alimentation automatique Série SBM20 Version: 2.00 / 06.2006...
Page 2 , - . + / 0 "# 1 $2" " 3 4 - ! " #$ "% % ' # 5 & ! " #$ % #" & ' # 5 ' ' ((( ( ) ' ' ((( ( )
Page 3 Mode d’emploi 0-Table des matières Unité de pose-sertissage WEBER SBM20 :* ; - < = > 0 * * 4 + ? 2 " B + - - 0 4 * C - - @ * ! " 1@ ) * D 0 &...
Page 4 Mode d’emploi 0-Table des matières Unité de pose-sertissage WEBER SBM20 1@ - & 0 + & + + > - - - - 0 < 0 + @ 0 0 " # " > + - - - +@ 0 /@ 0 0 >...
Page 5 Mode d’emploi 0-Table des matières Unité de pose-sertissage WEBER SBM20 H + @ > H * * @ 4 @ * > H C - - 0 0 0 + > 0 > " > H @ C - - 0 >...
Page 7 Des dommages mécaniques de l’unité de sertissage liés à un mauvais paramétrage des réglages « Weber » sont considérés liés à une erreur de manipulation et donc exclus de la garantie.
Page 8 Indications Des problèmes dans le fonctionnement du système peuvent se produire, en cas de réglage ou de manœuvre inapproprié ! Ce réglage est normalement réservé aux techniciens Weber. Ne le modifiez qu’avec l’accord de Weber. Arrêt d’urgence La commande SBM20 dispose d’un relais interne d’arrêt d’urgence.
Page 9 Mode d’emploi 2-Sécurité Unité de pose-sertissage WEBER SBM20 qu’aux personnes possédant la qualification appropriée. Le client est responsable de l’attribution des mots de passe. Toutes les personnes citées ci-dessus doivent connaître le contenu de ces instructions d’emploi. Normes significatives de sécurité...
Page 10 Le cas échéant, signalez aussitôt les dommages constatés à la société WEBER. Stockage Si vous entreposez provisoirement l’équipement, ou le stockez de manière prolongée, il devra être entreposé...
Page 11 Mode d’emploi 4-Principe de fonctionnement et Unité de pose-sertissage cycle WEBER SBM20 Principe de fonctionnement et cycle Architecture et terminologie 1) – Moteur vissage 9) – Rail de guidage et patin associé 2) – Moteur traction 10) – Plaque de base 3) –...
Page 12 Mode d’emploi 4-Principe de fonctionnement et Unité de pose-sertissage cycle WEBER SBM20 Cycle détaillé Action Rechargement Soufflage de l’écrou vers la tête d’amenage Positionnement de l’écrou dans la pince Vissage de l’outil Action Pose - Sertissage Insertion de l’écrou Traction de l’écrou Dévissage de retrait...
Page 13 Mode d’emploi 4-Principe de fonctionnement et Unité de pose-sertissage cycle WEBER SBM20 Cinématique interne du module de traction Barre de traction Outil Ressort de Détecteur compensation de recul Fourreau Vis de traction Schéma cinématique du module de traction La fonction du module de traction est de permettre des mouvements contrôlés de rotation (vissage, dévissage) et de translation (recul, avance) d’une barre de...
Page 14 Mode d’emploi 4-Principe de fonctionnement et Unité de pose-sertissage cycle WEBER SBM20 Fonctionnement du module de traction Outil sorti Vis de traction en position avancée Barre de traction en appui sur la vis Avant l’engagement de l’écrou, la vis de traction est amenée en position avancée. Le ressort de compensation plaque la barre de traction contre la vis, l’outil est sorti.
Page 15 Mode d’emploi 4-Principe de fonctionnement et Unité de pose-sertissage cycle WEBER SBM20 L’outil se visse dans l’écrou La barre de traction revient en appui sur la vis Le moteur de vissage entre en action. Sous l’effet de vissage, la barre de traction avance.
Page 16 Mode d’emploi 4-Principe de fonctionnement et Unité de pose-sertissage cycle WEBER SBM20 détecteur de recul est actionné L’outil se dévisse de l’écrou assemblé La barre recule contre le ressort de compensation Le moteur de vissage est à nouveau actionné. Sous l’effet du dévissage, la barre de traction recule et perd à...
Page 17 Mode d’emploi 5-Installation et mise en service Unité de pose-sertissage WEBER SBM20 Installation et mise en service Installation du coffret de commande Le coffret doit être installé dans une zone protégée des chocs et des vibrations. La température ambiante autorisée (10°C à 40°C) et le degré d’humidité relative autorisé...
Page 18 Mode d’emploi 5-Installation et mise en service Unité de pose-sertissage WEBER SBM20 Installation de l’unité de distribution Unité de distribution avec sa commande ZSU et trémie grande capacité L’unité de distribution, son installation et son entretien font l’objet d’une notice de service particulière.
Page 19 Mode d’emploi 5-Installation et mise en service Unité de pose-sertissage WEBER SBM20 Raccordement électrique de l’unité de distribution Le raccordement électrique de l’unité de distribution est précablé depuis le coffret de commande. Alimentation 220 V de la commande ZSU : raccorder le câble (XCZSU) Entrées 0.3 et 0.4 : raccorder les câbles (XC03) et (XC04) *...
Page 20 Mode d’emploi 5-Installation et mise en service Unité de pose-sertissage WEBER SBM20 Raccordement pneumatique de l’unité de distribution Le raccordement pneumatique au réseau d’air comprimé se fait via le filtre régulateur de l’unité de distribution. Alimentation client 6 bars (coupé par l’arrêt d’urgence)
Page 21 Mode d’emploi 5-Installation et mise en service Unité de pose-sertissage WEBER SBM20 Raccordement du bloc d’électrovannes Le bloc d’électrovannes externe dédié à l’unité de pose-sertissage peut être installé entre le coffret de commande et l’unité. Câble répartiteur sorties (XREP2) Le raccordement électrique se fait grâce au répartiteur pré-cablé, depuis le coffret de commande.
Page 22 Mode d’emploi 5-Installation et mise en service Unité de pose-sertissage WEBER SBM20 Pressions de service Alimentation 6 bars Manodétendeur général PINO PINF TOTR TOTA INTR INTA Manodétendeur général (1) Pince Ouvrante (2) et Pince Fermante (3) Course Totale Aller (4) Pour retrouver les réglages «...
Page 23 Mode d’emploi 5-Installation et mise en service Unité de pose-sertissage WEBER SBM20 Raccordement des moteurs de l’unité de pose-sertissage Le raccordement électrique se fait grâce aux 4 câbles liés au coffret de commande, munis de connecteurs précâblés. Puissance moteur vissage...
Page 24 Mode d’emploi 5-Installation et mise en service Unité de pose-sertissage WEBER SBM20 Implantation et cheminement des câbles moteur Il convient de noter que les câbles moteur accompagnent le mouvement d’avance de la sertisseuse et sont donc mobiles pendant le travail (déplacement dans l’axe de la sertisseuse d’environ 200 mm).
Page 25 Mode d’emploi 5-Installation et mise en service Unité de pose-sertissage WEBER SBM20 ) 2 Raccordement des signaux de mesure de l’unité de pose sertissage Le raccordement électrique se fait grâce au câble lié au coffret de commande. Note : le capteur de mesure d’effort est une option. Toutes les sertisseuses n’en sont pas équipées.
Page 26 Mode d’emploi 5-Installation et mise en service Unité de pose-sertissage WEBER SBM20 Raccordement des détecteurs TOR de l’unité de pose-sertissage Le raccordement électrique se fait grâce au répartiteur pré-cablé, depuis le coffret de commande. Câble répartiteur entrées (XREP1) Exemple d’implantation du répartiteur (monté sur l’unité de pose) Il est possible de vérifier le bon raccordement des détecteurs grâce à...
Page 27 Mode d’emploi 5-Installation et mise en service Unité de pose-sertissage WEBER SBM20 Automatisation : câblage des entrées-sorties de communication Pour ce câblage, se reporter au schéma électrique joint. Ce câblage est réalisé en standard sur borniers, par entrées-sorties tout ou rien.
Page 28 Mode d’emploi 5-Installation et mise en service Unité de pose-sertissage WEBER SBM20 ) ! Automatisation : signaux de synchronisation et échanges AUTOMATE MAITRE (Client) SERTISSEUSE S1 Départ Cycle (impulsion) Entrée S2 Acquitte défaut et/ou purge (impulsion) Entrée Sertisseuse en auto Déplacement autorisé...
Page 29 Mode d’emploi 5-Installation et mise en service Unité de pose-sertissage WEBER SBM20 Sertisseuse prête (Entrée Client, Sortie Sertisseuse) Ce signal informe que la sertisseuse est prête à faire un cycle, en mode automatique. Ce signal est donné lorsque le rechargement est terminé (un écrou est vissé...
Page 30 Mode d’emploi 5-Installation et mise en service Unité de pose-sertissage WEBER SBM20 Automatisation : exemples d’échanges Dans les chronogrammes suivants, on suppose que la pièce à sertir est déplacée par un robot. La ligne rouge représente les périodes ou le robot se déplace. Les signaux en bleu sont les signaux ‘entrant’...
Page 31 Mode d’emploi 5-Installation et mise en service Unité de pose-sertissage WEBER SBM20 Le robot positionne la pièce à sertir en face de la sertisseuse. Le déplacement du robot est terminé, la sertisseuse est « prête » : un « départ cycle »...
Page 32 5-Installation et mise en service Unité de pose-sertissage WEBER SBM20 Ce chronogramme représente le cas particulier ou un défaut est apparu entre le « départ cycle » et le début du sertissage. C’est une situation que l’on rencontre si la pièce à...
Page 33 Mode d’emploi 5-Installation et mise en service Unité de pose-sertissage WEBER SBM20 Ce chronogramme représente le cas ou un défaut est apparu lors du cycle de sertissage, avant le retour du fourreau de traction. Le robot positionne la pièce à sertir en face de la sertisseuse.
Page 34 Mode d’emploi 5-Installation et mise en service Unité de pose-sertissage WEBER SBM20 Ce chronogramme représente le cas ou un défaut apparaît lors du rechargement d’un écrou (Cette synchronisation est également valable en cas de défaut extérieur survenant alors que la sertisseuse est « prête », par exemple en cas d’arrêt d’urgence)
Page 35 Mode d’emploi 5-Installation et mise en service Unité de pose-sertissage WEBER SBM20 Automatisation : signaux supplémentaires Ces signaux optionnels sont disponibles sur les borniers de la sertisseuse et activables à volonté via l’écran. Sélection recette bit1…bit7 (Sorties Clients, Entrées Sertisseuse) Ces entrées permettent de coder une sélection de recette de sertissage et contrôle.
Page 36 Mode d’emploi 5-Installation et mise en service Unité de pose-sertissage WEBER SBM20 Alarme synthèse (Sortie Sertisseuse, Entrée Client) Cette sortie permet d’informer l’automatisme maître qu’une action doit être entreprise dans les meilleurs délais pour assurer la continuité de fonctionnement de l’équipement.
Page 37 Mode d’emploi 5-Installation et mise en service Unité de pose-sertissage WEBER SBM20 Code défaut bit1…bit5 (Sorties Sertisseuses, Entrée Client) Ces sorties permettent de détailler le type de défaut survenu en renvoyant un code unique par défaut. En cas de défauts successifs, le dernier défaut affiché à l’écran est celui renvoyé...
Page 38 Mode d’emploi 6-Unité de pose-sertissage Unité de pose-sertissage WEBER SBM20 Unité de pose-sertissage Détecteurs TOR et réglages Indications Détecteur position retour du vérin course intermédiaire (Petit vérin) Détecteur position retour du vérin course totale (Grand vérin) Position mi-sortie du vérin course totale. Doit être allumé lorsque le petit vérin est sorti et que l’écrou est dans la pince (position vissage)
Page 39 Mode d’emploi 6-Unité de pose-sertissage Unité de pose-sertissage WEBER SBM20 Désaxage maximum et compliance lors de la pose Soit un écrou de diamètre φ1 à poser dans un φ2. L’écrou ou la tôle présente un chanfrein. Dans le cas ou le désaxage D1 est tel que Dans le cas ou le désaxage D2 est tel...
Page 40 Mode d’emploi 6-Unité de pose-sertissage Unité de pose-sertissage WEBER SBM20 Installation et alignement de l’unité de pose sertissage Positionner l’unité sur son support et la fixer au moyen des 6 vis traversant la plaque de base. Le poids de l’unité seule est d’environ 22 kg.
Page 41 Mode d’emploi 6-Unité de pose-sertissage Unité de pose-sertissage WEBER SBM20 Alignement et réglage profondeur En manoeuvrant manuellement la coulisse comme expliqué dans le chapitre précédent, trouver le réglage de votre plaque support ou de votre robot de manière à obtenir.
Page 42 Mode d’emploi 6-Unité de pose-sertissage Unité de pose-sertissage WEBER SBM20 Réglage de la coulisse en appui sur la tôle à sertir Tôle Butée interne L’écrou commence à s’appuyer sur la tôle bien avant que la pastille amortisseur de la coulisse n’entre en contact avec la butée interne de l’unité.
Page 43 Mode d’emploi 6-Unité de pose-sertissage Unité de pose-sertissage WEBER SBM20 Orientation de la tête d’amenage La tête d’amenage peut être orientée angulairement, afin de faciliter l’accès à des points de sertissage en retrait ou, dans le cas d’écrous hexagonaux, pour aligner les 6 pans de la tôle et de l’écrou.
Page 44 Mode d’emploi 7-Utilisation du coffret de Unité de pose-sertissage commande WEBER SBM20 Utilisation du coffret de commande Notions essentielles Unité de pose et de sertissage par traction d’écrous à sertir. Les écrous sont posés et sertis sur une pièce en tôle au moyen d’une unité de pose dotée d’un mécanisme de sertissage.
Page 45 7-Utilisation du coffret de Unité de pose-sertissage commande WEBER SBM20 Réglage de la luminosité et du contraste de l’afficheur Pour régler le contraste de l’afficheur, procéder comme suit : Appuyer sur le coin inférieur droit de l’écran, puis en maintenant cet appui, sur le coin inférieur gauche.
Page 46 Mode d’emploi 7-Utilisation du coffret de Unité de pose-sertissage commande WEBER SBM20 Mise sous tension A la mise sous tension, l’écran d’accueil suivant apparaît. Information cycle Messages de défaut Fonction de la touche Ecran d’accueil Indications Information cycle Visible sur tous les écrans Message de défaut...
Page 47 Vers les réglages ‘Client’ : protégé par mot de passe régleur Vers la liste des derniers défauts Vers le réglage de la date et de l’heure Vers les réglages ‘Weber’ : protégé par mot de passe Weber 672 8 92 8 6 -...
Page 48 Mode d’emploi 9-Ecrans de visualisation Unité de pose-sertissage WEBER SBM20 Ecrans de visualisation Ecran visualisation process Cet écran regroupe les informations liées au process et les résultats du dernier cycle de traction. L’équipement revient automatiquement sur cet écran dès qu’il n’y a pas eu de manipulation de l’afficheur depuis dix minutes.
Page 49 Mode d’emploi 9-Ecrans de visualisation Unité de pose-sertissage WEBER SBM20 Ecran visualisation variables Cet écran affiche en temps réel les différentes variables liées au procédé et permet de vérifier l’étalonnage du capteur d’effort. Visualisation variables Indications Position actuelle Position absolue de la barre de traction, par rapport à la traction référence.
Page 50 Mode d’emploi 9-Ecrans de visualisation Unité de pose-sertissage WEBER SBM20 Ecran visualisation détecteurs Cet écran affiche en temps réel l’état des détecteurs tout ou rien de l’unité de sertissage. Ceci permet de vérifier le bon raccordement des détecteurs et l’intégrité...
Page 51 Mode d’emploi 9-Ecrans de visualisation Unité de pose-sertissage WEBER SBM20 Ecran visualisation sorties électrovannes Cet écran affiche en temps réel l’état de pilotage des électrovannes de la broche. Chaque mouvement est associé à deux électrovannes qui sont susceptibles d’être pilotées simultanément (certaines phases du cycle nécessitent un équilibre de pression) Visualisation électrovannes...
Page 52 Mode d’emploi 9-Ecrans de visualisation Unité de pose-sertissage WEBER SBM20 Ecran visualisation entrées-sorties client Cet écran affiche en temps réel l’état des signaux sur l’interface de communication client. Indications Entrées sertisseuse Signal depuis client ‘Acquitte défaut / Purge’ Signal depuis client ‘Départ cycle’...
Page 53 Mode d’emploi 10-Mouvements manuels Unité de pose-sertissage WEBER SBM20 Mouvements manuels Cet écran regroupe les commandes manuelles accessibles en mode réglage. Les fonctions de cet écran sont aussi accessibles lorsque la machine est en défaut, afin de faciliter des mouvements de dégagement ‘manuels’.
Page 54 11-Cycle pas à pas en mode Unité de pose-sertissage réglage WEBER SBM20 Cycle pas à pas en mode réglage Cet écran est accessible depuis l’écran mouvement manuel, via la touche F6, à condition qu’un écrou soit présent dans la tête et que les mouvements soient en position initiale (coulisse reculée, pince fermée).
Page 55 Mode d’emploi 12-Menu outil Unité de pose-sertissage WEBER SBM20 Menu outil Cet écran regroupe les fonctions liées à l’outil (changement d’outil, vérifications de positionnement en mode réglage…) Touches Accès au sous-menu de changement outil Accès au sous menu de vérification alignement de l’outil par rapport à la pince Accès au sous menu de vérification alignement de l’outil par rapport à...
Page 56 Mode d’emploi 12-Menu outil Unité de pose-sertissage WEBER SBM20 Sous menu ‚changement d’outil’ Cet écran permet de mettre la broche en position pour le changement d’outil et de remettre à zéro le compteur de cycles de l’outil. Indication Cycles outil Nombre de cycles effectués depuis la dernière remise à...
Page 57 Mode d’emploi 12-Menu outil Unité de pose-sertissage WEBER SBM20 Sous menu ‚alignement sur pince’ Cet écran permet de mettre la broche en position pour la vérification de l’alignement outil/pince. Touches Engage un écrou sur l’outil, puis libère la coulisse en maintenant la pince en équilibre de pression.
Page 58 Mode d’emploi 12-Menu outil Unité de pose-sertissage WEBER SBM20 ! Sous menu ‚alignement sur pièce’ Cet écran permet de mettre la broche en position pour la vérification de l’alignement outil/pièce à sertir. Touches Engage un écrou sur l’outil, ouvre la pince, puis libère la coulisse.
Page 59 Mode d’emploi 12-Menu outil Unité de pose-sertissage WEBER SBM20 Sous menu ‚graissage’ Cet écran permet visualiser et de remettre à zéro le compteur de cycles depuis le dernier graissage Indication Cycles Nombre de cycles effectués depuis la dernière remise à zéro du graissage compteur graissage.
Page 60 Mode d’emploi 12-Menu outil Unité de pose-sertissage WEBER SBM20 Sous menu ‚vérification calibration’ menu protégé par mot de passe régleur Cet écran permet de vérifier la calibration de la course de l’outil (précision du déplacement de traction) et la calibration du capteur d’effort par contre mesure sur un calibre de vérification.
Page 61 Mode d’emploi 12-Menu outil Unité de pose-sertissage WEBER SBM20 Procédure de vérification manuelle de la calibration de la course de l’outil Appuyer sur le bouton poussoir « Rappel mouvement » pour initialiser l’unité. Appuyer sur la touche (F3 : Sortir outil Appuyer sur la touche (F4 : ) pour passer la cible à...
Page 62 Mode d’emploi 13-Paramètres recettes Unité de pose-sertissage WEBER SBM20 Paramètres recettes menus protégés par mot de passe régleur Ces menus permettent de visualiser et de modifier les recettes de sertissage. Chaque recette comprend la course cible de sertissage et les paramètres de contrôle.
Page 63 Mode d’emploi 13-Paramètres recettes Unité de pose-sertissage WEBER SBM20 menus protégés par mot de passe régleur Lorsque le paramétrage d’une recette a été modifié, sortir du menu d’édition par la touche (F6). Le menu suivant vous permet soit de valider la modification (F5) , soit de l’abandonner (F4)
Page 64 Réglé à 0 : Jamais d’alerte « graissage » (ni à l’écran, ni sur les alerte sorties) graissage Réglé à n : L’alerte est donnée après n cycles de traction. Weber recommande de graisser l’unité de sertissage au moins tous les 200 000 cycles. 672 8 92 8 6 - "$...
Page 65 Mode d’emploi 14-Réglages client Unité de pose-sertissage WEBER SBM20 menus protégés par mot de passe régleur Réglages client 3 Permet de choisir si les informations de défaut sont données de Type info manière synthétique sur les sorties ( 2 sorties : défaut SYNTHESE : défaut...
Page 66 Mode d’emploi 14-Réglages client Unité de pose-sertissage WEBER SBM20 menus protégés par mot de passe régleur Réglages client 5 Permet de régler le comportement de l’unité de sertissage en cas de défaut lors de l’insertion de l’écrou dans la tôle, si le détecteur TM2 n’est pas atteint.
Page 67 Mode d’emploi 15-Historique défauts Unité de pose-sertissage WEBER SBM20 Historique défauts Cet écran permet de visualiser, en clair, la liste des 40 derniers défauts. Monter, Retour menu descendre dans principal la liste de défauts Si un défaut est actif (non acquitté), la ligne concernée clignote.
Page 68 Mode d’emploi 16-Réglage date et heure Unité de pose-sertissage WEBER SBM20 Réglage date et heure Cet écran permet de régler la date et l’heure pour l’horodatage des défauts. Principe de réglage : Entrer un nouveau jour, un nouveau mois, une nouvelle année.
Page 69 Ces réglages ne devraient pas être modifiés par la suite. Si toutefois une modification de ces réglages s’avère nécessaire ultérieurement, elle ne devra être effectuée que par un technicien Weber, ou avec son accord téléphonique. D’éventuels dommages liés à une modification non concertée des réglages ‘Weber’...
Page 70 Mode d’emploi 17-Réglages Weber Unité de pose-sertissage WEBER SBM20 Sous menu ‚matériel’ Réglages matériel 1 Permet de choisir si la sertisseuse est équipée ou non d’un capteur d’effort. Si la sertisseuse n’est pas équipée de capteur, l’effort de sertissage Avec / Sans est interprété...
Page 71 Mode d’emploi 17-Réglages Weber Unité de pose-sertissage WEBER SBM20 Réglages matériel 2 Valeur limite d’effort ou de courant moteur pour la protection de l’unité de sertissage. Effort maxi Note : Pour les modèles non équipés de capteur d’effort, il s’agit ici du sécurité...
Page 72 Mode d’emploi 17-Réglages Weber Unité de pose-sertissage WEBER SBM20 Réglages matériel 3 Temps Temps de maintien du soufflage de l’écrou dans le tube d’amenage. soufflage Ce temps est automatiquement limité au retour de l’unité pour les unités travaillant vers le bas.
Page 73 Mode d’emploi 17-Réglages Weber Unité de pose-sertissage WEBER SBM20 Sous menu ‚recherche référence’ Réglages recherche référence 1 Méthode de recherche de référence traction utilisée. Méthode : le système fait son ‘zéro’ en butée avant, lorsque le courant Courant/ courant du moteur de traction dépasse une valeur de consigne.
Page 74 Mode d’emploi 17-Réglages Weber Unité de pose-sertissage WEBER SBM20 Réglages recherche référence 3 Position de ré-avance de la traction après le sertissage. Cette position règle également la dépassée d’outil lors du changement d’outil. Elle doit donc être réglée pour cette manœuvre (suffisamment avancé...
Page 75 Mode d’emploi 17-Réglages Weber Unité de pose-sertissage WEBER SBM20 . ! Sous menu ‚vissage engagement’ Réglages vissage engagement 1 Limitations du moteur de vissage lors du vissage d’engagement. La limite courant doit être réglée au minimum 5% au dessus du courant Vitesse, cible pour assurer une détection de fin de vissage franche.
Page 76 Mode d’emploi 17-Réglages Weber Unité de pose-sertissage WEBER SBM20 Réglages vissage engagement 3 Pour limiter les efforts sur l’outil en fin de vissage, la vitesse de rotation du moteur Vitesse est asservie lors de l’engagement afin accostage et d’accoster à petite vitesse.
Page 77 Mode d’emploi 17-Réglages Weber Unité de pose-sertissage WEBER SBM20 Sous menu ‚traction tirage’ Réglages traction tirage Limitations du moteur de traction lors du sertissage La limite courant doit être réglée suffisamment élevée pour que la Vitesse, puissance nécessaire au tirage de l’écrou soit développée.
Page 78 Mode d’emploi 17-Réglages Weber Unité de pose-sertissage WEBER SBM20 Sous menu ‚traction libération’ Réglages traction libération 1 et 2 En fin de sertissage la vis de traction est ravancée de cette course de Course retour. Cela a pour conséquence de libérer l’effort de tension dans retour l’outil avant de commencer le dévissage et de réarmer le ressort de...
Page 79 Mode d’emploi 17-Réglages Weber Unité de pose-sertissage WEBER SBM20 . + Sous menu ‚dévissage’ Réglages dévissage 1 et 2 Angle de dévissage en fin de cycle, pour dégager l’outil de l’écrou serti. La valeur saisie ici doit être négative et supérieure, en valeur absolue, à...
Page 80 Mode d’emploi 17-Réglages Weber Unité de pose-sertissage WEBER SBM20 . . Sous menu ‚signaux courbes’ Réglages signaux courbes Choix des signaux analogiques pour diagnostic par traçage de courbe avec le coffret d’acquisition WSA 180 (non fourni). Si / Md Sortie SI : Pleine échelle = 10 V (Signal extérieur) Sortie MDW : Pleine échelle = 5V (MDW).
Page 81 Touche Lancement d’un départ cycle auto (identique au dcy ‘client’) Lancement d’un acquittement défaut (identique à l’acq ‘client’) Lancement en boucle pour essais d’endurance WEBER sur simulateur de traction Arrêt de la boucle (la boucle s’arrête spontanément au premier défaut).
Page 82 Mode d’emploi 17-Réglages Weber Unité de pose-sertissage WEBER SBM20 . 1 Sous menu ‚autres réglages’ Réglages ‘autres’ Type écrou Modifie la gestion des pinces pour les engagements et purge (retenue Rond / Hexa en rotation des écrous ronds par pincement).
Page 83 Mode d’emploi 18-Entretien de l’installation Unité de pose-sertissage WEBER SBM20 Entretien de l’installation Coffret de commande Vérifier tous les mois (ou plus fréquemment en cas d’atmosphère poussiéreuse) l’état des filtres sur les grilles de ventilation. Les nettoyer ou les remplacer si nécessaire.
Page 84 Mode d’emploi 18-Entretien de l’installation Unité de pose-sertissage WEBER SBM20 Changement d’outil Procéder au remontage en sens inverse, avec un élément fileté neuf. Veiller bien à présenter l’empreinte hexacave de l’élément vers l’arrière. Empreinte Visser à fond en maintenant la goupille repoussée.
Page 85 Enfoncer un graisseur au point de graissage et lubrifier jusqu’à ce que de la graisse ressorte. Graisse recommandée pour la vis à bille: Klüber Microlube GBU Y 131 (Disponible sous la réfèrence Weber WN 118632) (fiche de sécurité en annexe) 672 8 92...
Page 86 Mode d’emploi 18-Entretien de l’installation Unité de pose-sertissage WEBER SBM20 Pince et patin de guidage Regraisser tous les mois (ou plus fréquemment en cas d’atmosphère poussiéreuse ou d’utilisation intensive) la pince à mors parallèles. Utiliser pour cela une graisse fine mécanique standard, appliquée aux points de graissage externes.
Page 87 Mode d’emploi 18-Entretien de l’installation Unité de pose-sertissage WEBER SBM20 / + Nettoyage du bras oscillant Rep. 3.1) Bras oscillant Rep. 3.2) Chapeau Rep. 3.3) Bague de blocage Leviers de Rep. 3.4) Pince de serrage déblocage Rep. 3.5) Goupille Rep. 3.6) Circlip Rep.
Page 88 Mode d’emploi 18-Entretien de l’installation Unité de pose-sertissage WEBER SBM20 / . Echange de la barre de traction Passer en mode réglage au commutateur a clé, et le valider par « Rappel mouvement » 4 Vis pour avoir l’unité de sertissage en position reculée.
Page 89 Mode d’emploi 18-Entretien de l’installation Unité de pose-sertissage WEBER SBM20 Fourreau Sur l’établi, au moyen de l’outil fourni, débloquer et retirer le fourreau de traction. 6 Vis Retirer les 6 vis du support moteur de vissage. Retirer l’ensemble support moteur vissage et moteur de vissage.
Page 90 Mode d’emploi 18-Entretien de l’installation Unité de pose-sertissage WEBER SBM20 Dévisser la noix tout en retenant la barre de traction à l’avant pour l’empêcher de tourner. Retirer la barre de traction par l’avant du module. Sur la barre déposée, chasser la goupille du système de changement d’outil rapide...
Page 91 Mode d’emploi 18-Entretien de l’installation Unité de pose-sertissage WEBER SBM20 Récupérer le mécanisme de changement d’outil complet (goupille, ressort, embout 6- pans, outil) Rééquiper la nouvelle barre de traction avec le mécanisme de changement d’outil. Pour la mise en place de la goupille, utiliser le chasse-goupille à...
Page 92 Mode d’emploi 18-Entretien de l’installation Unité de pose-sertissage WEBER SBM20 Dégraisser les filetages et vis de fixation du verrou. Enduire ces vis de frein filet moyen. Remettre le verrou en place. Visser les deux vis du verrou au contact, puis serrer alternativement l’une et l’autre.
Page 93 Mode d’emploi 18-Entretien de l’installation Unité de pose-sertissage WEBER SBM20 Remonter le module de traction sur la sertisseuse. L’orientation est correcte lorsque le logement du module s’ajuste avec le centrage de la chape du support mobile. Ne JAMAIS resserrer les quatre vis si le module n’est pas orienté...
Page 94 Mode d’emploi 19-Messages de défaut et Unité de pose-sertissage diagnostics WEBER SBM20 Messages de défaut et diagnostics Code Message de défaut / Diagnostic ECROU BLOQUE DANS LE TUBE Lors de l’appel d’un écrou, l’unité de distribution (ZSU) a dépassé le temps imparti pour alimenter un écrou.
Page 95 Mode d’emploi 19-Messages de défaut et Unité de pose-sertissage diagnostics WEBER SBM20 FERMETURE PINCE Lors de la fermeture de la pince, malgré le pilotage de l’ électrovanne de fermeture, le détecteur pince fermée n’a pas été contacté. Vérifier l’absence de corps étranger dans la pince, le bon fonctionnement de celle-ci.
Page 96 Mode d’emploi 19-Messages de défaut et Unité de pose-sertissage diagnostics WEBER SBM20 TEMPS DE CYCLE CONTRAT TRACTION Lors d’un mouvement de sertissage ou de retour traction, le moteur n’a pas effectué son contrat dans le temps imparti. Vérifier la bonne fixation du moteur sur l’unité de sertissage, l’absence de points de blocage entre le fourreau et la barre de traction.
Page 97 Mode d’emploi 19-Messages de défaut et Unité de pose-sertissage diagnostics WEBER SBM20 DISJONCTION Un des disjoncteurs est désarmé. Vérifier la cause de la disjonction et y remédier avant de le réarmer. UNITE DE DISTRIBUTION L’unité de distribution (ZSU) indique un défaut permanent.
Page 98 Mode d’emploi 20-Annexe : Table de relevés de Unité de pose-sertissage paramètres WEBER SBM20 Annexe : Table de relevés de paramètres Relevé des paramètres, unité de sertissage n°xxxxx {Client} Unité n° xxxxx, généralités Numéro coffret de commande : xxx xxxx Numéro unité...
Page 99 Mode d’emploi 20-Annexe : Table de relevés de Unité de pose-sertissage paramètres WEBER SBM20 Unité n° xxxxx, Réglages client Sélection recette Entrées Sélection manu n° recette Autorisation recette ' 0' Nb cycles alerte bol Nb cycles alerte outil 8000 Nb cycles alerte graissage 200 000 Type info défaut...
Page 100 Mode d’emploi 20-Annexe : Table de relevés de Unité de pose-sertissage paramètres WEBER SBM20 Unité n° xxxxx, Réglages Weber MATERIEL SBM20 AVEC CAPTEUR Pleine échelle capteur Facteur Courant 50.0 Effort Maxi Sécurité Coeff. Mesure déplacement 3125 Position Broche (3 possible) Temps Soufflage SMR 0.10...
Page 101 Mode d’emploi 20-Annexe : Table de relevés de Unité de pose-sertissage paramètres WEBER SBM20 Unité n° xxxxx, Réglages Weber VISSAGE ENGAGEMENT Vitesse rotation Rampe 0.35 Limite courant Courant cible Effort mini Angle mini ° 1700 Vitesse accostage Angle à petite vitesse °...
Page 102 Mode d’emploi 21-Annexe : Automate, Unité de pose-sertissage Caractéristiques et WEBER SBM20 raccordement Annexe : Automate, Caractéristiques et raccordement Marque : Siemens Nom Commercial : S7-300 Modèle : CPU 314C-2 PtP (Réf. Siemens : 6ES7 314-6BF02-0AB0) Firmware : V2.0 Version du logiciel...
Page 103 Mode d’emploi 22-Annexe : Afficheur et Unité de pose-sertissage catactéristiques WEBER SBM20 Annexe : Afficheur et catactéristiques Marque : Pro-Face Modèle : ST403-AG41-24V Version des logiciels Communication : Pro-face GP-PRO/PB3 pour Windows, version 7.23 ‘Europe’ ou supérieure. Edition : Pro-face Pro-Control Editor, version 5.10 ou supérieure Communication PC Câble ‘Ethernet’...
Page 104 Communication : Pas de logiciel , paramétrage manuel (voir procédure dans cette annexe) Pièces de rechange Les amplificateurs commandés auprès de Weber sont livrés pré-paramétrés pour les sertisseuses SBM20. Les paramètres sont stockés dans une EPROM et leur sauvegarde n’est pas conditionné...
Page 105 Mode d’emploi 24-Annexe : Paramétrage des Unité de pose-sertissage amplificateurs WEBER SBM20 Annexe : Paramétrage des amplificateurs Capot fumé Soulever le capot fumé situé en haut de l’appareil (Ce capot masque le petit afficheur à bâtons. Ne pas hésiter à tirer fortement, le verrouillage du capot est assez résistant).
Page 106 Mode d’emploi 24-Annexe : Paramétrage des Unité de pose-sertissage amplificateurs WEBER SBM20 Lorsque le réglage souhaité est obtenu, appuyer sur le bouton pour le valider. L’affichage revient alors au numéro du paramètre. Incrémenter la valeur du paramètre au moyen du bouton et répéter ces instructions pour les...
Page 107 Mode d’emploi 24-Annexe : Paramétrage des Unité de pose-sertissage amplificateurs WEBER SBM20 Saisir cette première liste de 20 paramètres. Mettre l’amplificateur hors tension quelques secondes, puis le rallumer. Depuis l’affichage courant, appuyer de manière répétée sur le bouton jusqu’à obtenir l’affichage : Saisir alors les 30 paramètres suivant de la même manière :...
Page 108 Mode d’emploi 25-Annexe : Fiche de sécurité Unité de pose-sertissage graisse Microlub WEBER SBM20 Annexe : Fiche de sécurité graisse Microlub 672 8 92 8 6 -...
Page 109 Mode d’emploi 25-Annexe : Fiche de sécurité Unité de pose-sertissage graisse Microlub WEBER SBM20 672 8 92 8 6 -...
Page 110 Mode d’emploi 25-Annexe : Fiche de sécurité Unité de pose-sertissage graisse Microlub WEBER SBM20 672 8 92 8 6 -...
Page 111 Mode d’emploi 25-Annexe : Fiche de sécurité Unité de pose-sertissage graisse Microlub WEBER SBM20 672 8 92 8 6 - "...
Page 112 Mode d’emploi 25-Annexe : Fiche de sécurité Unité de pose-sertissage graisse Microlub WEBER SBM20 672 8 92 8 6 -...
Page 113 Mode d’emploi 26-Annexe : Bilan thermique Unité de pose-sertissage coffret de commande WEBER SBM20 Annexe : Bilan thermique coffret de commande Mode de refroidissement : convection forcée permanente par ventilateur Logiciel de calcul du bilan thermique : ELDON 672 8 92...
