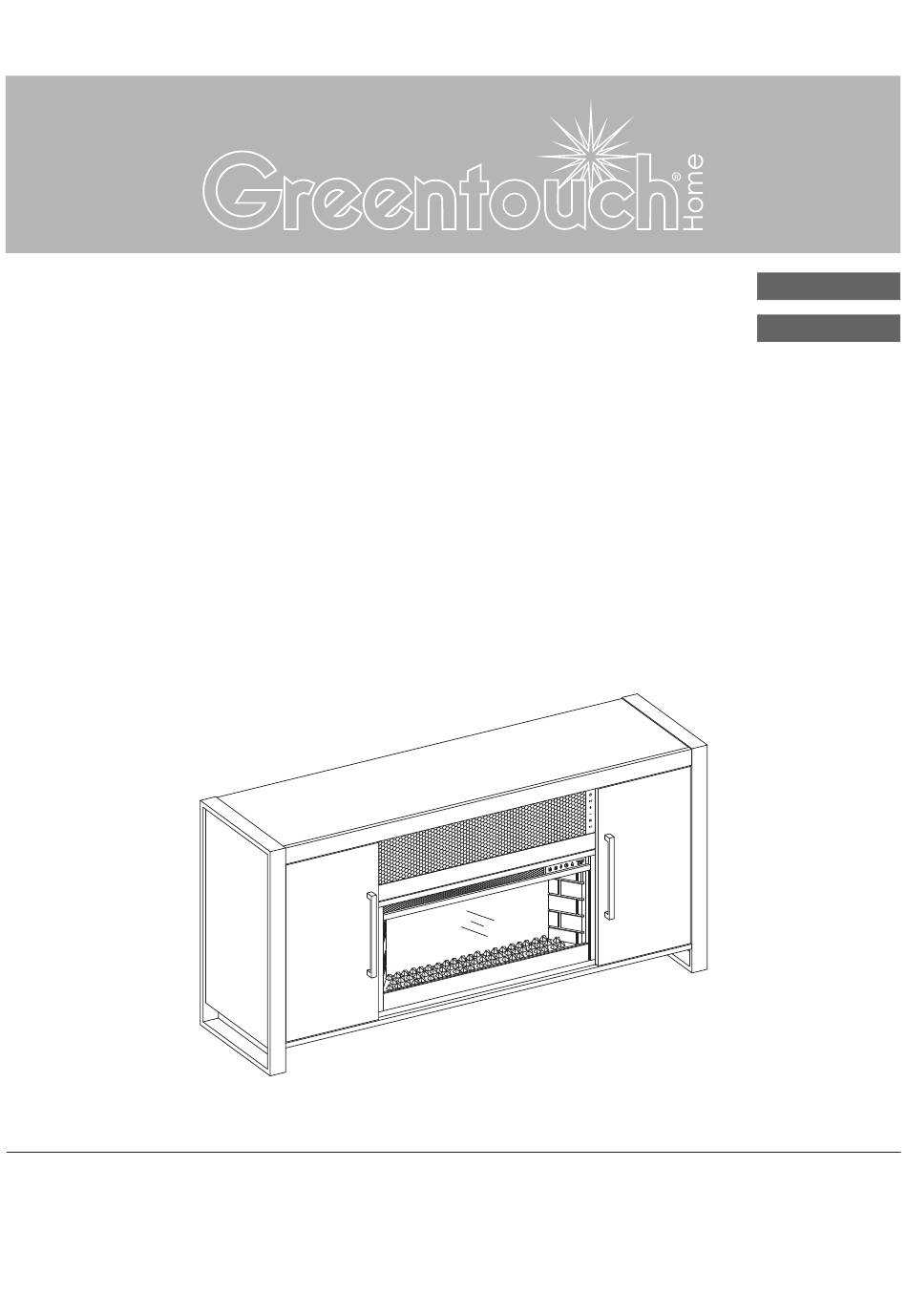

56" Fireplace Media
Console with Built in
Bluetooth
Modern Infrared Electric Insert
ASSEMBLY, CARE & USE INSTRUCTIONS
MODEL # 1371SB-28-208; 1371SB-28-227;
1371SB-28-254
A separate Instruction Manual for the
Insert (Model 2803-FG-M2) and Remote
Control is included with this unit.
Date Purchased _______________________
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-704-461-2414 8:30 a.m. - 5 p.m., EST, Monday - Friday.
www.greentouchhome.com
Speakers and 28"
®
1
Français p. 16
Español p. 31
Table des Matières
Manuels Connexes pour Greentouch 1371SB-28-208
Sommaire des Matières pour Greentouch 1371SB-28-208
- Page 16 ® intégrés et insert électrique infrarouge moderne de 28 po INSTRUCTIONS D’UTILISATION, D’ASSEMBLAGE ET DE MAINTENANCE MODÈLE # 1371SB-28-208; 1371SB-28-227; 1371SB-28-254 Un manuel d’instructions distinct pour l’insert (modèle 2803-FG-M2) et la télécommande est inclus dans cette unité. Date d’achat _______________________ Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au détaillant,...
-
Page 17: Contenu De L'emballage
CONTENU DE L’EMBALLAGE PAIR PIÈCE DESCRIPTION QUANTITÉ Dessus Tablette Centrale Cloison Centrale Gauche Cloison Centrale Droite Paroi Extérieure Gauche Paroi Extérieure Droite Porte Gauche Porte Droite Tablette Panneau Arrière Base Pied médian Système Audio Télécommande Du Système Audio Adaptateur CC Câble D’alimentation Câble Optique... -
Page 18: Contenus Matériels (Non Représentés En Taille Réelle)
CONTENUS MATÉRIELS (NON REPRÉSENTÉS EN TAILLE RÉELLE) PIÈCE DESCRIPTION QUANTITÉ Boulon Vis Pour Le Panneau Arrière Goupille à Tablette Insérer un Support Vis de Support Crayon à Retouche Tirette de Porte (avec vis) -
Page 19: Consignes De Sécuritéfety
CONSIGNES DE SÉCURITÉFETY AVERTISSEMENT : • Lisez et respectez toutes les instructions. • Pour éviter tout risque d’électrocution, ne retirez pas le capot ou le panneau arrière. Il n’y a aucune pièce utile d’utilisateur à l’intérieur. Toute réparation doit être uniquement confiée à du personnel qualifié. -
Page 20: Instructions Pour L'assemblage
INSTRUCTIONS POUR L’ASSEMBLAGE 1. Attachez la tablette centrale (B) à la cloison centrale droite (D), fixez avec deux boulon (AA). Répétez l'opération précédente pour la cloison centrale gauche (C). Quincallerie Utilisée Boulon 2. Placez l'assemblage de l'étape 1 sur la base (K), fixez avec quatre boulons (AA). - Page 21 INSTRUCTIONS POUR L’ASSEMBLAGE (SUITE) 4. Attachez le pied médian (L) au bas de la base (K) à l’aide de deux boulons (AA), comme le montre le diagramme 4. Quincallerie Utilisée Boulon 5. Attachez le dessus (A) et fixez-le par dessous à l’aide de (8) boulons (AA), comme le montre le diagramme 5.
- Page 22 INSTRUCTIONS POUR L’ASSEMBLAGE (SUITE) 7. Insérez les goupilles étagères (CC) à la hauteur désirée, en veillant à ce qu’elles soient de niveau. Placer l’étagère (I) sur les épingles d’étagère (CC). Répétez pour rester des étagères (I). Quincallerie Utilisée Goupille à tablette x 16 8.
- Page 23 INSTRUCTIONS POUR L’ASSEMBLAGE (SUITE) 9. I. Desserrez les vis des charnières et des plaques préfixées sur les cloisons (E et F). II. Prenez la porte gauche (G) et fixez-la à la paroi extérieure gauche (E) en engageant les deux charnières de porte simultanément. Veuillez suivre les étapes ci-dessous pour joindre les charnières de porte.
-
Page 24: Précautions À Prendre
INSTRUCTIONS POUR L’ASSEMBLAGE (SUITE) 11. Positionnez le système audio (R) au milieu de l'ouverture du montage du manteau et ajustez le avec l'avant de l'ouverture. PRÉCAUTIONS À PRENDRE: Ne placez pas le système audio (R) sur le bois pour éviter de rayer la surface en bois. - Page 25 INSTRUCTIONS POUR L’ASSEMBLAGE (SUITE) 14. Sécurisez l’insert à l’aide de deux supports d’insertion (EE). Aligner le trou sur les supports d’insertion (EE) avec le trou de la tablette du centre (B), et serrer à l’aide de quatre vis de support (FF). Quincallerie Utilisée Insérer un Support Vis de Support...
-
Page 26: Affichage
INSTRUCTIONS POUR L’ASSEMBLAGE (SUITE) 15. Plusieurs sources peuvent être branchées au système à travers les entrées situées au dos de l’appareil. sonore Un câble optique est fourni et nous recommandons l’utilisation de cette option pour câbler votre téléviseur pour un son numérique optimal. Pour alimenter le système en énergie électrique: 1. -
Page 27: Panneau De Contrôle Et Télécommande
MODE D’EMPLOI Télécommande Du Panneau de Système Audio contrôle PANNEAU DE CONTRÔLE ET TÉLÉCOMMANDE: Les réglages du système audio peuvent être ajustés à partir du MARCHE/ARRÊT panneau de contrôle et/ou de la PAIR télécommande du système audio: LIRE/PAUSE AUGMENTER LE VOLUME BAISSER LE VOLUME PARCOURIR LES OPTIONS DE SOURCE... -
Page 28: Entretien
ENTRETIEN Remplacer Les Piles De La Télécommande Lorsque la télécommande du système audio (S) arrête de fonctionner ou que sa portée semble réduite, il est temps de remplacer les piles. Note : Les piles devraient enlevées si le produit sera inutilisé pendant une longue période. -
Page 29: Garantie Limitee D'un Ane
GARANTIE LIMITEE D’UN ANE Cet article est garanti par le fabricant contre les défauts de matériaux et de fabrication pour une période de un an à compter de la date d’achat. La présente garantie est assujettie aux restrictions et aux conditions suivantes : Ce meuble doit être installé... -
Page 30: Liste Des Pièces De Rechange
Télécommande Du PH-SOUNDSYS- Système Audio REMOTE PH-SOUNDSYS- Adaptateur CC CABLE KIT Paquet De Matériel PH-1371SB-28-208 (AA, BB, CC, DD, EE, FF, HARDWARE PACK and GG (OX-0520)) Paquet De Matériel PH-1371SB-28-227 (AA, BB, CC, DD, EE, FF, HARDWARE PACK and GG (OX-0950)) Paquet De Matériel...
