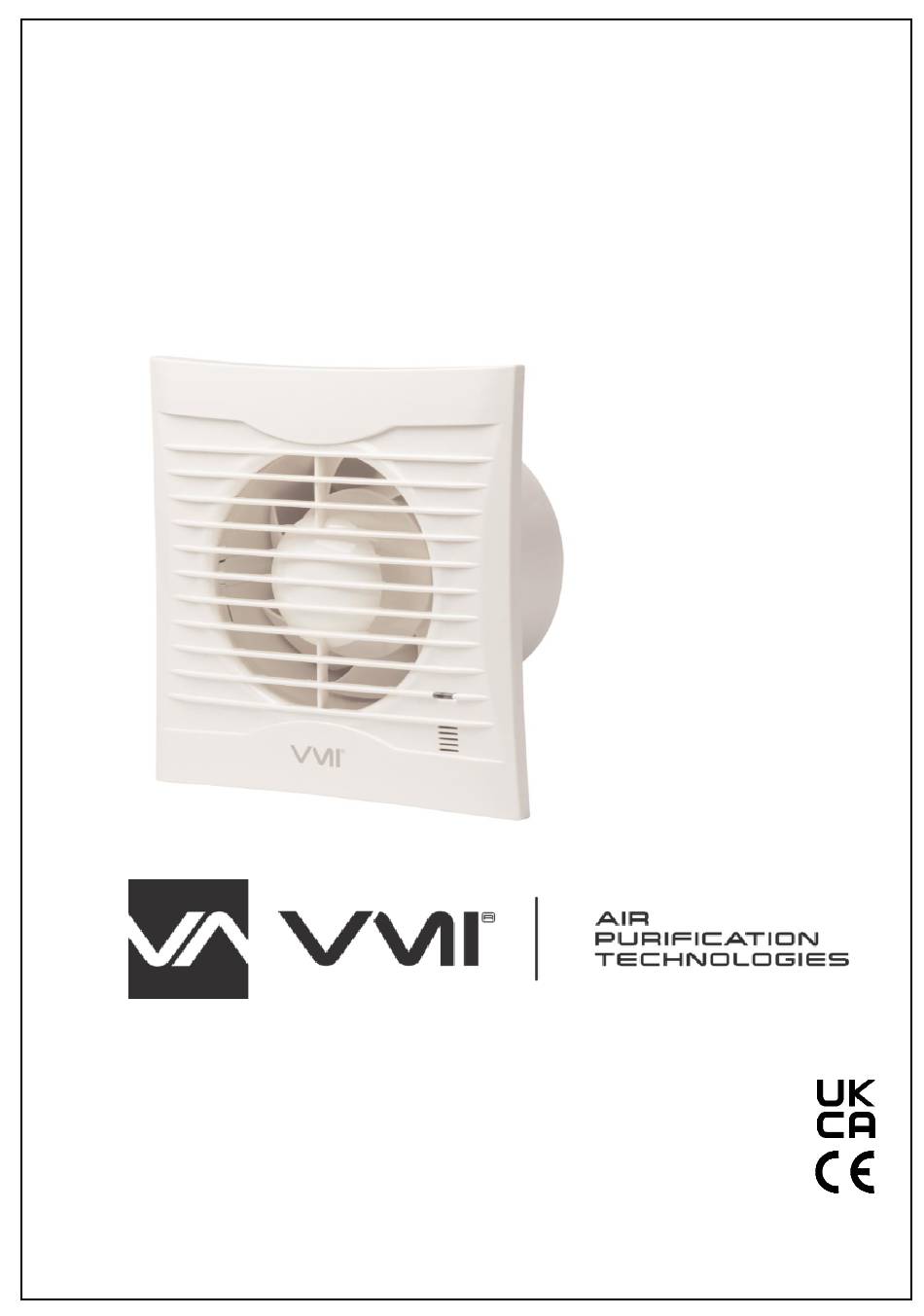

- Page 1 HAKU – V0 Extracteur Instructions d'installation et de câblage N° de référence HAKU B – V0 : 1302.0001 HAKU T – V0 : 1302.0003 HAKU H – V0 : 1302.0005 VEUILLEZ LIRE CES INSTRUCTIONS EN CONSULTANT LES ILLUSTRATIONS. VEUILLEZ CONSERVER CES INSTRUCTIONS...
- Page 2 IMPORTANT : NE RACCORDER ENSEMBLE QUE LES PRODUITS PROVENANT DE LA GAMME HAKU. EN EFFET, LE VENTILATEUR A ÉTÉ CONÇU SPÉCIALEMENT POUR FONCTIONNER SUR UN COURANT DE 12V A.C. ET N’EST PAS COMPATIBLE AVEC LES AUTRES EXTRACTEURS VMI. NE PAS RACCORDER PLUS D’UN VENTILATEUR AU CONTRÔLEUR. DESCRIPTION La gamme HAKU V0 de 100 mm convient aux salles de bains et aux WC.
- Page 3 A. INSTALLATION POSITIONNEMENT DU CONTÔLEUR Le contrôleur ne doit pas être installé dans une cabine de douche. Il doit être placé loin des sources directes de pulvérisation d’eau et hors de portée (1,5 m) d’une personne utilisant une baignoire ou une douche fixe. L’appareil doit être placé...
- Page 4 3. Marquez sur le mur les centres des vis à travers les trous de la contre-plaque du ventilateur. Percez insérez les chevilles et vissez à l’endroit de l’installation 4. Répétez l’opération pour le sous-cadre de la grille extérieure. Fixez la grille extérieure à sa place, en veillant à...
- Page 5 Remettez la grille du ventilateur en place. Commande manuelle : Le modèle Haku H – V0 dispose d’un raccord LS supplémentaire (raccord réalisé via le transformateur) pour permettre la mise en marche manuelle du ventilateur via un interrupteur d’éclairage séparé ou un autre contrôleur (Fig.5). (Voir Fig.4 si le raccord LS n’est pas utilisé).
- Page 6 Fig.4 SILHOUETTE 100 SV12H (Without remote switch) ALIMENTATION Alimentation SELV SELV Supply MONOPHASÉE (220 1 Phase Supply (12 V 50 Hz) (12V 50Hz) V-240 V 50 Hz) (220-240V 50Hz). Extracteur FUSE Switched Embase commutée Fused Spur protégée par un Controller Contrôleur fusible Fig.5...
- Page 7 Mise au rebut Ce produit ne doit pas être jeté avec les ordures ménagères. Il convient de le recycler là où des installations sont disponibles. Renseignez-vous auprès des autorités locales pour obtenir des conseils en matière de recyclage. GARANTIE La garantie prend automatiquement effet à date de facturation des produits, pour une période de cinq (5) ans. Aucune action en non-conformité...
- Page 8 STE VENTILAIRSEC 16 rue des imprimeurs 44220 COUERON – France Tél : +33 (0)2 40 04 19 44 Fax : +33 (0)2 40 03 96 11 contact@vmi-technologies.com 413539 A 0224...
