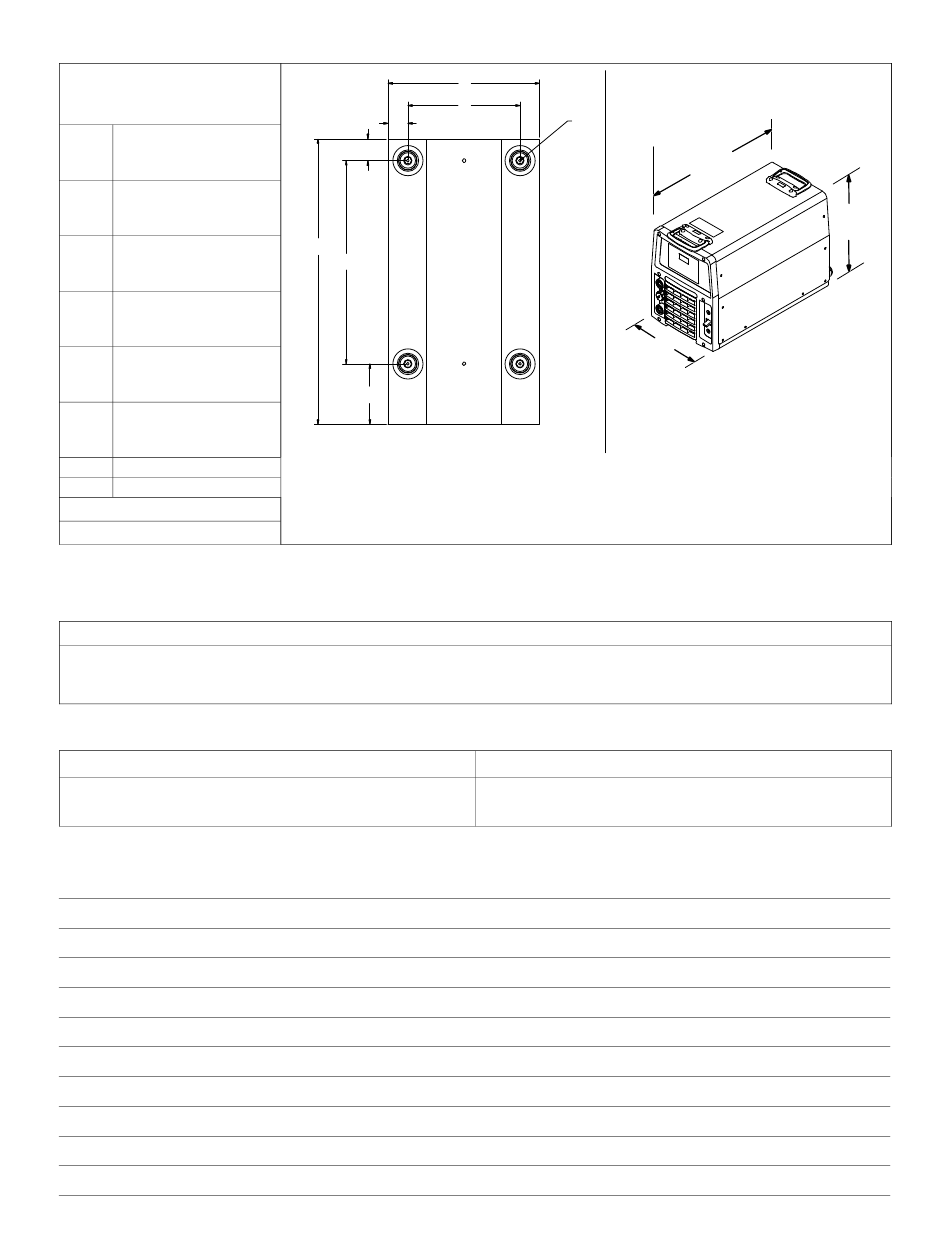

3-7. Dimensions et poids
Disposition des orifices
A
12-7/8 in. (327 mm)
B
4-11/16 in. (119 mm)
C
15-3/4 in. (400 mm)
D
22-3/32 in. (561 mm)
E
8-11/16 in. (221 mm)
F
1-17/32 in. (39 mm)
G
1-11/16 in. (42 mm)
H
Filetage UNC 2B 1/4-20
Poids
93 lb (42,1 kg)
3-8. Spécifications environnementales
A. Niveau de protection (IP)
B. Spécifications de température
Plage de température de service*
−10 à 40°C (14 à 104°F)
*Le résultat diminue lorsque la température dépasse 40°C (104°F).
Notes
OM-282217 Page 18
A
E
F
G
D
C
B
Niveau de protection
IP23
Le présent matériel est conçu pour une utilisation à l'extérieur.
H
24 in.
(610 mm)
12-1/2 in.
(318 mm)
278579-A
Plage de température de stockage/transport
−20 à 55°C (−4 à 131°F)
17 in.
(432 mm)
279972-B
IP23 2017−02
Temp_2016- 07
