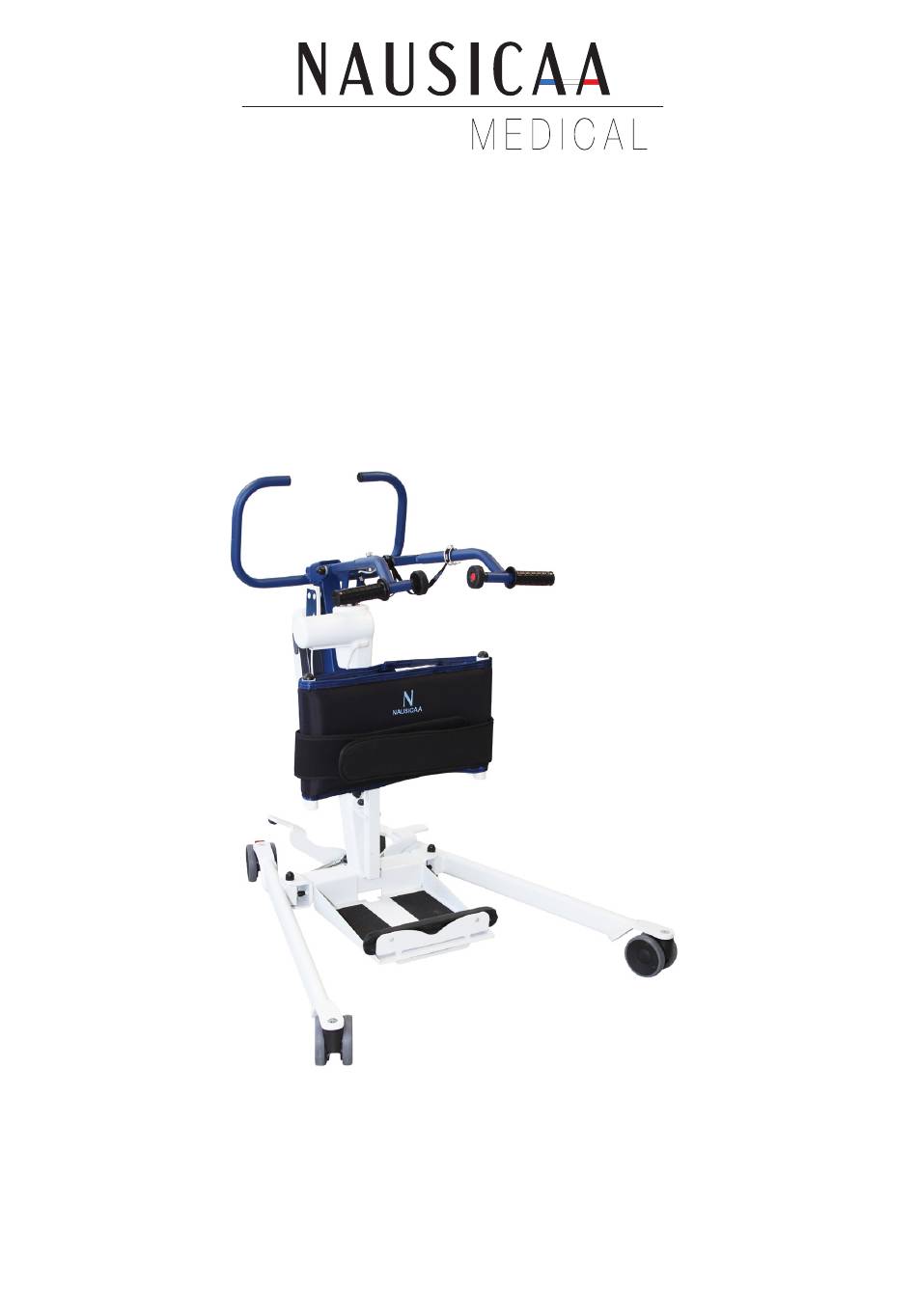

VERTICALISATEUR : WAYUP 5 FIXE
OU AVEC ECP MECANIQUE OU ELECTRIQUE
FABRICATION ACIER
CAPACITÉ MAXIMALE : 180 kg
DISPOSITIF MÉDICAL DE CLASSE 1
TOUS NOS APPAREILS SONT CONFORMES À LA NORME NF EN ISO 10535 : 2021.
Guide de Montage / Verticalisateur : WAYUP 5
v01.06/23
Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical)

Publicité

loading

Manuels Connexes pour NAUSICAA WAYUP 5 Serie

Sommaire des Matières pour NAUSICAA WAYUP 5 Serie

  • Page 1 DISPOSITIF MÉDICAL DE CLASSE 1 TOUS NOS APPAREILS SONT CONFORMES À LA NORME NF EN ISO 10535 : 2021. Guide de Montage / Verticalisateur : WAYUP 5 v01.06/23 Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical)
  • Page 2 • Préconisations de nettoyage et d’entretien 22-24 • Maintenance préventive et controles de sécurité 25-32 • Pièces détachées • Guide de Dépannage • Garantie Guide de Montage / Verticalisateurs : Gamme WAYUP 5 Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical)
  • Page 3 VERTICALISATEUR DE LA GAMME WAYUP 5 BLOC BATTERIE (amovible) CROCHET ENROULEUR DE CÂBLE VERTICALISATEUR : GAMME WAYUP 5 CORDON D’ALIMENTATION CALE-TIBIAS TÉLÉCOMMANDE MANUEL D’UTILISATION Guide de Montage / Verticalisateurs : Gamme WAYUP 5 Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical)
  • Page 4 - Montage du guidon sur le mât. - Fixer le guidon de mât à l’aide des trois bou- lons 6 pans creux M8. Guide de Montage / Verticalisateurs : Gamme WAYUP 5 Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical)
  • Page 5 • Il n’y a aucune usure, ni déformation, sur les crochets du bras. Étape 1 : - Sortir l’appareil du carton. L’appareil est prêt à l’emploi. Guide de Montage / Verticalisateurs : Gamme WAYUP 5 Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical)
  • Page 6 Modèles Roue non freinée Roue freinée WAYUP 5, WAYUP 5 avec Écartement Mécanique, WAYUP 5 PLUS avec Écartement Électrique Guide de Montage / Verticalisateurs : Gamme WAYUP 5 Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical)
  • Page 7 - Les patients à faible tonicité musculaire doivent être transférés dans une position semi-assise. Exemple avec un WAYUP 5 avec Écartement Mécanique Guide de Montage / Verticalisateurs : Gamme WAYUP 5 Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical)
  • Page 8 • De plus, les tibias du patient doivent être en contact avec le cale-tibia en permanence. • Le positionnement du cale-tibia doit être réalisé par un professionnel de santé. Guide de Montage / Verticalisateurs : Gamme WAYUP 5 Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical)
  • Page 9 Bloc de Contrôle 2 Fonctions Bloc de Contrôle 4 Fonctions Vérifier que le vérin est correctement fixé Vérifier que la batterie est chargée Guide de Montage / Verticalisateurs : Gamme WAYUP 5 Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical)
  • Page 10 Les produits concernés sont : Les produits concernés sont : WAYUP 5, WAYUP 5 avec Écartement Mécanique WAYUP 5 PLUS avec Écartement Électrique Guide de Montage / Verticalisateurs : Gamme WAYUP 5 Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical)
  • Page 11 Actionner le vérin jusqu’en butée haute. Guidon en position basse : positionner les passants verts sur les crochets centraux du guidon. Guide de Montage / Verticalisateurs : Gamme WAYUP 5 Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical)
  • Page 12 • Avant de soulever une personne avec le verticalisateur, s’assurer que la sangle soit bien accrochée au système d’accroche du verticalisateur. Guide de Montage / Verticalisateurs : Gamme WAYUP 5 Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical)
  • Page 13 Web: www.nausicaa-medical.com Web: www.nausicaa-medical.com BATTERIE BATTERIE Conditions Conditions de Transport de Transport & de Stockage & de Stockage v03.01/18 v03.01/18 Guide de Montage / Verticalisateurs : Gamme WAYUP 5 Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical)
  • Page 14 Étiquetage 180 kg 180 kg Guide de Montage / Verticalisateurs : Gamme WAYUP 5 Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical)
  • Page 15 Étiquetage Pour tous modèles de la gamme WAYUP 5 Guide de Montage / Verticalisateurs : Gamme WAYUP 5 Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical)
  • Page 16 14. Ne pas laisser les enfants se tenir sans surveillance à proximité du Verticalisateur. 15. Le Verticalisateur ne doit plus être utilisé dès que surviennent des bruits anormaux, des dommages ou tout autre dysfonctionnement. Dans ce cas, ne pas brancher le Verticalisateur au chargeur, mais informer NAUSICAA MÉDICAL.
  • Page 17 1100 longueur totale 1070 largeur totale pieds refermés Charge maximale 180kg 180kg Poids total de l'appareil 29kg 36kg Masse de la pièce la plus lourde EMBASE=10kg EMBASE=7kg Guide de Montage / Verticalisateurs : Gamme WAYUP 5 Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical)
  • Page 18 180kg 180kg 180kg 180kg 180kg Poids total de l'appareil Poids total de l'appareil 29kg 36kg 29kg 38kg 36kg se de la pièce la plus lourde Masse de la pièce la plus lourde EMBASE=10kg EMBASE=7kg EMBASE=10kg EMBASE=7kg EMBASE=7kg Guide de Montage / Verticalisateurs : Gamme WAYUP 5 Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical)
  • Page 19 • Niveau sonore : inférieur à 55 dB à 1 mètre • Compatibilité électromagnétique : conforme à la norme EN 60601-1-2 Schéma de raccordement Guide de Montage / Verticalisateurs : Gamme WAYUP 5 Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical)
  • Page 20 (600 000 secondes) nance requise (600 000 secondes) rge vérin N°2 nance requise (600 000 secondes) nance requise (600 000 secondes) Guide de Montage / Verticalisateurs : Gamme WAYUP 5 Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical)
  • Page 21 Verticalisateurs & Lève-Personnes Téléphone : 04 66 71 71 80 Fax : 04 66 71 71 81 Mail : sav@nausicaa-medical.com Guide de Montage / Verticalisateurs : Gamme WAYUP 5 Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical)
  • Page 22 Matériel remplacé par N° Signature Prestataire CACHET ETABLISSEMT Contrôles effectués le : Contrôles effectués par : Date prévue du prochain contrôle : Guide de Montage / Verticalisateurs : Gamme WAYUP 5 Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical)
  • Page 23 Assemblage Vérin / Bras de levage Assemblage Vérin / Mat Assemblage Mat / Bras de levage Pivot de roues Coulisse d’appui sous-rotulien Assemblage de la pédale ou du vérin ECP Système d’écartement des pieds Assemblages des pieds droit et gauche sur Embase Graissage périodique : Utiliser un produit “3 en 1“ ou similaire Guide de Montage / Verticalisateurs : Gamme WAYUP 5 Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical)
  • Page 24 Assemblage Vérin / Bras de levage Assemblage Vérin / Mat Assemblage Mat / Bras de levage Pivot de roues Coulisse d’appui sous -rotulien Assemblage de la pédale ou du vérin ECP Système d’écartement des pieds Assemblages des pieds droit et gauche sur Embase Graissage périodique : Utiliser un produit “3 en 1“ ou similaire Guide de Montage / Verticalisateurs : Gamme WAYUP 5 Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical)
  • Page 25 BOMBE DE PEINTURE BLEU SAPHIR WP-BPBS VERNIS PEINTURE BLEU SAPHIR VERNIS PEINTURE GRIS LUMIERE WP-VGL VERNIS PEINTURE BLEU SAPHIR WP-VBS Guide de Montage / Verticalisateurs : Gamme WAYUP 5 Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical)
  • Page 26 BOMBE DE PEINTURE BLEU SAPHIR WP-BPBS VERNIS PEINTURE BLE VERNIS DE PEINTURE GRIS LUMIERE WP-VGL VERNIS PEINTURE BLEU SAPHIR WP-VBS Guide de Montage / Verticalisateurs : Gamme WAYUP 5 Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical)
  • Page 27 BOMBE DE PEINTURE GRIS LUMIERE WP-BPGL BOMBE DE PEINTURE BLEU SAPHIR WP-BPBS VERNIS DE PEINTURE GRIS LUMIERE WP-VGL VERNIS PEINTURE BLEU SAPHIR WP-VBS Guide de Montage / Verticalisateurs : Gamme WAYUP 5 Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical)
  • Page 28 BOUCHON DE PRISE SECTEUR BOITIER DE CONTRÔLE UMEC VB VS-BCH 8,53€ CROCHET D'ENROULEUR DE CORDON SECTEUR UMEC VB VS-ERL 7,58€ Guide de Montage / Verticalisateurs : Gamme WAYUP 5 Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical)
  • Page 29 BOUCHON DE PRISE SECTEUR BOITIER DE CONTRÔLE UMEC VB VS-BCH 8,53€ CROCHET D'ENROULEUR DE CORDON SECTEUR UMEC VB VS-ERL 7,58€ Guide de Montage / Verticalisateurs : Gamme WAYUP 5 Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical)
  • Page 30 VS-TLCM3-ECP-FA FACADE POUR TELECOMMANDE 4 FONCTIONS COMPATIBLE BOITIER DE CONTRÔLE VEOOBOX III Guide de Montage / Verticalisateurs : Gamme WAYUP 5 Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical) NUMERO DESIGNATION TELECOMMANDE 4 FONCTIONS COMPATIBLE BOITIER DE CONRÔLE VEOBOX III...
  • Page 31 CARTER ABS POUR VERIN DE LEVAGE 8000N (tous modèles) ET VERIN 3000N VSNLV-VRN VS-VRN-8-CAR CHAPE EMBASE POUR VERIN DE LEVAGE 8000N (tous modèles) VS-VRN-8-CEMB Guide de Montage / Verticalisateurs : Gamme WAYUP 5 Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical)
  • Page 32 CHAPE D'EMBASE DE VERIN D'ECARTEMENT DES PIEDS 3000N GRIS VS-VRN-ECP3-CEMB 28,4 CORDON SPIRALE POUR VERIN D'ECARTEMENT DES PIEDS 3000N GRIS VSVRN-ECP3-CRD 16,1 Guide de Montage / Verticalisateurs : Gamme WAYUP 5 Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical)
  • Page 33 Changer le chargeur interne (sur VEOBOX 3) La carte mère est défectueuse Changer la carte mère (Sur VEOBOX 1 et 2) Guide de Montage / Verticalisateurs : Gamme WAYUP 5 Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical)
  • Page 34 Guide de Montage / Verticalisateurs : Gamme WAYUP 5 Fabriqué par NAUSICAA Médical S.A.S. / Approuvé par Ghizlane Labrosse (Ingénieur Biomedical)
  • Page 35 • Article 3 : Le port Aller de l’appareil, ainsi que tous les frais y afférents, sont à la charge du revendeur. La marchandise voyage toujours aux risques et sous la responsabilité du revendeur. Sous garantie : les frais de retour après intervention seront à la charge de la société NAUSICAA Médical S.A.S.
  • Page 36 Service Commercial Siège Téléphone : 04 66 51 50 80 Fax : 04 66 51 50 47 Mail : contact@nausicaa-medical.com www.nausicaa-medical.com Votre correspondant : Fabriqué par NAUSICAA Médical S.A.S. 12 Allée du Piot - ZA Pôle Actif 30660 Gallargues le Montueux FRANCE...
