Emplacement des composants
Composants du module d extension du CEM (gauche)
Le module d'extension du CEM est offert en versions gauche et droite selon l'endroit où il est installé dans
le châssis. Chaque module d'extension CEM est différent. Le module d'extension CEM gauche est un bâti
métallique à trois logements qui contient la carte CEM gauche.
Le module d'extension CEM gauche, la carte CEM gauche et leurs composants sont documentés ici pour
référence. Le module d'extension, la carte et ses composants ne peuvent pas être réparés.

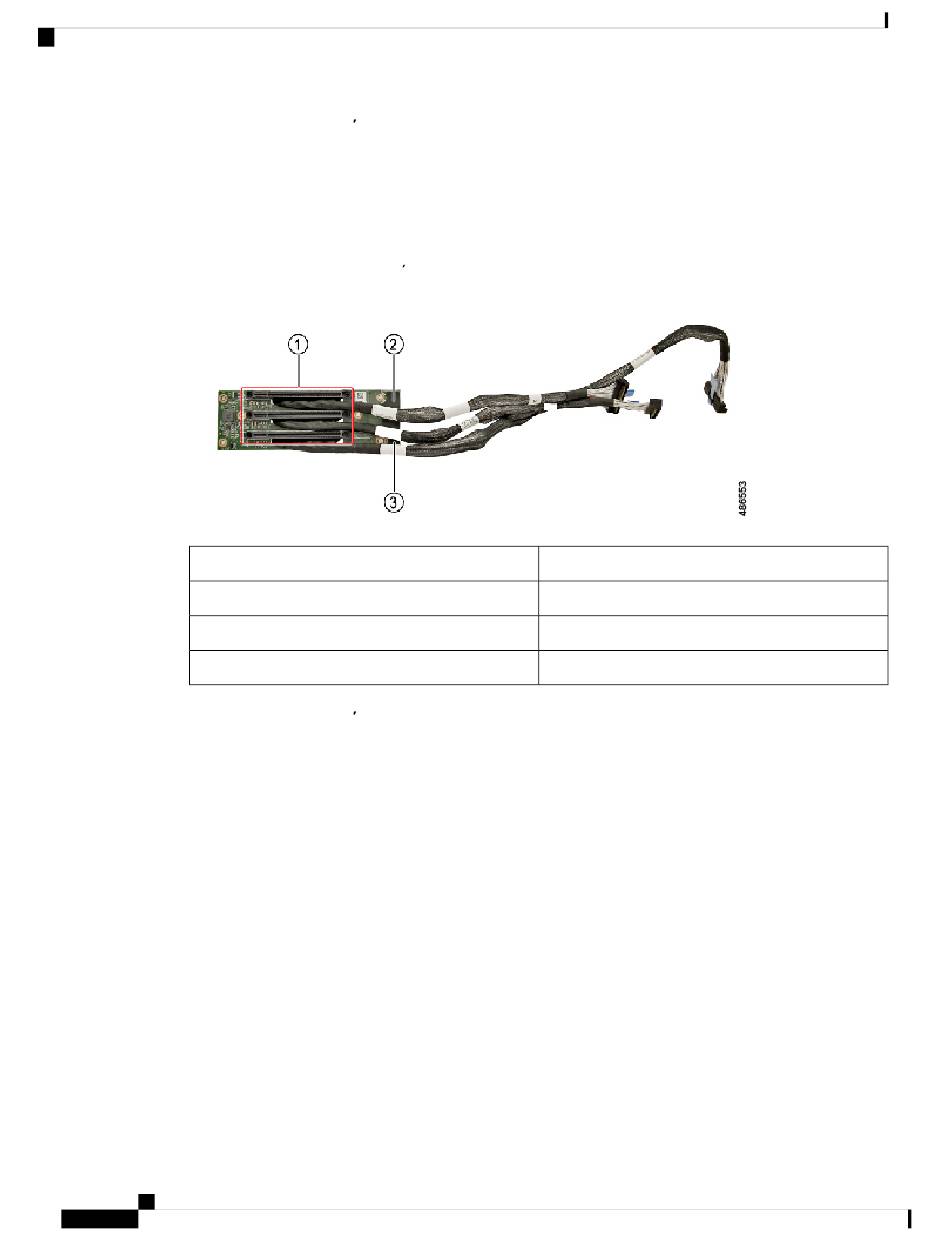

Illustration 17 : Composants du module d extension du CEM (gauche)
Article
1
2
3
Composants du module d extension du CEM (droit)
Le module d'extension du CEM est offert en versions gauche et droite selon l'endroit où il est installé dans
le châssis. Chaque module d'extension CEM est différent. Le module d'extension CEM droit est un bâti
métallique à deux logements qui contient la carte CEM droite.
Le module d'extension CEM droit, la carte CEM droit et leurs composants sont documentés ici pour référence.
Le module d'extension, la carte et ses composants ne peuvent pas être réparés.
Guide de service et d'installation pour serveur Cisco UCS C885A M8
24
Description
Connecteurs PCIe x16 (montage sur câble)
Connecteur du ventilateur (situé à l'arrière)
Connecteur d'alimentation (situé à l'arrière)
