Princip fungování - systém cheminęair standard odvádí konvekční horký vzduch z dýmníku a mísí ho s okol-
ním novým vzduchem v bytě.Tento vzduch je pak přiváděn do hlavních místností, které mají být vytápěny,
pomocí rozvodného systému. Tento systém tvoří roury s tepelnou a zvukovou izolací, různé derivační doplňky
a regulovatelné výústky.
Topeniště - musí to být topeniště uzavřeného typu, vodotěsné, vyrobené a instalované v souladu s platnými
normami a předpisy NF DTU N°24.2.
Dýmník - právě tak jako topeniště, musí být dýmník vyroben a instalován v souladu s platnými normami a
předpisy. Navíc musí být vybaven dekompresní mřížkou s průchodem vzduchu alespoň 500 cm
Nasávání vzduchu - se provádí pomocí kovové poloohebné roury, třídy M0 (nehořlavé), která je připojena k TKV.
Pak je spuštěna do dýmníku a končí pod úrovní spodního rámu dekompresní mřížky směrem k zadní části topeniště.
TKV - je vybavena ruční nebo automatickou sondou a automaticky se uvede do chodu, jakmile se dosáhne
teploty 40° (přibližně). Automaticky se vypne při teplotě nižší než 30°. Tyto prahové teploty se dají na ručně
nastavitelných modelech navolit manuálně.
Umisťuje se především v podstřešku a přibližně ve vzdálenosti 1 m vzhledem k ose kouřovodu topeniště. Musí
být položena na nějakou pevnou podložku, např.na 2 pevné desky, mezi něž se vloží asi 5 cm silná nehořlavá
polotuhá izolace. TKV nesmí být pokryta izolační vrstvou, aby se umožnila normální ventilace motoru.
Systém rozvodu - rozvod vycházející z TKV je tvořen tepelně a zvukově izolovanými kovovými rourami třídy
M0/M1. Hlavní roura musí mít stejný průměr jako průměr výstupní trysky TKV a derivace musí mít průměr 125
jako výústky. Aby se redukovaly tlakové ztráty, rozvod musí být instalován tak, aby se maximálně omezilo použití
kolen. Spojení TKV a rozvodů se provádí pomocí spojovacích doplňků (Y, derivačních spojek, které mohou
být izolovány, objímek/upevňovacích kroužků, samolepicích hliníkových pásek).
Distribuční výústky - se instalují na stěně nebo na stropě (nejčastější případ) a pokud možno v rohu proti dveřím.
Elektrické připojení - Před jakýmkoliv připojením je naprosto nezbytné, aby elektrická síť odpovídala platným
normám. Vodič, který je určen k zapojení TKV, musí být vybaven jističem a zařízením pro vypnutí, mající oteví-
rací vzdálenost alespoň 3 mm. Spojení mezi kabely přístroje a přívodem el. proudu musí být provedeno pomocí
svorek schválených v rámci EU ve vodotěsné krabičce, k jejímuž otevření je nezbytný nějaký nástroj.
Poznámka - Přístroj se nesmí vypínat v době intenzivního chodu topeniště. Před prvním použitím odstraňte
v turbíně přepravní ochrannou pěnu.

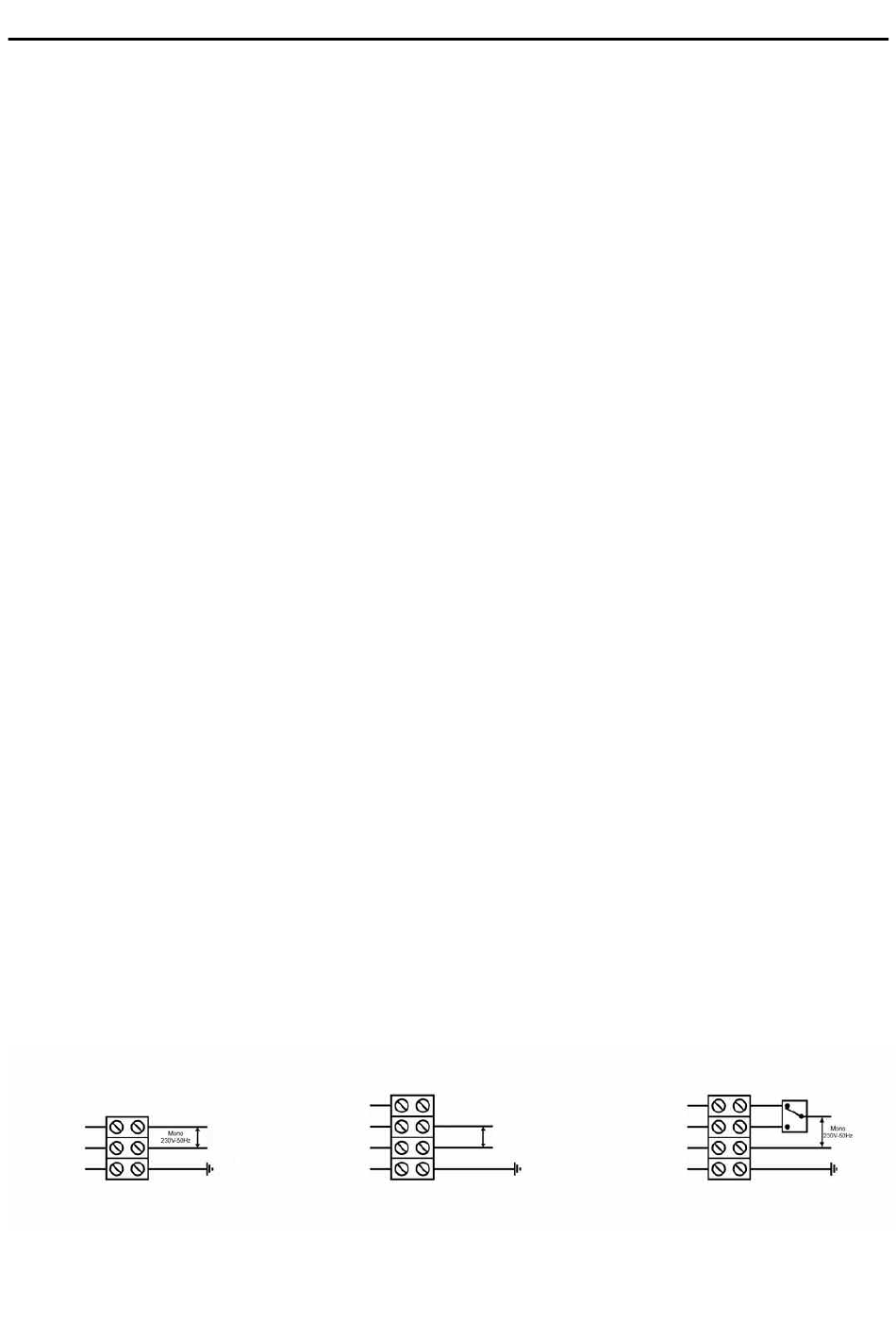

Schéma elektrického připojení:
TKV cheminęair se připojí do el. sítě při dodržení následijících schémat pro kabelové připojení
Hnědý
Modrý
Zeleno-žlutý
Chemin'Air 2/3 et 3/5 1 rychlost
Záruční lhůta - platí 24 měsíce a vztahuje se pouze na teplovzdušné ventilační jednotky používané pro tento
výrobek normálním způsobem a týká se výhradně výměny dílů, které byly naším servisním oddělením uznány
za vadné.
Černý
fáze
Hnědý -Černý
Nulová
Modrý
Zeleno-žlutý
Chemin'Air 3/5 et 5/7 2 rychlosti
Pouze použití velké rychlosti
Chemin'Air
®
Standard
Černý
fáze
Hnědý -Černý
Nulová
Modrý
Zeleno-žlutý
Chemin'Air 3/5 et 5/7 2 rychlosti
Použití malé a velké rychlosti
- CZ
TKV
.
2
Vypínač/přepínač
fáze
Nulová
