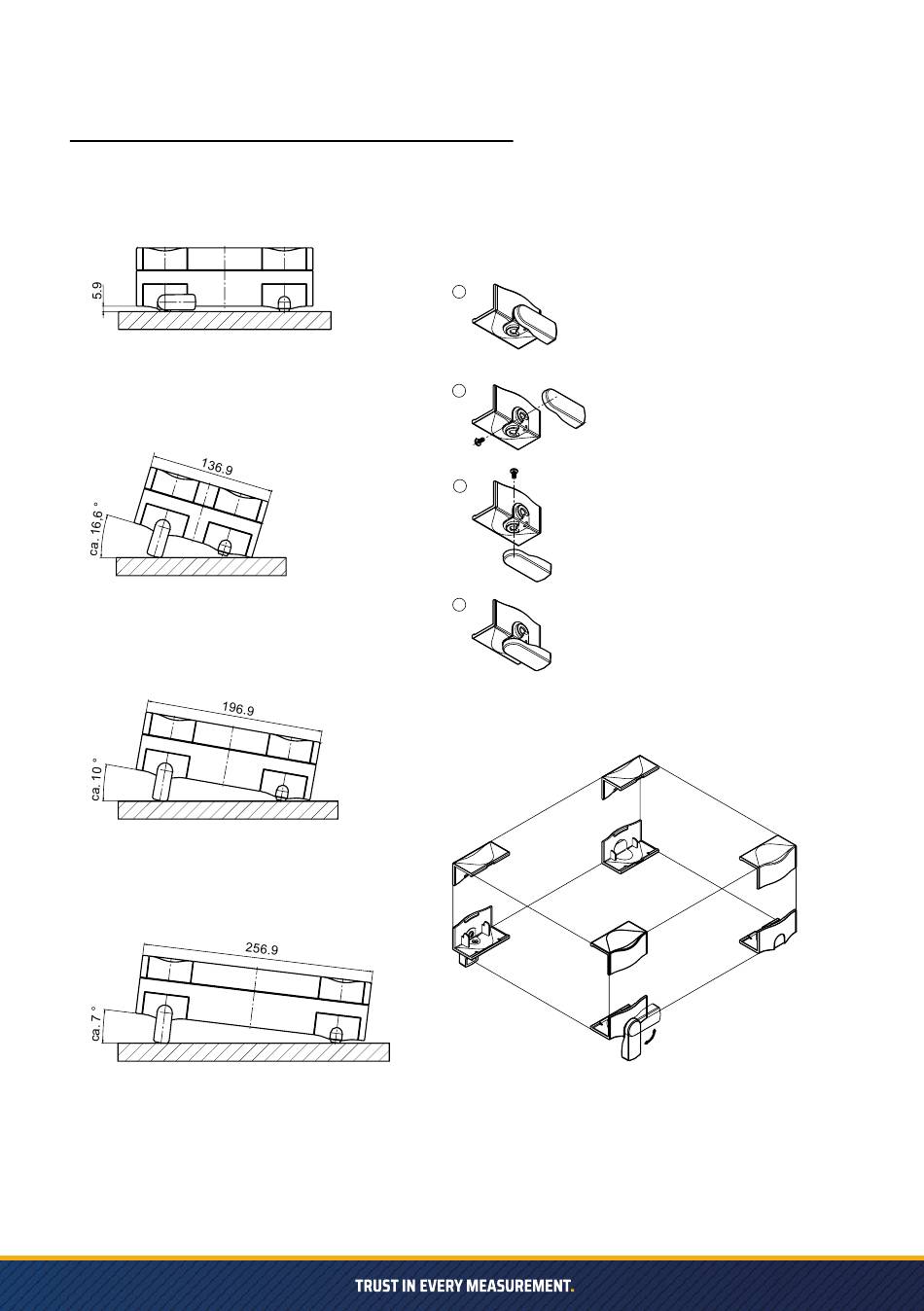

3. Jeux de capuchons / transformation du pied et application
Changement de montage pour une application verticale
Ummontieren für Vertikalanwendung
1
2
3
4
Kit de capuchons :
Kappensatz: BOTEGO BO KS 3
1 x Fußkappe-l
1 x Capuchon de pied-l
1 x Fußkappe-r
1 x Capuchon de pied-r
Position für Horizontalanwendung:
Position pour application horizontale :
Fußkappe rechts: HR (horiz. rechts)
Capuchon de pied droit : HR (horiz. droite)
Fußkappe links : HL (horiz. links)
Capuchon de pied gauche : HL (horizon.
gauche)
Desserrer la vis
Schraube lösen
Changement de position pour une appli-
cation verticale :
Ummontieren auf Vertikalanwendung:
Fußkappe rechts: VL (vertik. links)
Capuchon de pied droit : VL (vertical
Fußkappe links : VR (vertik. rechts)
gauche)
Capuchon de pied gauche : VR (vertical.
droite)
Bei Vertikalanwendung:
Pour une application verticale :
Fußkappe rechts links montieren,
Fußkappe links rechts montieren.
Monter le cache-pied à droite à gauche,
Monter le capuchon de pied gauche à
droite.
4 x Kappe oben
4 x Capuchon supérieur
2 x Capuchon en bas
2 x Kappe unten
3
