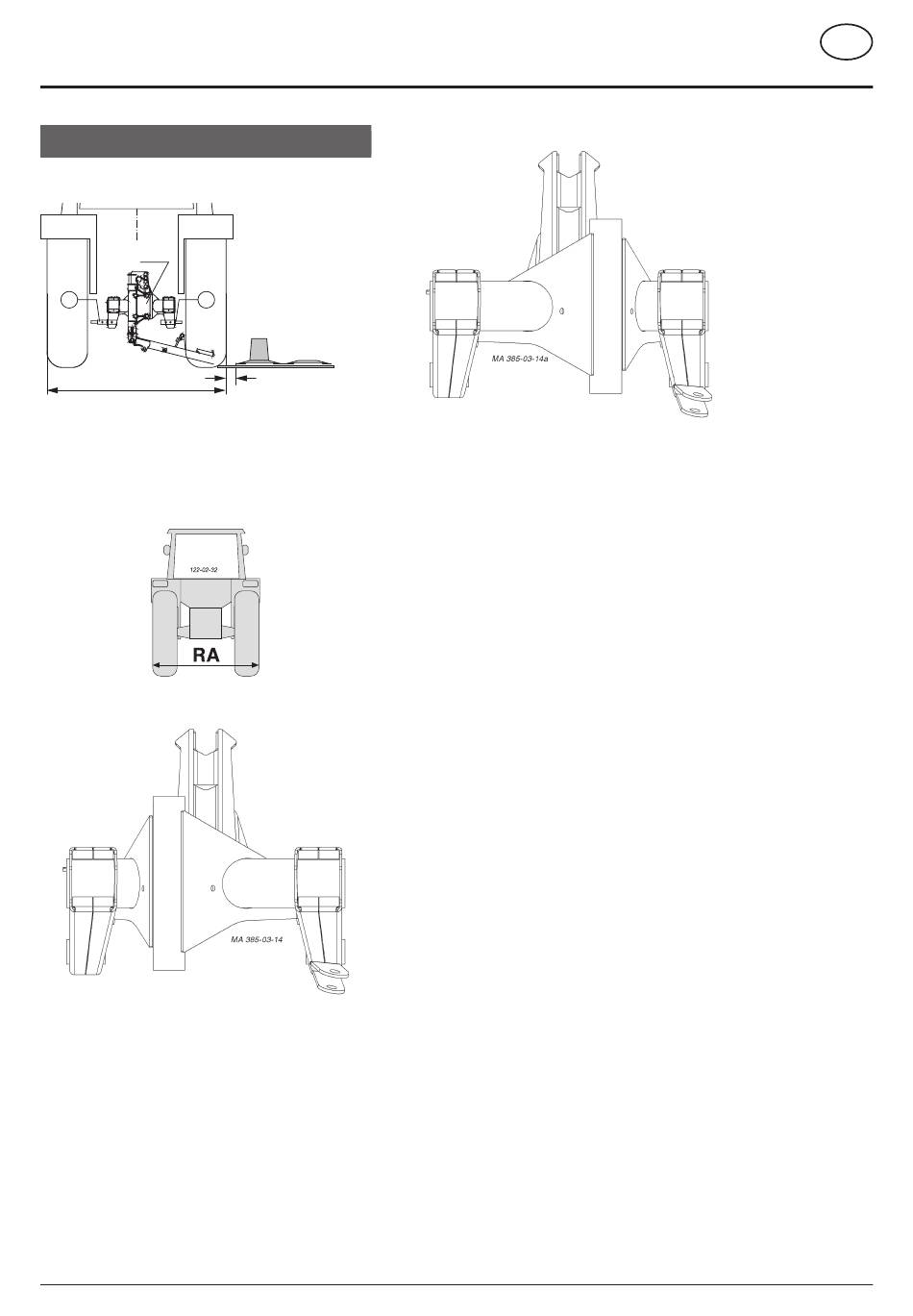

Variantes d'attelage
La distance entre l'assiette et le pneu du tracteur doit être
aussi réduite que possible (X1).
Pos. A
50
51
122-02-43
1900 mm
Montez la console et les pitons d'attelage en fonction du
tracteur utilisé.
S'adapter au tracteur
1. Mesurer les dimensions extérieures des pneus de
tracteur (RA).
2. Montez la console en conséquence (RL)
Pos. A (RA = 1800 à 2300 mm).
Pos. A
1900-FR SEITENVERSATZ_3741
Pos. B (RA = 2000 à 2600 mm).
X1
3. Montez les pitons d'attelage (50, 51) en conséquence.
Exemple 1 :
Tracteur d'une largeur de RA = 1900 mm.
• Console en Pos. A
• Distance X1 = +100 mm / +50 mm / 0 mm
- Adapter les pitons d'attelage en conséquence (50, 51).
Exemple 2 :
Tracteur d'une largeur de RA = 2400 mm.
• Console en Pos. B
• Distance X1 = +40 mm / -10 mm / -60 mm
- Adapter les pitons d'attelage en conséquence (50, 51).
- 55 -
ANNEXE
Lorem ipsum
Pos. B
