O'Fallon MO USA 63368
Tel.: 1 800 695-1901
www.ReznorHVAC.com
© 2014 Reznor, LLC. All rights reserved.
All other trademarks are the property of their respective organizations.
INSTRUCTIONS D' INSTALLATION
Trousse de relais «EGHB»
L'INSTALLATION DOIT ÊTRE EXÉCUTÉE PAR UN TECHNICIEN QUALIFIÉ
RISQUE D'ÉLECTROCUTION
ATTENTION
COUPER L'ALIMENTATION
AVANT DE MANIPULER LES CIRCUITS INTERNES
Reznor LLC

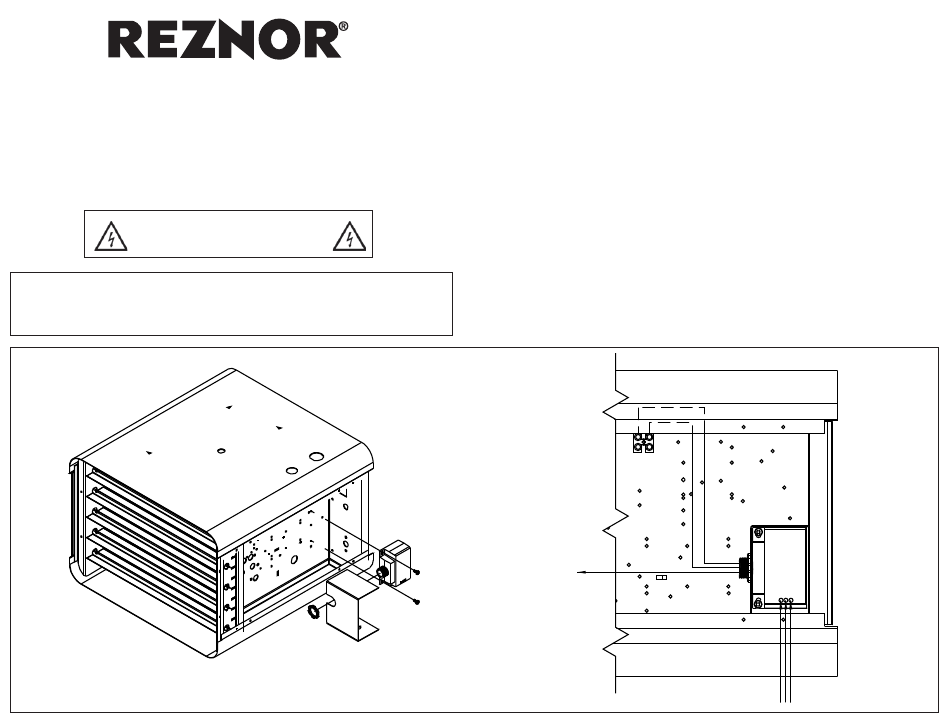

INSTALLATION :
1) Enlever le panneau d'accès aux contrôles de l'appareil.
2) Positionner le relais dans le compartiment des contrôles et fi xer à l'aide des vis
fournies.
3) Joindre le thermostat à bas voltage avec les bornes de la section contrôle du relais.
4) Effectuer la connexion du relais en se référant au diagramme de câblage
sur le panneau d'accès.
5) Replacer le panneau d'accès et rétablir l'alimentation.
6) Vérifi er le bon fonctionnement en ajustant temporairement le thermostat au
maximum puis au minimum. Ajuster le thermostat au point de consigne désiré.
INS193-200705-01
T1
T2
R1
