Lista de piezas del soporte de pared

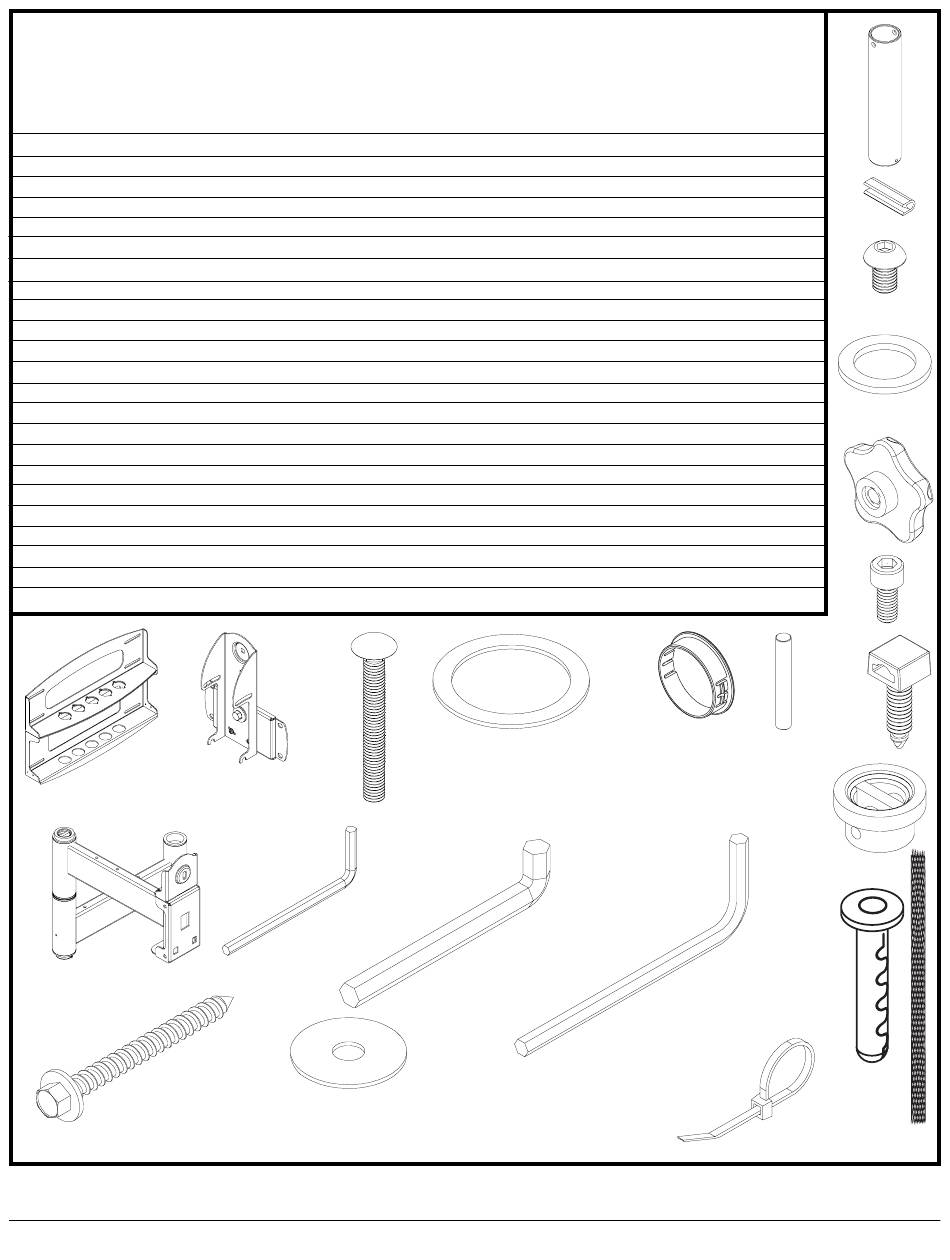

Antes de comenzar, asegúrese de que su producto incluye todas las piezas indicadas en la lista.
DESCRIPCIÓN
A placa de pared
B armazón de inclinación y giro
C armazón del brazo
D eje del brazo de soporte de pared 1
E ribete de vinilo
F tornillo de rosca M10 x 15 mm
G arandela de nilón .505 x .062"
H perilla ajuste de la inclinación
I perno cabeza 3/8"-16 x 3.25"
J arandela delrin de 1.525 x .062" 2
K tornillo hueca 8 x -32 x 0.375"
L cubierta plástica de acabado
M pasador de sujeción
N tapón retenedor
O tornillo de madera 5 x 3"
P arandela de 250 x 1 x .068"
Q llave allen de 9/64
R clips de sujeción de cables
S sujetacables
T funda de malla de poliéster 36" 1
U llave allen de 6 mm
V llave allen de 10 mm
W anclaje para concreto
A
B
C
O
Algunas piezas pueden verse un poco diferentes a la ilustración
PLA60-UNLP-GB PLA60-UNLP-GS
Cant. Nº de pieza Nº de pieza
1
201-P1040
201-C4040
1
201-P1093
201-C4093
1
201-P1072
201-C4072
201-1041
201-1041
3
600-1012
600-1012
8
520-9262
520-9262
1
540-1074
540-1074
1
560-0108
560-0108
1
520-1315
520-1315
540-1070
540-1070
1
520-1210
520-1210
8
590-1123
590-1123
1
580-1166
580-1166
1
590-1007
590-1007
8
520-1243
520-1243
8
540-1063
540-1063
1
560-9728
560-9728
4
590-1166
590-1166
4
590-1168
590-1168
600-1015
600-1015
1
560-9716
560-9716
1
n/a
n/a
8
590-1025
590-1025
I
J
Q
P
29 of 39
PLAV60-UNLP-GB PLAV60-UNLP-GS
Nº de pieza
201-P1040
201-P1048
201-P1049
201-1041
600-1012
520-9262
540-1074
560-0108
520-1315
540-1070
520-1210
590-1123
580-1166
590-1007
520-1243
540-1063
560-9728
590-1166
590-1168
600-1015
560-9716
560-9727
590-1025
