Installation and Assembly

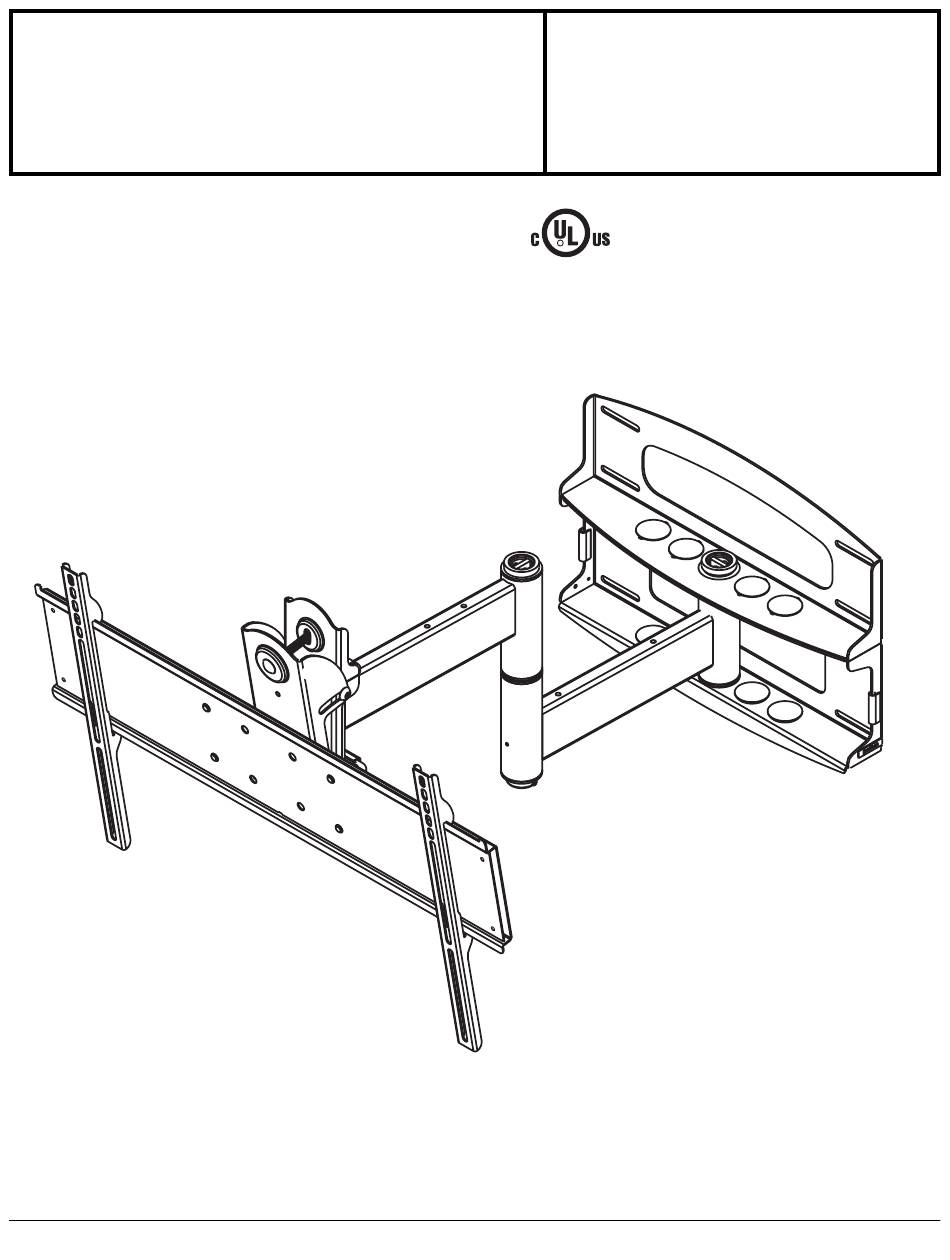

Swivel Arm for 37" - 60" Plasma Screens
3215 W. North Ave. • Melrose Park, IL 60160 • (800) 729-0307 or (708) 865-8870 • Fax: (708) 865-2941 • www.peerlessmounts.com
- Universal Articulating
Models: PLA60-UNLP-GB, PLA60-
UNLP-GS, PLAV60-UNLP-GB, PLAV60-
UNLP-GS
This product is UL Listed. It must be
installed by a qualified professional
R
installer.
Maximum UL Load Capacity: 175 lb (79 kg)
ISSUED: 11-20-06 SHEET #: 202-9179-2 12-05-06
Table des Matières
Manuels Connexes pour PEERLESS Mounts PLA60-UNLP-GB
Sommaire des Matières pour PEERLESS Mounts PLA60-UNLP-GB
- Page 14 Installation et montage - Support mural articulé Modèles : universel pour écrans plasma de 37 à 60 po PLA60-UNLP-GB, PLA60-UNLP-GS, PLAV60-UNLP-GB, PLAV60-UNLP-GS Ce produit est homologué UL. Il doit être installé par uninstallateur professionnel qualifié. Capacité de charge maximale préconisée par UL : 175 lb (79 kg) 3215 W.
-
Page 15: Outils Nécessaires Au Montage
Lire la feuille d’instructions avant de commencer l’installation et le montage. AVERTISSEMENT • Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les avertissements contenus dans cette fiche d’installation. Pour toute question concernant les instructions ou les avertissements, veuillez appeler le service à... -
Page 16: Liste Des Pièces Du Support Mural
Liste des pièces du support mural Avant de commencer, veuillez vous assurer que toutes les pièces énumérées sont incluses. PLA60-UNLP-GB PLA60-UNLP-GS PLAV60-UNLP-GB PLAV60-UNLP-GS DESCRIPTION Qté Pièce nº Pièce nº Pièce nº Pièce nº A plaque murale 201-P1040 201-C4040 201-P1040 201-C4040... -
Page 17: Liste Des Pièces
Avant de commencer, veillez à ce que toutes les pièces énumérées PLA 60-UNLP-GB PLA 60-UNLP-GS Liste des pièces PLAV 60-UNLP-GB PLAV 60-UNLP-GS Description Qté Pièce nº Pièce nº AA support adaptateur 201-P1110 201-C4110 BB support adaptateur peu profond 200-P1754 200-C4755 CC support adaptateur profond 200-P1750 200-C4751... -
Page 18: Fixations Phillips Du Support Adaptateur
Fixations Phillips du support adaptateur M4 x 12 mm (6) M5 x 12 mm (4) M6 x 12 mm (4) 504-9013 520-1027 520-1128 M8 x 16 mm (6) M5 x 25 mm (4) M6 x 20 mm (4) 520-9257 520-9543 520-9402 M4 x 25 mm (4) M6 x 25 mm (4) -
Page 19: Installation Sur Des Murs À Montants En Bois
Installation sur des murs à montants en bois AVERTISSEMENT • L’installateur doit s’assurer que la surface de support puisse soutenir sans danger la charge totale de l’équipement ainsi que des pièces et composants qui y sont attachés. • Serrez fermement les vis à bois pour que la plaque murale tienne solidement en place, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien. -
Page 20: Installation À Un Mur En Béton
Installation à un mur en béton AVERTISSEMENT • Le béton doit avoir une densité minimale de 2 000 psi. Du béton de moindre densité risque de ne pas soutenir la cheville pour béton. • Assurez-vous que la surface de support puisse soutenir sans danger la charge totale de l’équipement ainsi que des pièces et composants qui y sont attachés. - Page 21 AVERTISSEMENT • Si vous n’êtes pas certain que le produit est installé correctement, appelez le service à la clientèle. Remarque : Il y a cinq positions de montage possibles. La position centrale est illustrée (à droite). Faites glisser la rondelle (J) par dessus l’axe du support mural (D).
- Page 22 Attachez deux bordures en vinyle (E) à la plaque murale (A). Attachez ensuite une bordure en vinyle au bas de la boîte de rotation du bras articulé (C). Insérez un embout de finition (L) dans chaque trou inutilisé de la plaque murale (A). BOÎTE DE ROTATION Insérez le boulon de carrosserie (I) dans l’orifice supérieur support inclinable et rotatif (B) et maintenez-le avec du ruban adhésif.
- Page 23 AVERTISSEMENT • Pour lever et positionner le téléviseur plasma en toute sécurité, faites-vous aider par une autre personne ou utilisez un dispositif de levage mécanique. Insérez deux vis M10 (F) dans la boîte de rotation du bras articulé (C) comme illustré. Laissez environ ¼ po de filetage exposé.
-
Page 24: Installation Des Supports Adaptateurs
Installation des supports adaptateurs Veuillez vous reporter au tableau de compatibilité avec l’écran pour déterminer les fixations à utiliser. Afin d’éviter d’égratigner l’écran, posez un morceau de tissu sur une surface plane et de niveau qui peut supporter le poids de l’écran. Déposez l’écran à plat, tourné vers le bas. Si l’écran possède des boutons à l’arrière, enlevez-les pour pouvoir attacher les supports adaptateurs. -
Page 25: Montage Et Démontage D'un Écran Plat
Montage et démontage d’un écran plat Veuillez vous reporter à la feuille d’instructions pour la fixation du support adaptateur au support. Accrochez les supports adaptateurs (BB ou CC) au support adaptateur (AA), puis faites pivoter lentement l’écran comme illustré. Faites au moins six tours de vis dans le sens des aiguilles d’une montre pour vous assurer que l’écran ne puisse se détacher comme illustré... - Page 26 Selon les dimensions et le poids de l’écran plasma, S’il est trop difficile de régler la rotation de l’écran, le support mural articulé peut s’incliner dans desserrez les vis comme illustré à la figure 9.1 différents angles, ce qui peut donner l’impression à...
