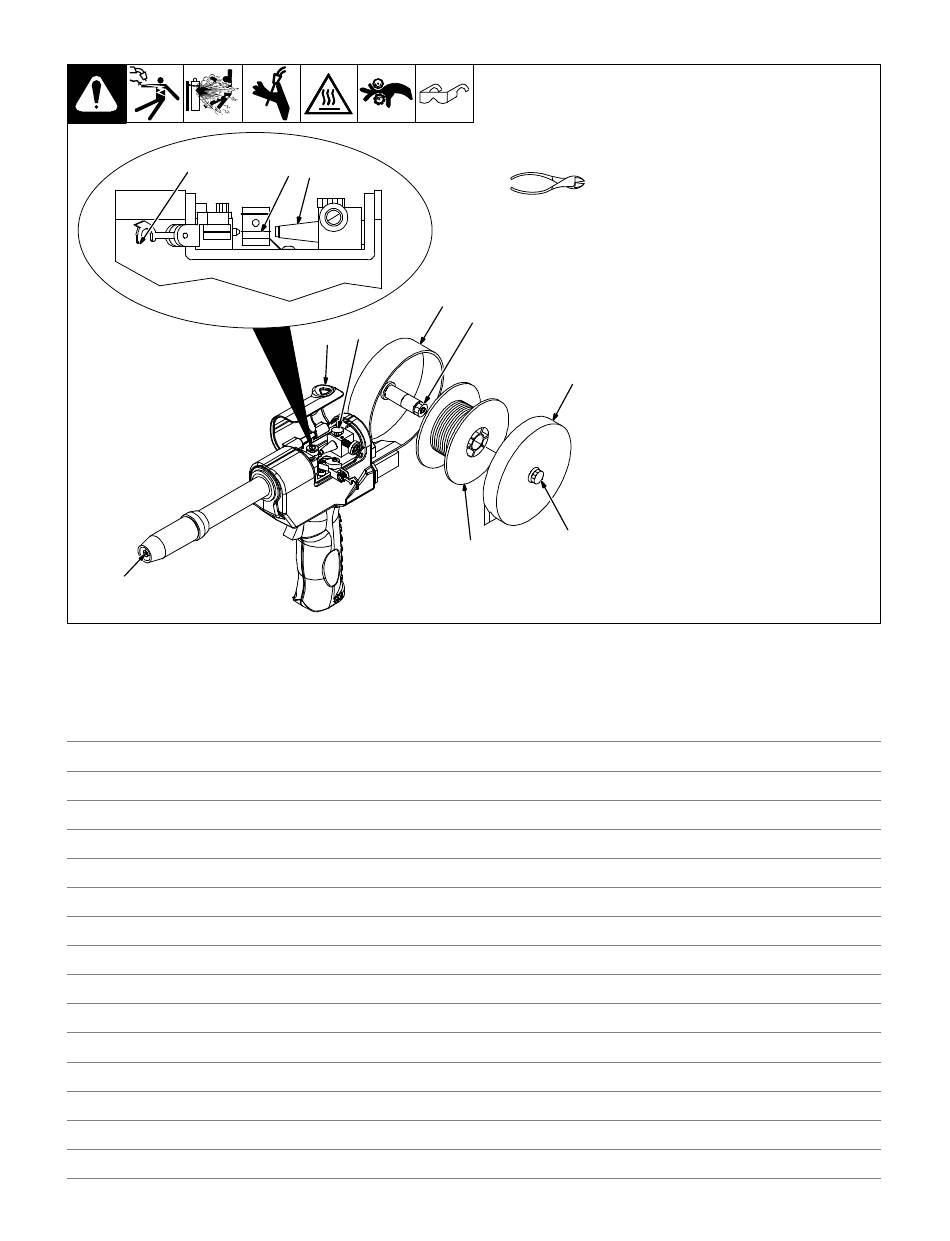

4-21. Fil de soudage par filetage pour Spoolmatic 15/30A
6
9
Commentaires
.
Une liste complète des pièces est disponible sur www.MillerWelds.com
8
7
11
1
Outils nécessaires :
2
10
3
4
5
1
Couvercle supérieur
2
Boîtier
3
Couvercle du bidon
4
Vis à oreilles (couvercle du bidon)
Desserrer la vis à oreilles et retirer le
couvercle.
5
Bobine de fil
Dégager le fil de la bobine, couper toute
extrémité coudée et dérouler un segment de
fil de 6 po (150 mm) de longueur.
6
Dispositif de pression à galet
Soulever le bras et ouvrir l'ensemble galet
de pression.
7
Guide d'entrée de bidon
8
Gorge du galet d'entraînement
.
Utiliser la petite gorge pour les fils de
calibre 0,035 po (0,9 mm) et plus petit et
la grande gorge pour les fils de calibre
0,047 po (1,2 mm) ainsi que 1/16 po
(1,6 mm).
9
Bec contact
Guider le fil dans le guide d'entrée de bidon,
sur la gorge du galet d'entraînement et le
faire sortir par la pointe de contact.
Installer la bobine de manière à ce qu'elle se
dévide par le bas.
10 Écrou de freinage de la bobine
Si nécessaire, tourner légèrement l'écrou
dans le sens antihoraire pour installer la
bobine.
11 Vis à oreilles (rotation du bidon)
Desserrer la vis à oreilles pour faire tourner
le bidon.
Fermer et assujettir l'ensemble galet de
pression.
Réinstaller le couvercle supérieur et le
couvercle du bidon.
OM-278174 Page 29
150 436-F
