6. Tracer pour appliquer les changements et les sauvegarder dans l'EEPROM :
F4
06
00
Réponse
F4
06
00

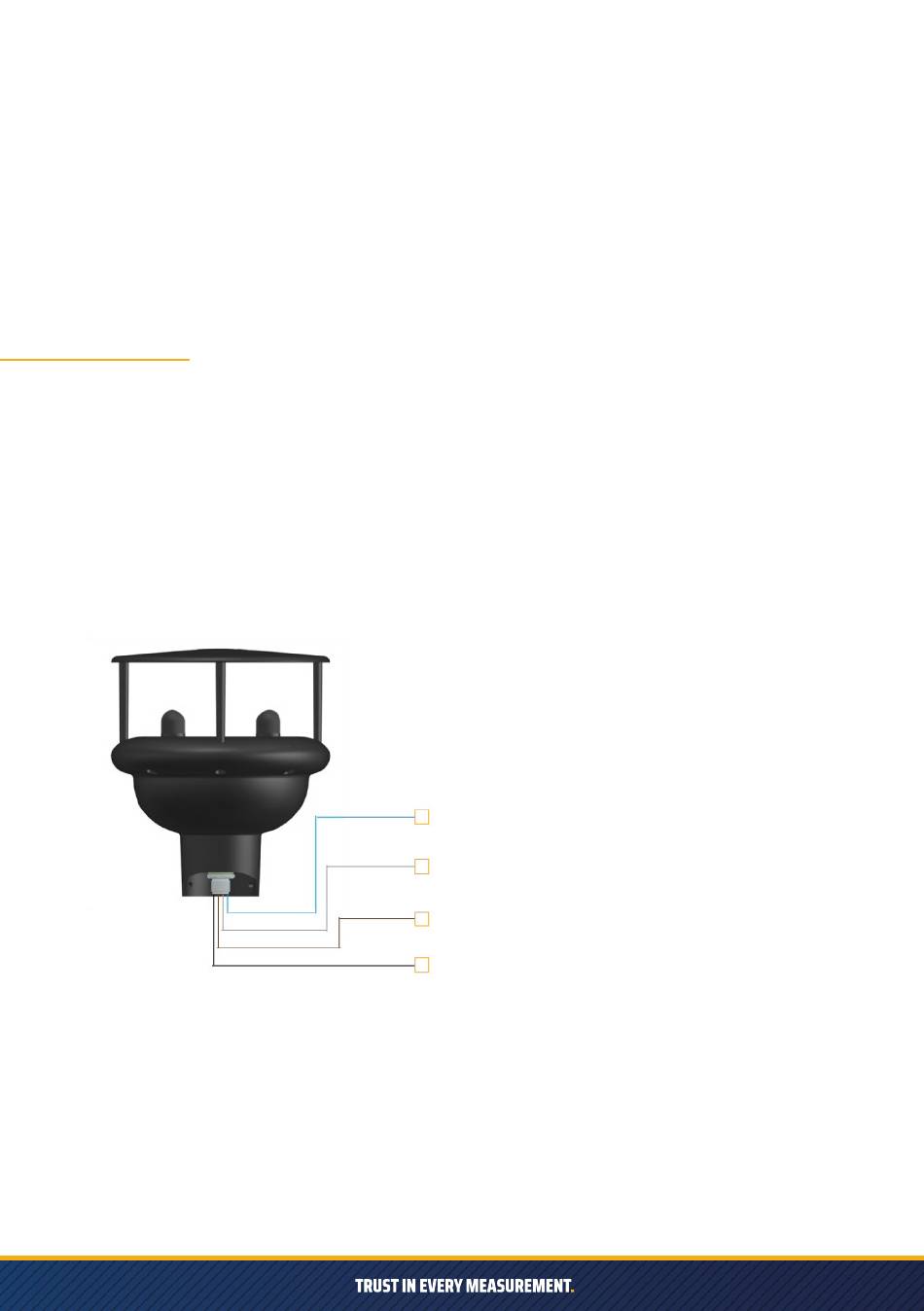

CONNEXION
Un connecteur M12 à 4 broches est placé en bas. L'appareil est fourni avec un câble de 5 ou 10 m de long
selon la version.
Fonction des couleurs :
VCC: bleu
0 V: blanc
A: marron
B: noir
Résistance de terminaison (120 Ω) selon la version : RT/NO RT
43
00
01
43
00
01
Vcc (9-30 Vdc)
0 V
A
B
AD
7B
AD
7B
7
