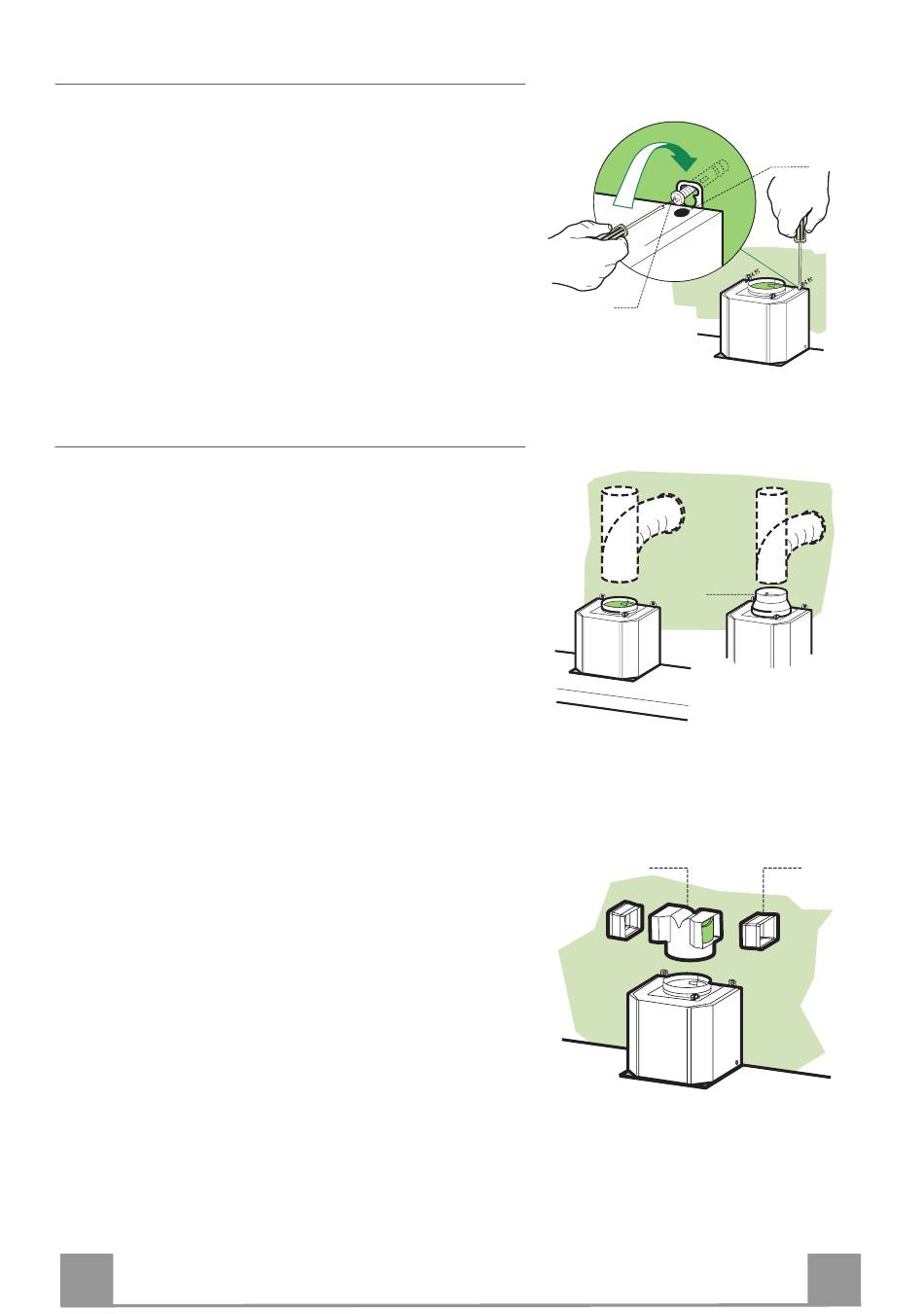

Τοποθέτηση σώµατος απορροφητήρα
• Πριν στερεώσετε το σώµα του απορροφητήρα, σφίξτε τις 2
βίδες Vr που βρίσκονται στα σηµεία στήριξης του απορρο-
φητήρα.
• Στερεώστε το σώµα του απορροφητήρα στις βίδες 12a.
• Σφίξτε οριστικά τις βίδες στήριξης 12a.
• Ρυθµίστε τις βίδες Vr για να αλφαδιάσετε το σώµα του απορ-
ροφητήρα.
ΕΞΟ∆ΟΣ ΑΕΡΑ ΜΟΝΤΕΛΟΥ ΑΠΑΓΩΓΗΣ
Για την εγκατάσταση του µοντέλου απαγωγής, συνδέ-
στε τον απορροφητήρα στο σωλήνα εξόδου µε έναν
άκαµπτο ή εύκαµπτο σωλήνα o150 ή 120 mm, η επιλο-
γή του οποίου επαφίεται στον εγκαταστάτη.
• Για σύνδεση µε σωλήνα o120 mm, τοποθετήστε τη
φλάντζα συστολής 9 στην έξοδο του σώµατος του
απορροφητήρα.
• Στερεώστε το σωλήνα µε κατάλληλα κολάρα. Τα
αναγκαίο υλικό δεν διατίθεται µε τον εξοπλισµό.
• Αφαιρέστε τυχόν φίλτρο ενεργού άνθρακα.
ΕΞΟ∆ΟΣ ΑΕΡΑ ΜΟΝΤΕΛΟΥ ΑΝΑΚΥΚΛΩΣΗΣ
• Τοποθετήστε πρεσαριστά το ρακόρ 15 στην έξοδο
του σώµατος του απορροφητήρα.
• Τοποθετήστε από τα πλευρά τις προεκτάσεις 14.1
στο ρακόρ 15.
• Βεβαιωθείτε ότι η έξοδος των προεκτάσεων 14.1
συµπίπτει µε τα στόµια της καµινάδας οριζοντίως και
καθέτως. Σε αντίθετη περίπτωση, διορθώστε τη θέση
αντιστρέφοντας
τοποθετήστε τα εξαρτήµατα µε τον ίδιο τρόπο.
• Βεβαιωθείτε για την παρουσία του φίλτρου ενεργού
άνθρακα.
