consignes d'installation

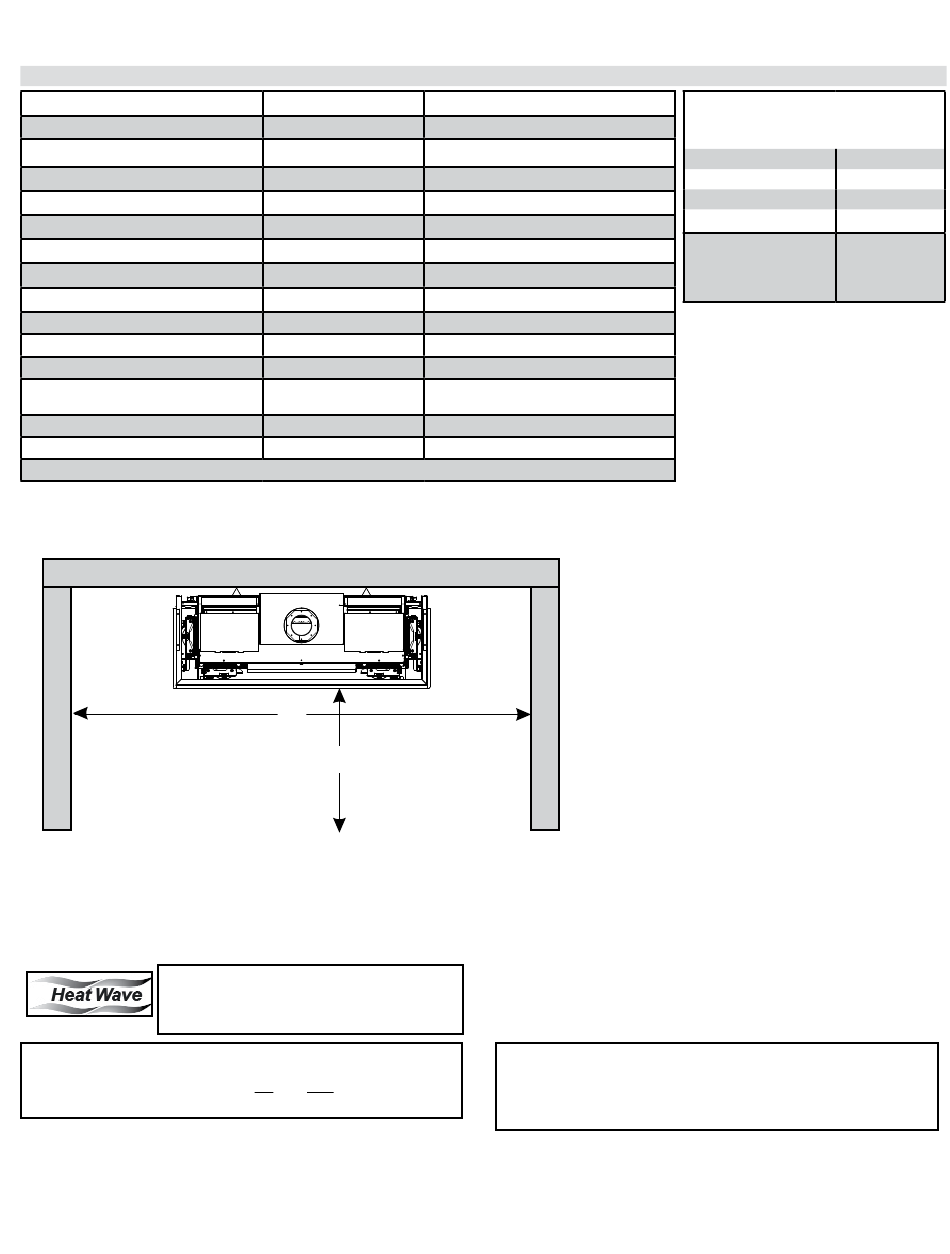

Dégagements pour le modèle CB40E (3 faces)
Dégagements - Modèle à 3 faces
A : À partir du plancher
A : Hauteur du manteau (min.)
B : Mur latéral (sur un côté)
C : Largeur de l'enceinte (min.)
D : Profondeur du manteau (max.)
E : Largeur de l'alcôve
F : Profondeur de l'alcôve
G : De l'enceinte au plafond (max.)
H : Sortie d'air de convection
I : Profondeur de l'enceinte (min.)
J : Hauteur de l'ouverture
K : Du plafond (min.) - pour les 3
côtés
L : Enceinte (min.)
Socle
** Voir le tableau des dégagements du manteau dans le présent manuel.
* Une aire ouverte de 120 po
2
- Cette aire ouverte peut se situer à l'avant, sur les côtés et/ou au-dessus de l'appareil, comme illustré dans les 4 schémas de la page suivante.
Les dégagements et encadrements à respecter
sont différents pour le système de conduit d'air
HeatWave. Consulter les manuels du HeatWave
pour plus de détails.
Précautions à prendre
Le haut, le fond et les côtés du foyer sont délimités par des espaceurs.
L'embout en métal de l'espaceur NE peut PAS être encastré dans
une construction combustible.
22 | City Series CB40E-1
Dimensions
0 po min.
**
8-1/2 po (216 mm)
48-7/16 po (1230 mm)
**
84 po (2134 mm)
36 po (914 mm)
0 po - 3 po (76 mm)
120 po
(774 cm
) min.
2
2
19 po (483 mm)
15-1/16 po (383 mm)
1 1/2 po (38 mm)
63 po (1 600 mm)
0 po
min. (774 cm
), placée à au moins 3 po au-dessus de l'enceinte du foyer, est requise pour toutes les installations.
2
E
F
Alcôve
Mesures à partir du :
Partie inférieure de l'ouverture du foyer
Haut de l'ouverture du foyer
Côté de l'ouverture du foyer
Dimensions intérieures minimales
D'un mur latéral à l'autre (minimum)
Avant de l'appareil
Haut avant de l'enceinte
* Dessus/avant ou côté de l'enceinte
Dimensions intérieures minimales
Bas/haut de l'ouverture du foyer
Jusqu'au sommet du plafond
Depuis la base de l'appareil/du plancher
Aucun socle requis
RISQUE TRÈS ÉLEVÉ D'INCENDIE
en cas de non-respect de ces dégagements (espaces vides) par rapport
aux matériaux combustibles. Il est donc fondamental d'installer le foyer
et le système de ventilation conformément à ces directives.
Dégagements de la cheminée
par rapport aux matériaux
combustibles
Horizontal - Haut
Horizontal - Côté
Horizontal - Bas
Vertical
Passage à travers le
mur/placher/plafond -
en cas d'utilisation d'un
coupe-feu
ATTENTION
3 po
2 po
2 po
2 po
1-1/2 po
