4. Avec l'aide d'une autre personne, soulevez la feuille et attachez-la sur les ancrages aimantés.
La deuxième personne doit continuer à maintenir la feuille en place sur les aimants jusqu'à ce
qu'elle soit fixée.

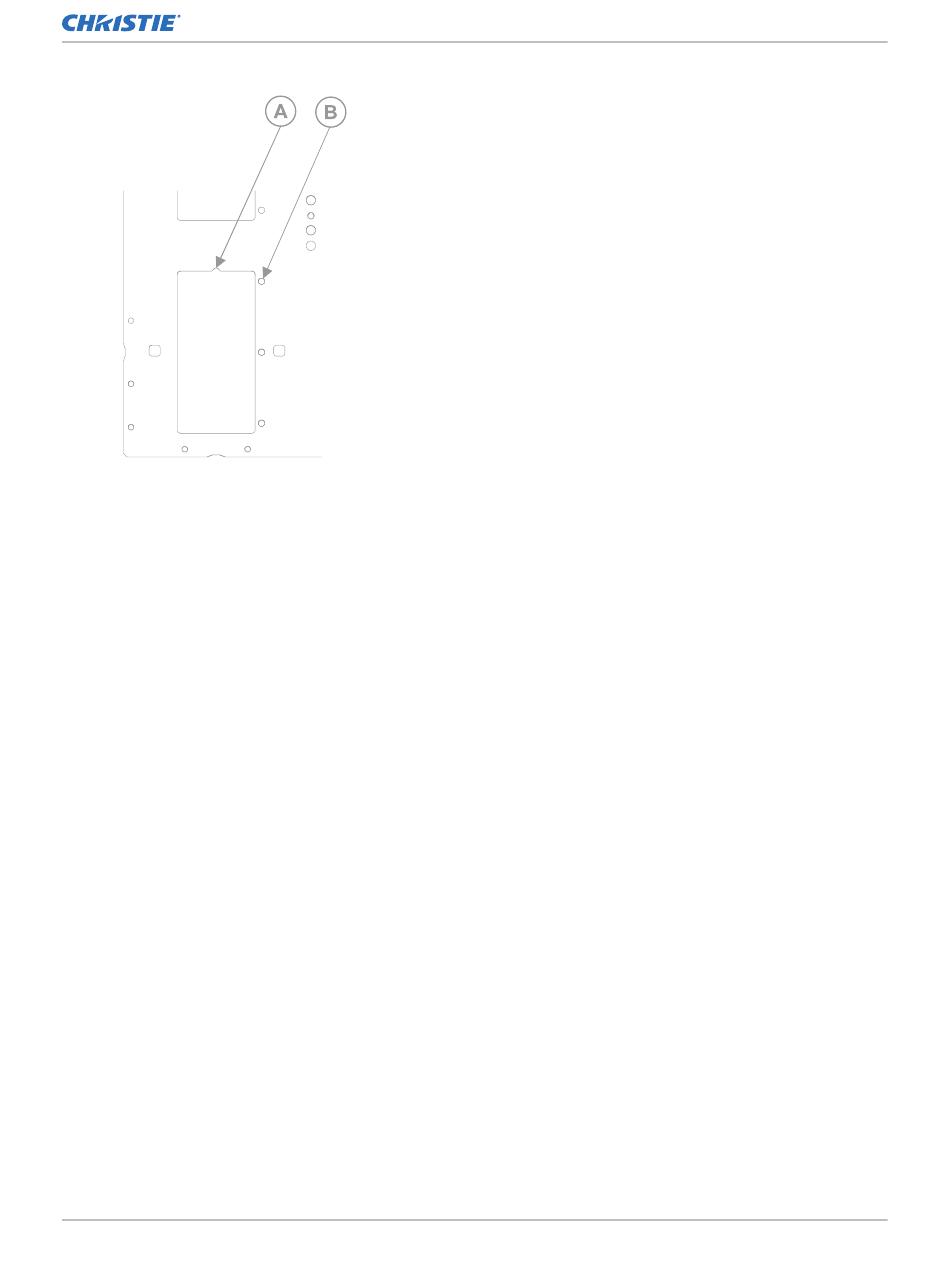

5. Pour fixer la feuille aux ancrages, installez une rondelle et la vis M6 dans le dispositif
d'ancrage. Serrez la vis manuellement.
6. À l'aide d'un niveau laser, mettez la feuille d'équerre et de niveau, en veillant à ce que les
orifices de la feuille soient centrés sur les trous de vis du dispositif d'ancrage.
7. Installez et serrez complètement les rondelles et les vis qui maintiennent la feuille aux
dispositifs d'ancrage à un couple de 9,5 Nm, en vous assurant que tous les trous sont occupés.
8. Pour les autres feuilles de l'alignement, répétez les étapes 2 à 7, sans serrer les vis
mécaniquement tant que toutes les opérations de mise de niveau et d'ajustement n'ont pas
été effectuées.
Réglage de la planéité du mur
Pour vous assurer que les unités d'affichage LED s'installent correctement, ajustez les feuilles de
montage pour qu'elles soient planes.
Lors des ajustements du plan vertical du mur, deux vis doivent, en permanence, fixer la feuille de
montage aux dispositifs d'ancrage.
1. Réglez le niveau laser pour qu'il soit nominalement parallèle au mur, en veillant à ce qu'il y ait
une distance d'environ 65 mm entre la surface du mur et la ligne laser.
Pour obtenir une distance uniforme sur toute la surface du châssis, ajustez le laser suivant les
besoins.
MicroTiles LED Guide d'installation et de configuration
020-102828-02 Rév. 1 (04-2020)
