Installation des dispositifs d'ancrage au mur
Ne laissez pas tomber les dispositifs d'ancrage, car tout dégât risquerait d'affecter leur fonctionnalité.
Remarque : Le non-respect de ces consignes peut entraîner des dommages matériels.
•
Portez des lunettes de protection lorsque vous percez des trous.
1. Préparez la surface de montage.
•
Murs porteurs contigus lisses :

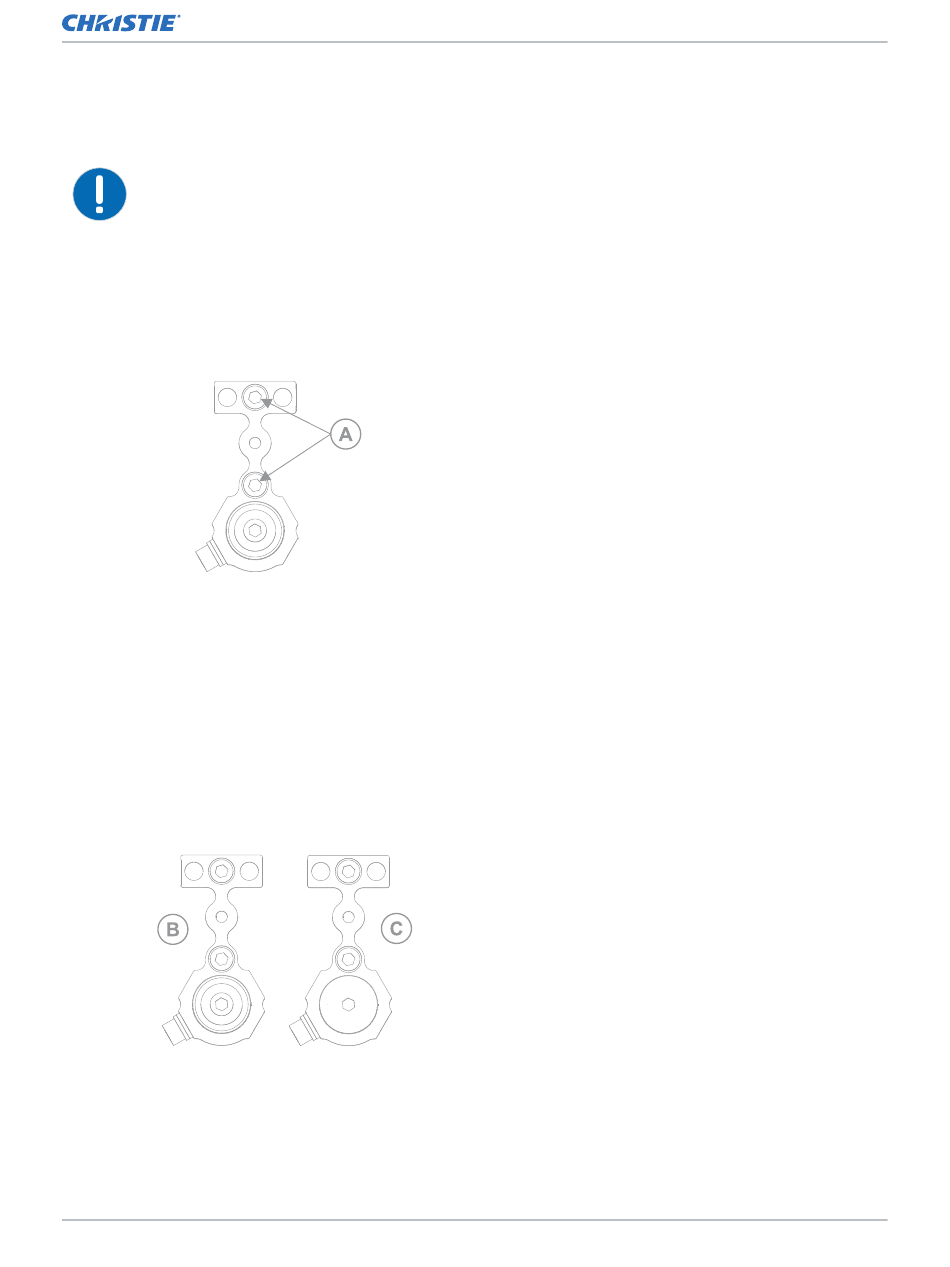

a. À l'aide d'un foret de 3 mm, prépercez les trous de vis de montage (A) pour chaque
emplacement de dispositif d'ancrage dans l'alignement.
Utilisez les réticules pour repérer le centre de chaque trou de montage des dispositifs
d'ancrage.
b. Placez le dispositif d'ancrage sur le gabarit de montage, en veillant à ce que le
dispositif se trouve entièrement à l'intérieur des limites de montage.
•
Pour les constructions à ossature modulaire, de type extrusion ou Unistrut, il doit y avoir
un espacement de 240,1 mm entre le centre des segments verticaux internes. La distance
entre la verticale interne la plus proche et la verticale d'un bord doit être d'environ
219 mm, mais cette valeur peut varier en fonction de l'installation.
2. Installez les vis dans la partie supérieure et au centre du dispositif d'ancrage pour fixer ce
dernier à la surface. Serrez les vis à un couple de 9,5 Nm.
Les dispositifs d'ancrage sont conçus pour accepter des vis à bois #12, ainsi que des vis
mécaniques de 6 mm et de ¼ pouce.
•
Utilisez les dispositifs d'ancrage magnétiques (B) autour du périmètre de la feuille et les
dispositifs d'ancrage non magnétiques (C) pour les emplacements intérieurs.
Pour les dispositifs d'ancrage situés à l'intérieur de la feuille de montage, l'emplacement
de la vis de réglage n'a pas d'importance.
•
Pour les dispositifs d'ancrage situés le long du bord supérieur de l'alignement, faites
pivoter les dispositifs de 180 °, de sorte que la partie en T soit dirigée vers l'intérieur de
l'alignement.
MicroTiles LED Guide d'installation et de configuration
020-102828-02 Rév. 1 (04-2020)
Copyright
©
2020 Christie Digital Systems USA, Inc. Tous droits réservés.
Installation et configuration
17
