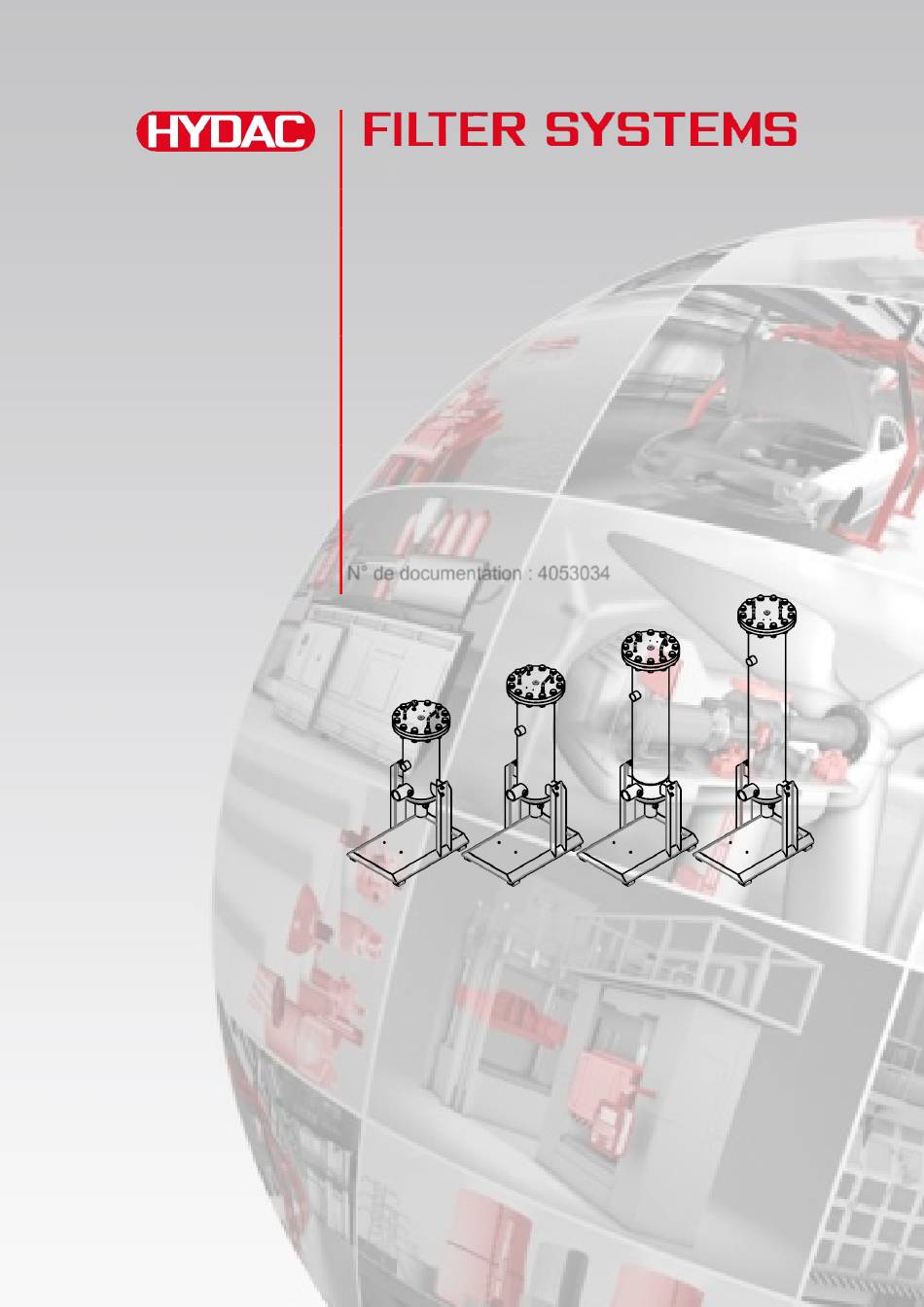

- Page 1 MRF2 MultiRheo Filter Instructions de montage et notice de maintenance Français (traduction de l'original) N° de documentation : 4053034...
- Page 2 électroniques, sans autorisation écrite préalable de l'éditeur. Cette documentation a été élaborée et vérifiée avec le plus grand soin. Malgré cela, il est impossible d'exclure totalement la présence potentielle d'erreurs. Page 2/40 MRF2 16bar MoWa MRF2 16bar 4053034 fr 2020-05-13.docx 2020-05-13...
- Page 3 Éléments constitutifs du filtre ..............21 Dimensions du filtre ................... 22 Schéma hydraulique du filtre ..............23 Indicateur de pression différentielle (en option) ........24 Installation/fixation du filtre ............... 25 Page 3/40 MRF2 16bar MoWa MRF2 16bar 4053034 fr 2020-05-13.docx 2020-05-13...
- Page 4 Remplacement des éléments filtrants ............28 Pièces de rechange ..................31 Elimination du filtre/des éléments filtrants ..........33 SAV/ Service ....................33 Caractéristiques techniques ..............34 Code de commande ..................35 Index ......................36 Page 4/40 MRF2 16bar MoWa MRF2 16bar 4053034 fr 2020-05-13.docx 2020-05-13...
- Page 5 Garantie Nous assurons la garantie conformément aux conditions générales de vente et de livraison de la HYDAC FILTER SYSTEMS GMBH. Vous trouverez ces dernières sous www.hydac.com -> Conditions générales de vente (CGV).
- Page 6 / nom du fichier Le n° de documentation avec index sert à identifier et commander la notice. L'index est incrémenté de un après chaque amélioration/modification de la notice. Page 6/40 MRF2 16bar MoWa MRF2 16bar 4053034 fr 2020-05-13.docx 2020-05-13...
- Page 7 Transmettez toutes les consignes de sécurité également aux autres utilisateurs. Danger d'ordre général Danger lié à la tension/au courant électrique Composants électriques laissés sous tension Risque d'électrocution Danger lié à la pression de service Page 7/40 MRF2 16bar MoWa MRF2 16bar 4053034 fr 2020-05-13.docx 2020-05-13...
- Page 8 ATTENTION signale un danger de risque faible pouvant provoquer des blessures légères s'il n'est pas évité. AVIS AVIS signale un danger pouvant provoquer des dégâts matériels s'il n'est pas évité. Page 8/40 MRF2 16bar MoWa MRF2 16bar 4053034 fr 2020-05-13.docx 2020-05-13...
- Page 9 Respectez entre autres les réglementations et directives suivantes : • Réglementations légales et locales de prévention des accidents • Réglementations légales et locales de protection de l'environnement • Dispositions spécifiques au pays ou dépendantes de l'organisme Page 9/40 MRF2 16bar MoWa MRF2 16bar 4053034 fr 2020-05-13.docx 2020-05-13...
- Page 10 Risque d'endommagement du filtre ► N'utilisez le filtre qu'avec des huiles minérales et synthétiques, des huiles hydrauliques, des huiles de lubrification ou des produits raffinés à base d'huile minérale. Page 10/40 MRF2 16bar MoWa MRF2 16bar 4053034 fr 2020-05-13.docx 2020-05-13...
- Page 11 N'utilisez le filtre qu'avec les fluides admis. Toute utilisation autre ou au-delà de celle prévue est considérée comme non conforme. La société HYDAC Filter Systems GmbH décline toute responsabilité en cas de dommages consécutifs à une telle utilisation. L'exploitant en porte seul la responsabilité.
- Page 12 Personnel spécialisé : ces personnes disposent d'une formation spécialisée appropriée ainsi que de plusieurs années d'expérience professionnelle. Elles sont capables d'évaluer et effectuer le travail qui leur est confié et de reconnaître les dangers potentiels. Page 12/40 MRF2 16bar MoWa MRF2 16bar 4053034 fr 2020-05-13.docx 2020-05-13...
- Page 13 • Elimination conforme et Élimination Personnel spécialisé respectueuse de l'environnement des fluides et des matériaux • Décontamination des substances nocives • Connaissances concernant la revalorisation Page 13/40 MRF2 16bar MoWa MRF2 16bar 4053034 fr 2020-05-13.docx 2020-05-13...
- Page 14 Les raccordements du filtre sont obturés afin d’éviter tout risque de pénétration d'impuretés dans le groupe pendant le transport. Eliminez le matériel d’emballage dans le respect de l'environnement. Page 14/40 MRF2 16bar MoWa MRF2 16bar 4053034 fr 2020-05-13.docx 2020-05-13...
- Page 15 Transportez toujours le filtre en position verticale. Pour le transport par grue ou chariot élévateur, utilisez deux sangles aux points d'ancrage indiqués entre le corps du filtre et le pied. Page 15/40 MRF2 16bar MoWa MRF2 16bar 4053034 fr 2020-05-13.docx 2020-05-13...
- Page 16 Durée de stockage Illimitée. Si le stockage a duré plus de 2 ans, remplacez tous les joints avant une remise en service. Stockez toujours le filtre en position verticale. Page 16/40 MRF2 16bar MoWa MRF2 16bar 4053034 fr 2020-05-13.docx 2020-05-13...
- Page 17 -> Poids à vide Seals -> Matériau des joints Temp. max. -> Température de fluide max. admissible Temp. amb. -> Plage de températures ambiantes autorisée Volume -> Volume du corps Page 17/40 MRF2 16bar MoWa MRF2 16bar 4053034 fr 2020-05-13.docx 2020-05-13...
- Page 18 MRF 2 E / 05 x 10 -16 MRF 2 E / 05 x 20 -16 MRF 2 E / 05 x 30 -16 MRF 2 E / 05 x 40 -16 Page 18/40 MRF2 16bar MoWa MRF2 16bar 4053034 fr 2020-05-13.docx 2020-05-13...
- Page 19 à la densité, en présence d'un écoulement laminaire elle est proportionnelle à la densité et à la viscosité. La vitesse d'écoulement ne doit pas dépasser 3 m/s pour l'huile et 4 m/s pour l'eau à l'entrée du filtre. Page 19/40 MRF2 16bar MoWa MRF2 16bar 4053034 fr 2020-05-13.docx 2020-05-13...
- Page 20 = Débit en l/min = Nombre d'éléments filtrants = Longueur de l'élément filtrant en pouces Facteur R (résistance) Relevez la valeur (facteur R) sur la fiche technique de l'élément filtrant correspondant. Page 20/40 MRF2 16bar MoWa MRF2 16bar 4053034 fr 2020-05-13.docx 2020-05-13...
- Page 21 Le filtre dispose des composants suivants : Pos. Désignation Pied Entrée (IN) Vidange côté sale Indicateur de pression différentielle (en option) Couvercle joint torique Bouchon de purge Rondelle Ecrou Vidange côté propre Sortie (OUT) Page 21/40 MRF2 16bar MoWa MRF2 16bar 4053034 fr 2020-05-13.docx 2020-05-13...
- Page 22 Dimensions du filtre Dimensions du filtre Le filtre présente les dimensions suivantes : (*) Espace de montage de l'élément, toutes les dimensions en mm. Page 22/40 MRF2 16bar MoWa MRF2 16bar 4053034 fr 2020-05-13.docx 2020-05-13...
- Page 23 Schéma hydraulique du filtre Le filtre présente le schéma hydraulique suivant : Pos. Désignation Entrée (IN) Indicateur de pression différentielle (en option) Sortie (OUT) Raccord à l'admission Raccord à la sortie Page 23/40 MRF2 16bar MoWa MRF2 16bar 4053034 fr 2020-05-13.docx 2020-05-13...
- Page 24 Le filtre MRF peut être équipé d'un indicateur de pression différentielle (X) électrique ou optique. Cet indicateur de pression différentiel (X) signale lorsqu'un élément filtrant est usé et qu'il doit être remplacé. Page 24/40 MRF2 16bar MoWa MRF2 16bar 4053034 fr 2020-05-13.docx 2020-05-13...
- Page 25 Raccordez hydrauliquement le filtre via un flexible ou des tuyaux. Veillez à éviter, au niveau des fixations des tuyaux, toute tension et toute vibration susceptibles de se transmettre au corps du filtre. Si nécessaire, utilisez des compensateurs. Page 25/40 MRF2 16bar MoWa MRF2 16bar 4053034 fr 2020-05-13.docx 2020-05-13...
- Page 26 Veillez impérativement à éviter toute tension et toute vibration au niveau des fixations des conduites susceptibles de se transmettre à la pompe ou au corps du filtre. Le cas échéant, utilisez des flexibles ou des compensateurs. Page 26/40 MRF2 16bar MoWa MRF2 16bar 4053034 fr 2020-05-13.docx 2020-05-13...
- Page 27 éléments filtrants en place dans le corps du filtre avant la mise en service. Pour cela, procédez comme décrit à la page 28 du chapitre «Remplacement des éléments filtrants». Avant la mise en service, remplissez et purgez le corps de filtre. Page 27/40 MRF2 16bar MoWa MRF2 16bar 4053034 fr 2020-05-13.docx 2020-05-13...
- Page 28 à l'aide d'une clé à six pans creux de 10 mm. Récupérez le fluide s'écoulant dans un récipient approprié. Une fois le corps de filtre purgé, vissez à nouveau la vis de vidange et serrez-la. Page 28/40 MRF2 16bar MoWa MRF2 16bar 4053034 fr 2020-05-13.docx 2020-05-13...
- Page 29 N'utilisez aucun outil de percussion. 11. Posez la plaque porte-éléments avec les alésages de centrage vers le bas sur les éléments filtrants. Fixez les éléments filtrants dans la position respective. Page 29/40 MRF2 16bar MoWa MRF2 16bar 4053034 fr 2020-05-13.docx 2020-05-13...
- Page 30 (A) sur le couvercle. Tournez la vis de purge sans la retirer complètement. La vis de purge présente des fentes de purge. 16. Le filtre est opérationnel. Page 30/40 MRF2 16bar MoWa MRF2 16bar 4053034 fr 2020-05-13.docx 2020-05-13...
- Page 31 Lors de la commande de pièces de rechange et d'usure, indiquez toujours la désignation (voir la plaque signalétique) et le numéro de série du groupe. Exécution standard L'indicateur de pression différentielle et la décharge sont disponibles en option Page 31/40 MRF2 16bar MoWa MRF2 16bar 4053034 fr 2020-05-13.docx 2020-05-13...
- Page 32 Lors de la commande de pièces de rechange, indiquez toujours la désignation (voir la plaque signalétique) et le numéro de série du groupe. Page 32/40 MRF2 16bar MoWa MRF2 16bar 4053034 fr 2020-05-13.docx 2020-05-13...
- Page 33 SAV/ Service HYDAC SERVICE GMBH Friedrichsthaler Straße 15A, Werk 13 66540 Neunkirchen-Heinitz Allemagne Téléphone : +49 (0)681 509 883 Téléfax : +49 (0)681 509 324 E-mail : service@hydac.com Page 33/40 MRF2 16bar MoWa MRF2 16bar 4053034 fr 2020-05-13.docx 2020-05-13...
- Page 34 10 … 40 °C / 50 … 104 °F ambiantes autorisée Plage de température de 5 … 30 °C / 41 … 86 °F stockage autorisée Raccord IN / OUT selon commande Page 34/40 MRF2 16bar MoWa MRF2 16bar 4053034 fr 2020-05-13.docx 2020-05-13...
- Page 35 = Prééquipé pour recevoir un indicateur à pression différentielle Sans indicateur de colmatage Indice de modification = Etat actuel Indications complémentaires = Sans vidange = Sans pied/carter d'huile = Vis à œil Boulons-agrafes Page 35/40 MRF2 16bar MoWa MRF2 16bar 4053034 fr 2020-05-13.docx 2020-05-13...
- Page 36 Vis à œil ............... 35 Maintenance ............13 Vis de purge ............32 Matériau des joints ......... 17, 35 Viscosité ............20, 26 Mentions légales ............. 2 OUT ............ 21, 23, 32, 34 Page 36/40 MRF2 16bar MoWa MRF2 16bar 4053034 fr 2020-05-13.docx 2020-05-13...
- Page 40 HYDAC FILTER SYSTEMS GMBH Industriegebiet Postfach 1251 66280 Sulzbach/Saar 66273 Sulzbach/Saar Allemagne Allemagne Tél. : +49 (0) 6897 509 01 Centrale Fax : +49 (0) 6897 509 9046 Service technique Fax : +49 (0) 6897 509 577 Service commercial Internet: www.hydac.com...
