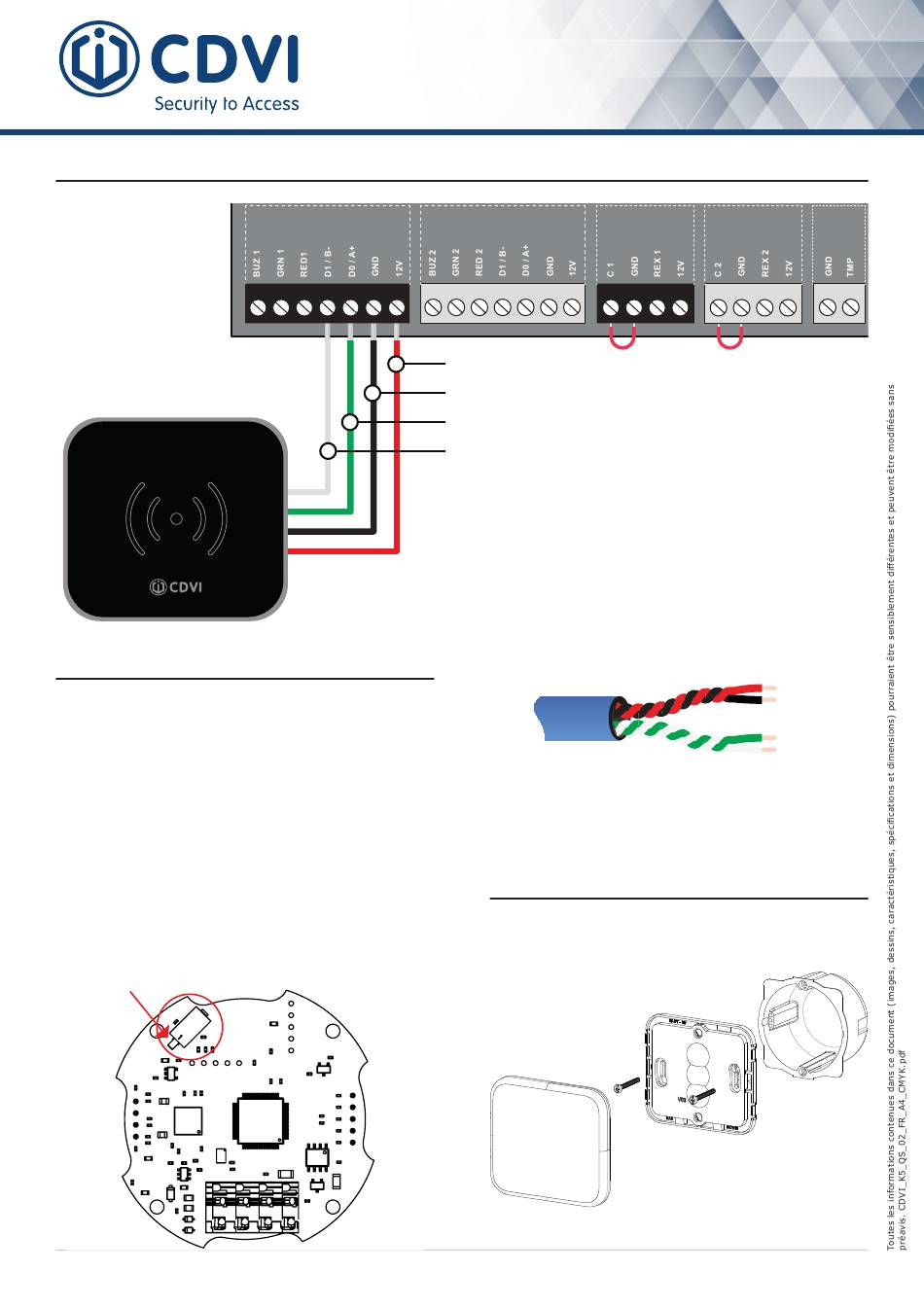

SCHÉMA DE CÂBLAGE
LECTEUR D'ENTRÉE OU DE SORTIE
Chaque contrôleur ATRIUM A22K prend en charge 2 lecteurs
par port connectés en parallèle (lecteurs d'entrée et de
sortie). Pour ce faire, vous devez connecter le contact de
porte et dispositif de demande de sortie au lecteur d'entrée.
Configurez les paramètres de l'interrupteur ENTRÉE/
SORTIE du lecteur K5 selon vos besoins :
- Interrupteur vers le haut = lecteur d'ENTRÉE (par défaut)
- Interrupteur vers le bas = lecteur de SORTIE
Le redémarrage du lecteur après le changement de la
position de l'interrupteur n'est pas nécéssaire.
Décalez les lecteurs d'au moins 15 cm (6'') pour éviter les
interférences.
Interrupteur
Input 1
EXTRA
Input 2
INPUTS/
Output 1
OUTPUTS
+12V DC
Output 2
CONTRÔLEUR A22K
PORT DE LECTEUR PORTE 1
w w w . c d v i g r o u p . c o m
GUIDE DE DÉMARRAGE
RAPIDE
CONTRÔLEUR A22K
PORT DE LECTEUR PORTE 2
Rouge: 12 VDC
Noir:
GND
Vert:
D0 / A+ (BUS RS485)
Blanc: D1 / B- (BUS RS485)
Il est recommandé d'utiliser un câblage à paire torsadée
comme indiqué ci-dessous entre le lecteur et le contrôleur
A22K ATRIUM.
Distance maximale entre le lecteur et le contrôleur : 1 220 m
(câble AWG22)
MONTAGE
ENCLOSURE
INPUTS
DOOR 1
DOOR 2
12V
GND
D0 / A+
D1 / B-
TAMPER
SWITCH
LOC
INPUT
