9
Mesures
9.1.16 Contrôler l'allumeur à incandescence ;
résistance
Mettre l'installation de chauffage hors tension, retirer
le fusible principal ou la fiche.
Placer l'interrupteur principal du BC10 sur "0" (Arrêt).
Voir page 10 "Nomenclature des menus du contrô-
leur de base BC10".
Retirer l'habillage.
Retirer la connexion à fiche des câbles de l'allumeur
à incandescence.
Mesurer la résistance de l'allumeur à incandescence
au niveau de la fiche. Si la résistance est comprise
entre 50 et 300 Ω, l'allumeur à incandescence est en
bon état (voir fig. 28).
Retirer l'appareil de mesure.
Si l'allumeur à incandescence est en bon état, relier
la fiche du câble.
Mettre l'habillage en place.
Connecter l'installation au réseau électrique, insérer
la fiche ou le fusible principal.
Placer l'interrupteur principal du BC10 sur "1" (Mar-
che). Voir page 10 "Nomenclature des menus du
contrôleur de base BC10".
9.1.17 Contrôler l'allumeur à incandescence ; câble
d'alimentation
ATTENTION !
Pour éviter la détérioration des prises de
mesure du multimètre, ne pas les enfoncer
trop profondément dans la connexion à
fiche.
Retirer l'habillage.
Mettre l'installation de chauffage hors tension, retirer
le fusible principal ou la fiche.
Placer l'interrupteur principal du BC10 sur "0" (Arrêt).
Voir page 10 "Nomenclature des menus du contrô-
leur de base BC10".
Retirer la fiche de l'allumeur à incandescence.
Dévisser la vis de fixation de l'UBA 3 (voir fig. 29,
pos. 1).
Retirer l'UBA 3 vers l'avant dans le sens des flèches
(voir fig. 29, pos. 2).
Régler le multimètre sur "Mesurer la résistance ".
BBT Thermotechnology Belgium nv/sa • http://www.buderus.be
106

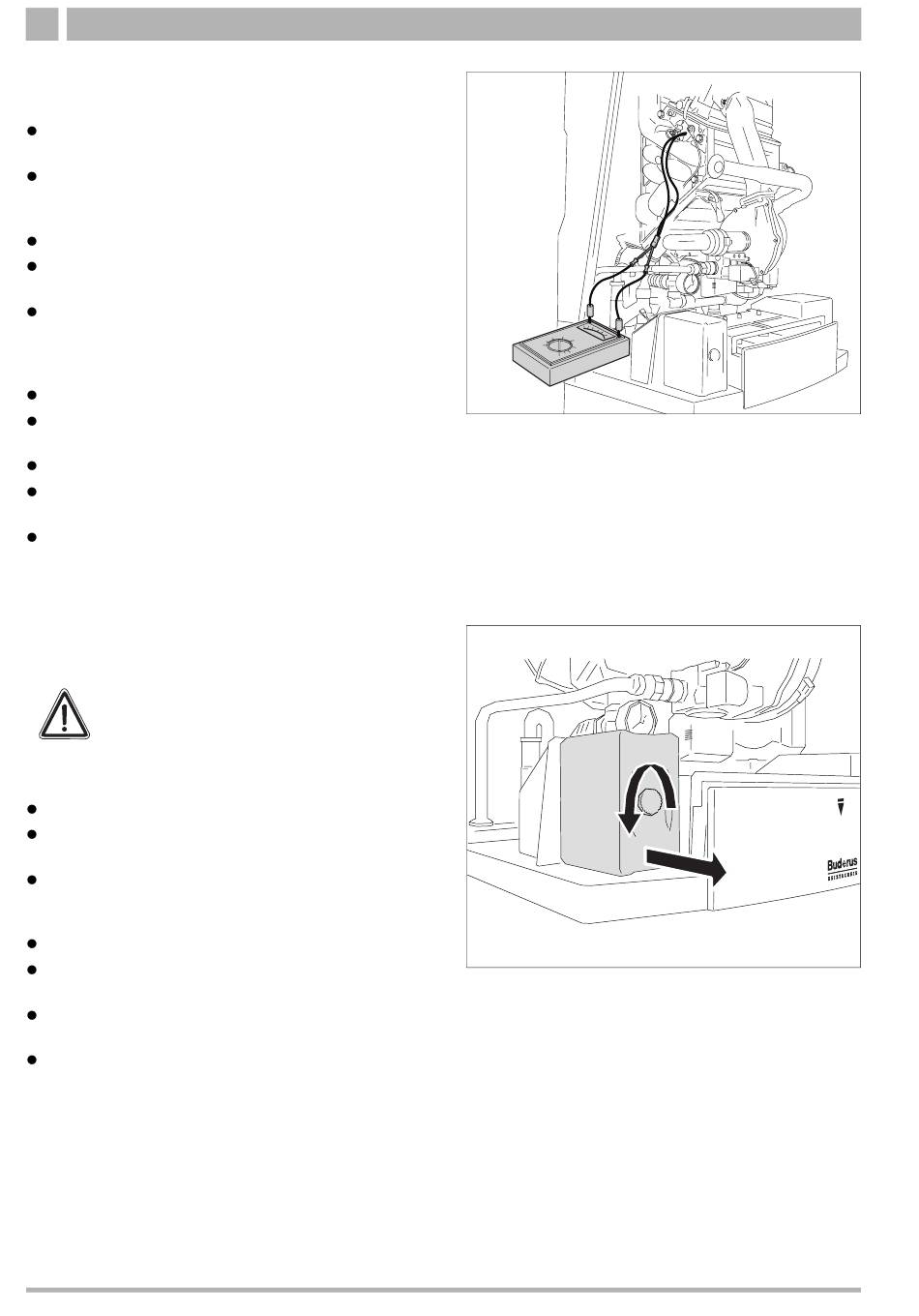

fig. 28
fig. 29
Instructions de service Logamax plus GB142-15/24/30/45/60 • Version 11/2006
Contrôler l'allumeur à incandescence
1
Démonter l'UBA 3
Sous réserve de modifications techniques !
2
