IP-WASH72 - Projecteur à 72 LED LUXEON R-G-B DMX - IP44
4-2
branchement DMX

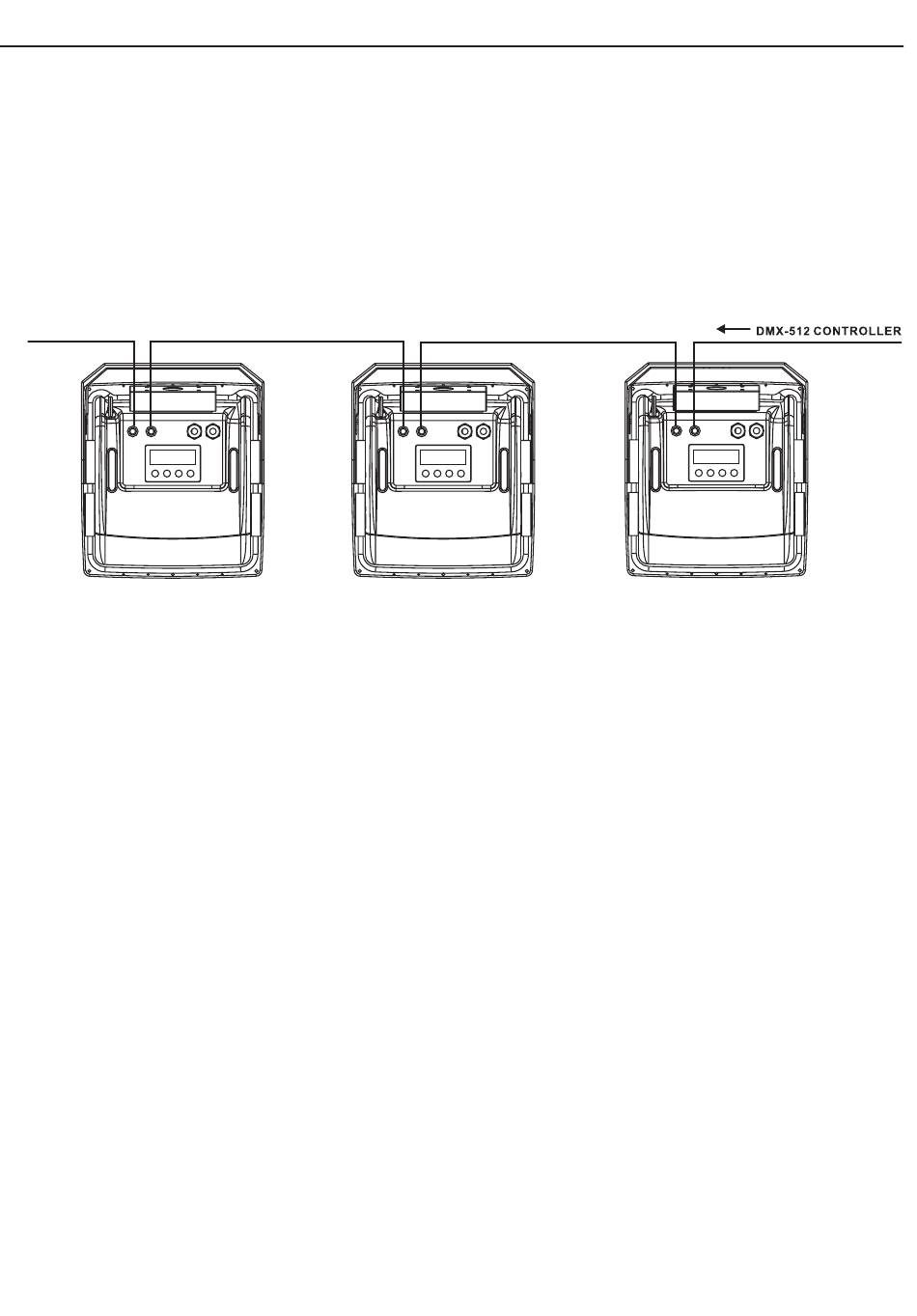

a - Branchez les projecteurs ensemble en boucle DMX, avec des câbles XLR connectés de la sortie d'un projecteur à
l'entrée du projecteur suivant.
b - Les entrées et sorties DMX sont utilisées pour maintenir la boucle DMX quand le projecteur n'est pas branché.
c - Sur le dernier projecteur, le câble DMX doit être doté d'une résistance de 120 ohm pour réduire le signal
d'erreur.
d - Chaque projecteur doit avoir une adresse DMX pour recevoir les données envoyées par le contrôleur. L'adresse
est entre 0 et 511.
Chaque projecteur utilise 3 ou 6 ou 15 canaux DMX. Donc l'assignation des projecteurs dépend du mode DMX (voir
paragraphe 6-1)
Par exemple :
Premier projecteur : adresse de départ : 1
Deuxième projecteur : adresse de départ : 4 ou 7 ou 16 suivant le mode DMX
Troisième projecteur : adresse de départ : 7 ou 13 ou 31 suivant le mode DMX
Quatrième projecteur : adresse de départ : 10 ou 19 ou 46 suivant le mode DMX
De plus, l'adresse DMX dépend aussi du type de contrôleur utilisé. Veuillez vous reporter au manuel de votre
contrôleur.
Page 6
