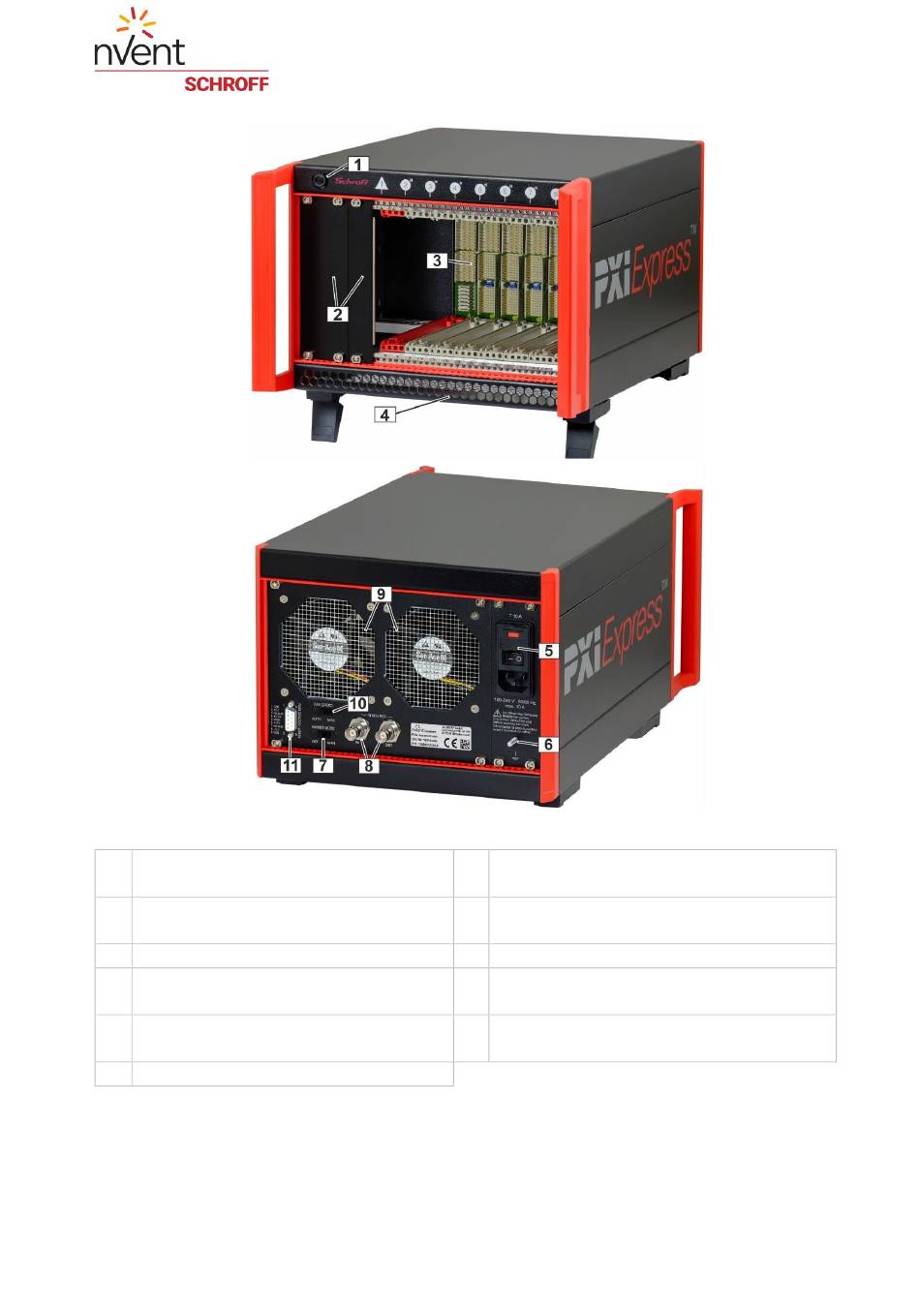

Bouton poussoir avec LED d'indication
d'état
2
Panneaux de remplissage 4/8HP System
Slot Extension
3
Fentes PXIe pour l'insertion de cartes
4
Admission d'air
5
Module d'entrée d'alimentation, IEC
60320-C14
6
Goujon de mise à la terre (M5)
4.4
Architecture des signaux
Le système PXI Express et le fond de panier offrent les emplacements et l'architecture des
signaux suivants :
7
Interrupteur à glissière du mode INHIBIT
8
Connecteurs CLK10_IN / _OUT, BNC
9
Ventilateurs / Sortie d'air
10
Interrupteur à glissière pour le mode
ventilateur
11
Connecteur VMON, DSUB-9
Date : 2024/06/25
Page : 14 de 49
