Micropilot FMR60B HART

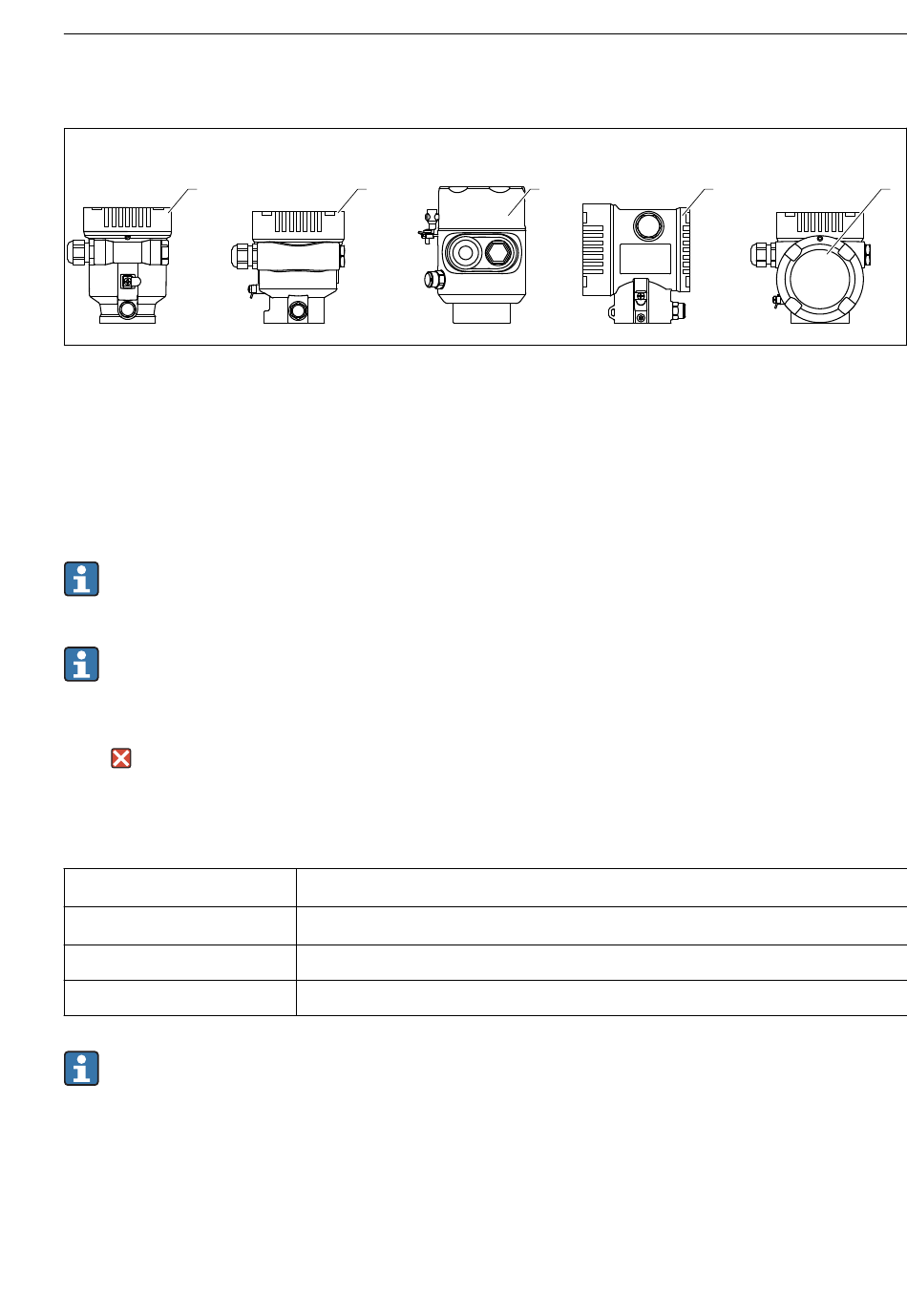

12.2 Raccordement de l'appareil
A
1
A Boîtier à simple compartiment, plastique
B Boîtier à simple compartiment, aluminium, revêtu
C Boîtier à simple compartiment, 316L, hygiénique
D Boîtier à double compartiment, aluminium, revêtu
E Boîtier à double compartiment, en forme de L, aluminium, revêtu
1 Couvercle du compartiment de raccordement
Les appareils dotés d' u n boîtier hygiénique 316L à simple compartiment et d' u n raccord
fileté pour conduite doivent être raccordés en tant qu' a ppareils en bout de ligne ; une
seule "entrée de conduite" peut être utilisée.
Filetage du boîtier
Les filetages du compartiment pour l' é lectronique et le raccordement peuvent être dotés
d' u n revêtement antifriction.
La consigne suivante est valable pour tous les matériaux de boîtier :
Ne pas lubrifier les filetages du boîtier.
12.2.1 Tension d'alimentation
La tension d' a limentation dépend du type d' a grément appareil sélectionné.
Non Ex, Ex d, Ex e
Ex i
Courant nominal
Consommation électrique
L' u nité d' a limentation doit disposer d' u n agrément de sécurité (p. ex. PELV, SELV, Class 2)
et doit être conforme aux spécifications du protocole.
Il faut prévoir un disjoncteur adapté pour l' a ppareil conformément à IEC/EN 61010-1.
Endress+Hauser
B
1
10,5 ... 35 V
DC
10,5 ... 30 V
DC
4 ... 20 mA
0,9 W max.
C
1
Raccordement électrique
D
1
E
1
A0046659
