Manuels Connexes pour ICI Store SOLARES
Sommaire des Matières pour ICI Store SOLARES

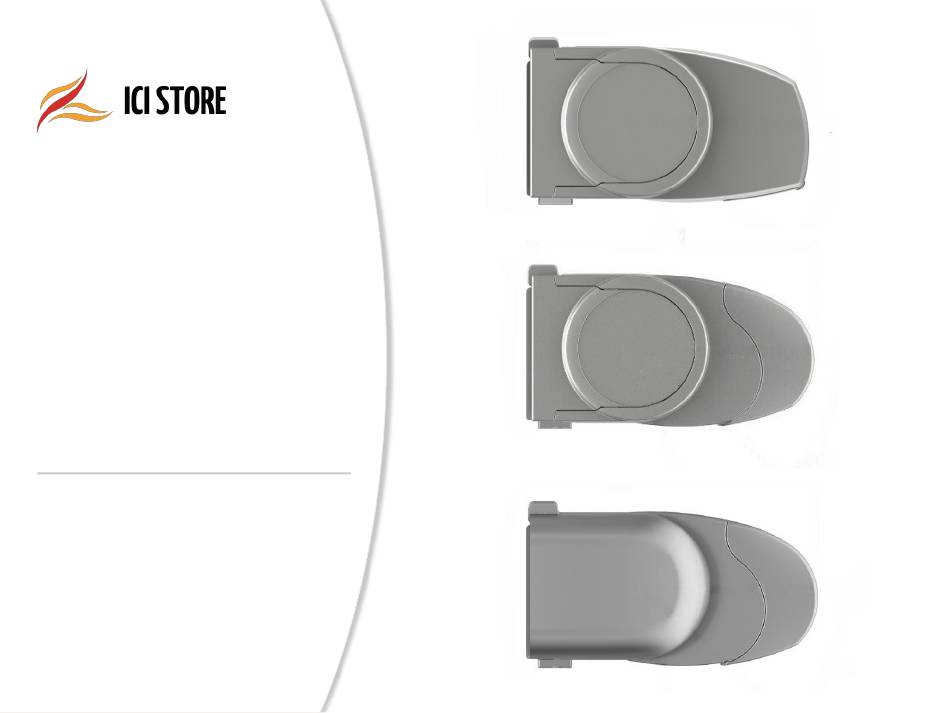

- Page 1 Notice d’installation Modèles Coffre Intégral SOLARES ALTEA sur mesure ou personnalisable ALTEA bon plan...
- Page 2 3) Branchement électrique......................................18 4) Réglages divers ........................................19 5) Mise en place des joues de finition ..................................... a) Avec moteur Ici Store ou Dooya .……………………………………………………………………………………………..………………………………………… 20 b) Avec moteur Somfy……………………………………………………………………………………………………………………..……………………………………. 21 6) Glossaire ..........................................23 9) Entretien ..........................................24...
- Page 3 Précautions et instructions de sécurité pour l’installation et l’utilisation ATTENTION ! LISEZ LES INSTRUCTIONS AVANT D’UTILISER CE PRODUIT. ATTENTION ! AVANT D’OUVRIR LE STORE, ASSUREZ-VOUS QUE TOUTES LES FIXATIONS DES ELEMENTS DE SECURITE SONT CORRECTEMENT INSTALLEES. FERMEZ TOUJOURS LE STORE PAR TEMPS VENTEUX, EN CAS DE FORTE PLUIE OU LORSQUE VOUS NE L’UTILISEZ PAS.
- Page 4 - N’exposez pas les piles au feu sous peine d’entraîner des fuites ou des explosions. pendant 20 ans) - Ne court-circuitez pas les piles. Modèle du moteur - Ici Store / Dooya ou Somfy : Ici Store / Dooya DM45RM-50/12 - Ne mélangez pas des piles neuves et usagées.
- Page 5 • Perforateur avec mèche à béton de diamètre ø12mm et ø16mm • Niveau laser ou niveau à bulle • Cordeau • Pompe à scellement • Cartouche de scellement chimique Matériel à • Tige filetée ø10mm (inox préconisé), 8 écrous de 10, 8 rondelles prévoir de 10/20, 8 tamis de 16/130mm minimum Configuration A...
- Page 6 A-1.Prise de mesure et mise en place des supports muraux Lors du déballage du store, à l’aide du mètre, mesurer la valeur (hors-tout crochet) crochet Tracer la valeur sur le mur qui correspond au hors-tout des supports muraux, en ayant au préalable déterminé...
- Page 7 A-2.Traçage des supports muraux Tracer sur le mur le bas des supports, en utilisant un niveau à bulle ou un niveau laser. Puis, tracer les trous des supports muraux;...
- Page 8 A-3.Perçage des trous des fixations A l´aide de la perceuse, percer chacun des trous de fixation en commençant toujours avec la mèche ø12mm. En effet, la mèche de ø 12 va vous permettre de connaitre la nature du mur. Dans le cas d´un perçage dans du béton, le trou effectué...
- Page 9 A-4.Préparation des tiges filetées Couper les tiges à la bonne dimension à l´aide de la disqueuse. En effet, si vous avez acheté le kit de fixation sur notre boutique en ligne, les tiges filetées livrées sont de 1m chacune. Cela vous permettra de couper les tiges sur mesure selon vos besoins. NOTE : nous avons au préalable mesuré...
- Page 10 A-5.Scellement des tiges filetées Matériaux plein Matériaux creux A noter : Il faudra percer 2 alvéoles pour effectuer le soufflette scellement sur les materiaux creux. Le scellement schéma ci-contre ne scellement montre qu´une seule alvéole. 30 min...
- Page 11 A-6.Mise en place des supports de fixation Mettre les supports de fixation en place et les serrer à l´aide des rondelles et des écrous achetés au préalable. Il est important qu´à la fin du serrage, la tige filetée ne dépasse pas de l´écrou. Si tel est le cas, couper le surplus à...
- Page 12 • Perceuse • Mèche à bois de ø7 • Niveau laser ou niveau à bulle • Cordeau Matériel à • 8 tirefonds (10x80 préconisés pour un store) prévoir • 8 rondelles de 10/20 Configuration B (pose sur bois) • Matériel électrique (boîte de dérivation, bornier de jonction, multimètre…) Pose du store : 2h à...
- Page 13 B-1.Perçage sur support bois Pour une fixation dans le bois, pré-percer celui-ci au diamètre du corps du tirefond, soit Ø7 pour un tirefond de 10x80. Cette dimension de tirefond est préconisée pour la pose de store dans du bois. L’épaisseur minimale d’une poutre pour la pose d’un store équipé de tirefond est de 10 cm...
- Page 14 B-2.Vissage du support Visser chacun des tirefonds dans le bois pré-percé et les équiper d’une rondelle de 10x20 .
- Page 15 B-3.Vérifier le niveau des supports Une fois les platines positionnées, vérifier une dernière fois l’écartement exact des 2 platines ainsi que leur niveau et verrouiller leur réglage .
- Page 16 Mise en place du store sur les supports de fixation Accrocher le store à la façade de votre Crochetage maison. Prendre le store et le crocheter sur les supports de fixation. A noter qu‘il est important que les supports de fixation soient affleurants des crochets du store et ne sortent pas du hors tout (valeur de départ) car cela entraînera des difficultés pour la mise en place des joues de propreté.
- Page 17 Mise en place des sécurités anti-soulèvement Il est impératif de mettre en place les pièces anti- soulèvement avant d´ouvrir le store afin d‘éviter que ce dernier ne se décroche pas de la façade lors de l´ouverture. Anti-soulèvement...
- Page 18 Mise sous tension Brancher le moteur du store sur une alimention 230v permanente; si vous sélectionnez une alimentation sur un ancien point lumineux (lumière) veuillez shunter l‘interrupteur (neutraliser l‘interrupteur) pour que l‘alimentation devienne permanente. neutre phase terre Effectuer toujours le branchement hors tension.
- Page 19 Réglages divers / Que faire si ? Tous les réglages sont disponibles sur notre boutique en ligne https://www.ici-store.com/conseils-installation-et-reglages Problèmes Causes Solutions > Vérifier la bonne mise en place des supports (suivre les indications de la notice). Mon store se descelle du mur. Visserie non adaptée à...
- Page 20 Ici Store ou Dooya Si votre store est équipé d´un moteur DOOYA ou Ici Store, les joues de finitions sont en plastiques. Dotées de 2 ergots plastiques, ces derniers vous permettront de fixer les joues en toute simplicité. Néanmoins il faudra présenter la joue de finition coté...
- Page 21 Mise en place des joues de finition ALTEA/SOLARES moteur Somfy Si votre store est équipé d´un moteur SOMFY, les joues de finitions sont en ALUMINIUM. Ces joues de finition sont equipées de deux lumières (trous) qui vous permettront de visser les joues à la structure en toute simplicité. Une fois vissée, clipser la joue de propreté pour finir le montage.
- Page 22 11.2 Mise en place des joues de finition ALTEA/SOLARES moteur Somfy...
- Page 23 Glossaire cartouche de mèche tamis tige filetée écrou rondelle scellement disqueuse perforateur niveau à bulle...
- Page 24 Entretien - Assurez-vous que le store est solidement et fermement installé. - Nettoyez la surface du store à l’aide d’un chiffon légèrement humide. - Nettoyez la télécommande et les supports muraux à l’aide d’un chiffon légèrement humide. - Lorsque le store est sale ou lorsque vous pensez ne plus l’utiliser pendant une longue période, dépoussiérer la toile à l’aide d’un chiffon doux et sec ou d’une soufflette.
- Page 25 Garanties - Certifications EN 13561:2004+A1:2008 Store extérieur pour protection solaire Store Direct Usine Modèle : Coffre intégral ALTEA / SOLARES 816 route d’Avignon Classe de résistance au vent : 84170 Monteux 5 x 3,5 m Classe I 3 x 2 m Classe II La peinture appliquée sur toutes les pièces laquées est conforme aux...
