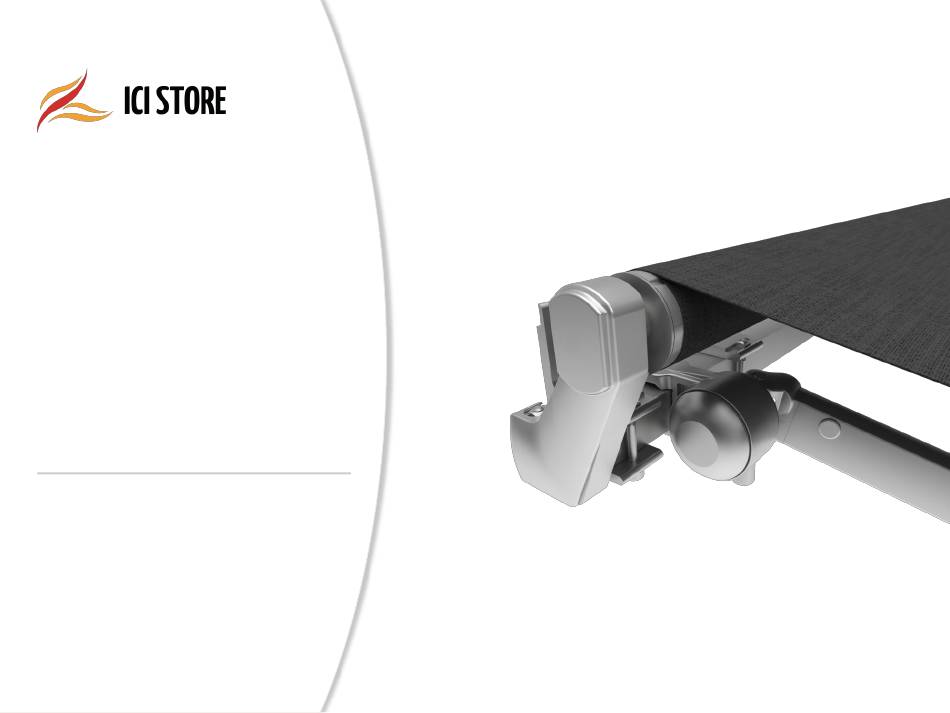

- Page 1 Notice d’installation Modèle monobloc SURYA...
- Page 2 SOMMAIRE 1) Précautions et instructions de sécurité ................................. 3 2) Pose du store ..........................................5 3) Branchement électrique ......................................15 4) Réglages divers ........................................16 5) Mise en place des joues de finition ..................................17 6) Glossaire ..........................................18 9) Entretien ..........................................19 10) Garanties et certifications ....................................
- Page 3 Précautions et instructions de sécurité pour l’installation et l’utilisation ATTENTION ! LISEZ LES INSTRUCTIONS AVANT D’UTILISER CE PRODUIT. ATTENTION ! AVANT D’OUVRIR LE STORE, ASSUREZ-VOUS QUE TOUTES LES FIXATIONS DES ELEMENTS DE SECURITE SONT CORRECTEMENT INSTALLEES. FERMEZ TOUJOURS LE STORE PAR TEMPS VENTEUX, EN CAS DE FORTE PLUIE OU LORSQUE VOUS NE L’UTILISEZ PAS.
- Page 4 - N’exposez pas les piles au feu sous peine d’entraîner des fuites ou des explosions. pendant 10 ans) - Ne court-circuitez pas les piles. Modèle du moteur (si équipé) Ici Store / Dooya : Ici Store / Dooya DM45RM-50/12 - Ne mélangez pas des piles neuves et usagées.
- Page 5 • Perforateur avec mèche à béton de diamètre ø12mm et ø16mm • Niveau laser ou niveau à bulle • Cordeau • Pompe à scellement • Cartouche de scellement chimique Matériel à • Tige filetée ø10mm, 8 écrous de 10, 8 rondelles de 10/20, 8 prévoir tamis de 16/130mm minimum •...
- Page 6 1.Prise de mesure Lors du déballage du store, à l’aide du mètre, mesurer la valeur et d2. L’emplacement des supports de fixation se situera au niveau des valeurs S.
- Page 7 Règle générale pour l´emplacement des supports Le monobloc SURYA est un store composé d´une barre carrée, sur laquelle sont fixés les rotules de bras. Lors de l´ouverture du store, le poids des bras ainsi que la gravité, exercent une pression sur la barre carrée qui occasionne une torsion de cette dernière.
- Page 8 2.Traçage des supports muraux Tracer la valeur sur le mur en ayant au préalable déterminé l'emplacement du store puis tracer Déterminer ensuite, l´emplacement de vos supports en respectant la règle générale précédemment citée. Tracer sur le mur le bas des supports, en utilisant un niveau à...
- Page 9 3.Traçage des trous des supports muraux...
- Page 10 2.Traçage des trous des supports muraux et préparation des tiges filetées Une fois les trous réalisés, couper les tiges à la bonne dimension, à l´aide de la disqueuse. En effet, si vous avez acheté le kit de fixation sur notre boutique en ligne, les tiges filetées livrées sont de 1m chacune. Cela vous permettra de couper les tiges sur mesure et selon vos besoins.
- Page 11 3.Scellement des tiges filetées Matériaux plein Matériaux creux A noter : Il faudra percer 2 alvéoles pour effectuer le soufflette scellement sur les materiaux creux. Le scellement schéma ci-contre ne scellement montre qu´une seule alvéole. 30 min...
- Page 12 4.Mise en place des supports de fixation Mettre les supports de fixation en place et les serrer à l´aide des rondelles et des écrous achetés au préalable. Il est important qu´à la fin du serrage, la tige filetée ne dépasse pas de l´écrou. Si tel est le cas, couper le surplus à...
- Page 13 5.Mise en place du store sur les supports de fixation Accrocher le store à la façade de votre maison. Dévisser la vis de securité du support, insérer la barre carrée du store sur les supports et remettre la vis de securité pour que le store soit sécurisé. Cf photos page suivante. En cour d’accroche Store crocheté...
- Page 14 6.Mise en place des vis de sécurité Vis de sécurité...
- Page 15 7.Mise sous tension Brancher le moteur du store sur une alimention 230v permanente; si vous sélectionnez une alimentation sur un ancien point lumineux (lumière) veuillez shunter l‘interrupteur (neutraliser l‘interrupteur) pour que l‘alimentation devienne permanente. neutre phase terre Effectuer toujours le branchement hors tension.
- Page 16 8.Réglages divers / Que faire si ? Tous les réglages sont disponibles sur notre boutique en ligne https://www.ici-store.com/conseils-installation-et-reglages Problèmes Causes Solutions > Vérifier la bonne mise en place des supports (suivre les indications de la notice). Mon store se descelle du mur. Visserie non adaptée à...
- Page 17 9. Mise en place des joues de finition Vue de 3/4 Vue de face...
- Page 18 Glossaire cartouche de mèche tamis tige filetée écrou rondelle scellement disqueuse perforateur niveau à bulle...
- Page 19 Entretien - Assurez-vous que le store est solidement et fermement installé. - Nettoyez la surface du store à l’aide d’un chiffon légèrement humide. - Nettoyez la télécommande et les supports muraux à l’aide d’un chiffon légèrement humide. - Lorsque le store est sale ou lorsque vous pensez ne plus l’utiliser pendant une longue période, dépoussiérer la toile à l’aide d’un chiffon doux et sec ou d’une soufflette.
- Page 20 La présente garantie ne saurait s’appliquer en cas de détérioration du store et/ou des composants individuels, liée aux circonstances suivantes : - Erreur de montage. Store Direct Usine - Ici Store - Montage effectué par du personnel non qualifié. - Manquement à la maintenance du système, telle que décrite dans le présent manuel.
