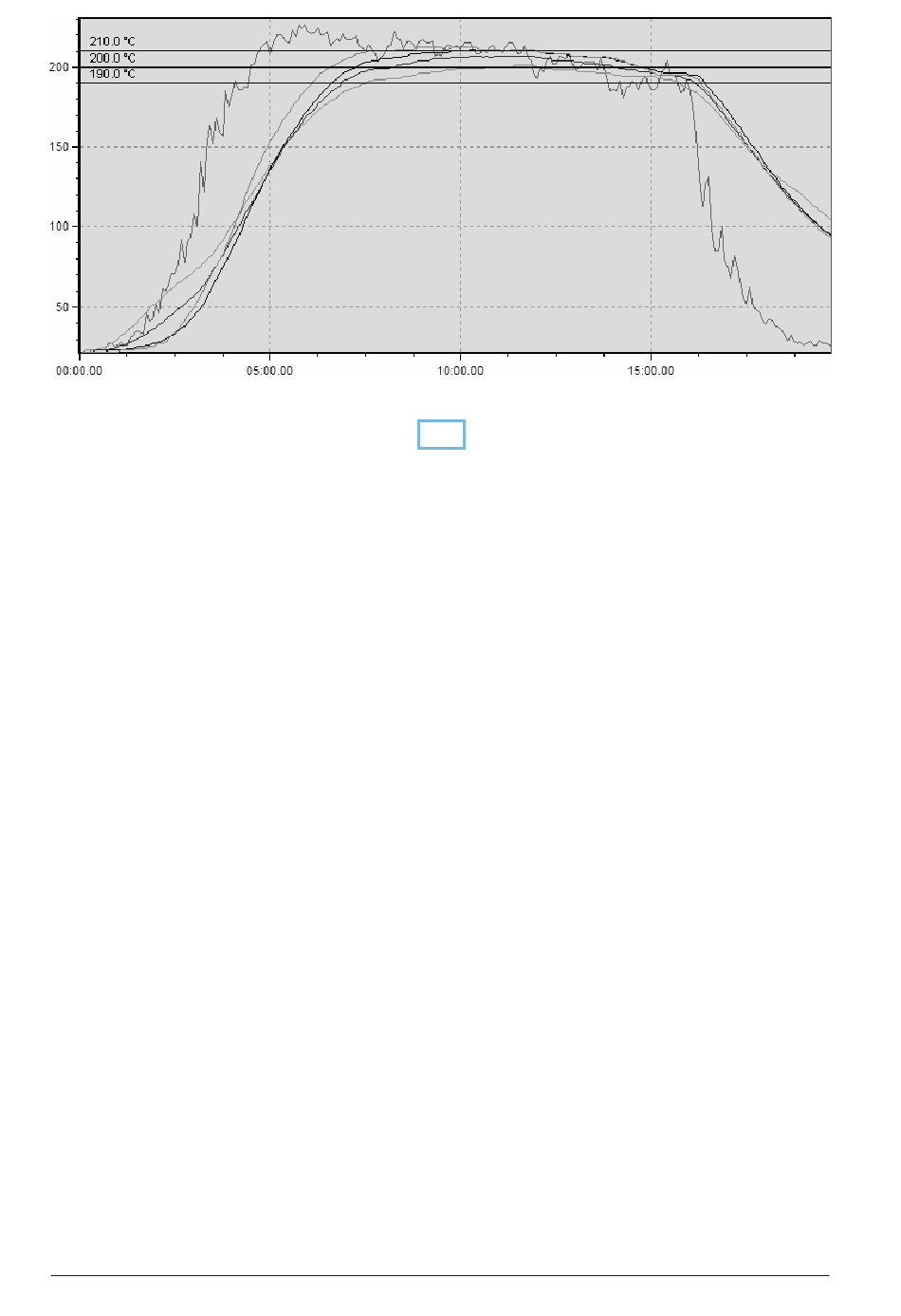

Le fichierpaq après la configuration du début du four et de la fin du traitement.
L'affichage du zoom de traitement (p. 93) a été sélectionné afin que le profil
s'affiche uniquement du début du four à la fin du traitement.
Alignement des données des sondes
En raison du positionnement des sondes thermocouples sur le produit, elles
peuvent passer à un point donné du four à des instants légèrement différents et
leurs données respectives peuvent être légèrement mal alignées les unes avec
les autres. Uniquement dans Insight EasyTrack Professional, lorsque les données des
sondes de température sont collectées et affichées dans un graphique, la
compensation peut être effectuée pour le décalage de temps entre les sondes.
Les données des sondes peuvent être alignées.
Ouvrez la boîte de dialogue Régler alignement sonde pour régler la position
relative des tracés des différentes sondes pour le fichier-paq courant :
sélectionnez Régler alignement sonde dans le menu Traitement ou dans le menu
contextuel du graphe. Choisissez le mode d'alignement des sondes :
• sonde : sélectionnez la sonde à régler manuellement et cliquez sur les
boutons fléchés pour déplacer la sonde virtuelle d'un point de donnée vers
la gauche ou la droite ; maintenez la touche Maj enfoncée lorsque vous
cliquez pour déplacer la sonde virtuelle de 20 points de données ;
• correction auto : cliquez sur cette option pour régler automatiquement la
position des sondes virtuelles selon leur forme.
Si le fichier-paq est enregistré après qu'une modification lui ait été apportée, le
nouvel alignement sera également enregistré.
