SMART RELAIS SREL, SREL.ZK, SREL.ADV
6.3

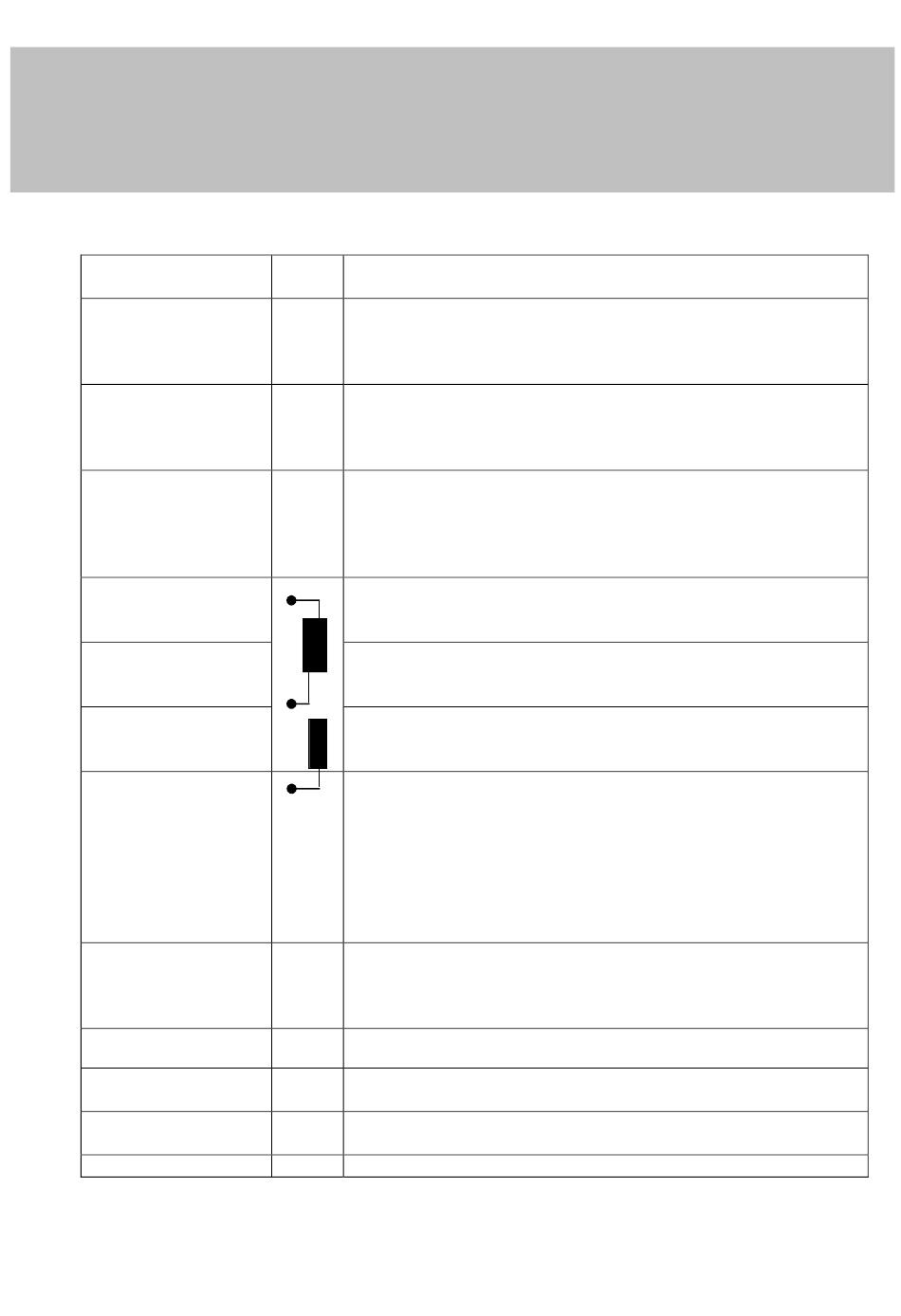

DESCRIPTIF DES RACCORDEMENTS SREL, SREL.ZK ET SREL.ADV
Nom
Alimentation
électrique
Alimentation
électrique
Pile
Relais NC
Relais COM
Relais NO
Antenne extérieure
Brown
White
Green
Grey
Yellow
RS-485COM
RS-485A
RS-485B
+ Vaux
Diode / buzzer /
input1 / CLS
Série 1 / Input 2
Série 2
Symbol
Description
e
+ / ~
Au choix pôle positif pour branchement d'une tension continue
(5 à 24 VCC) ou de l'une des deux tensions alternatives (12 V
CA)
- / ~
Au choix pôle négatif pour branchement d'une tension
continue
(5 à 24 VCC) ou de la deuxième tension alternative(12 VCA)
Connecteur enfichable pour une pile (si fonctionnement sans
bloc d'alimentation)
Code de commande de la pile, connecteur compris,
SREL.BAT
Contact normalement fermé du relais inverseur. En non
commutation, ce contact est fermé sur le relais COM
Contact commun du relais inverseur. Ce contact est câblé soit
sur le relais NC (ouverture) soit sur le relais NO (fermeture)
Contact normalement ouvert du relais inverseur. En
commutation, ce contact est fermé sur le relais COM
Raccordement pour les câbles couleur d'une antenne
en déport (code de commande SREL.AV)
BN
Brown Marron
WH
White Blanc
GN
Green Vert
GY
Grey Gris
YL
Yellow Jaune
C
Liaison bus pour modules externes
A
B
+V
Type 3,0 - 5,0V +/- 0,5V pour diodes ext. ou buzzer max. 10 mA
F3
Raccordement multifonctions
F2
Raccordement multifonctions
F1
Raccordement multifonctions
