8. Tastenfeld

a) Anschluss eines Tastenfelds

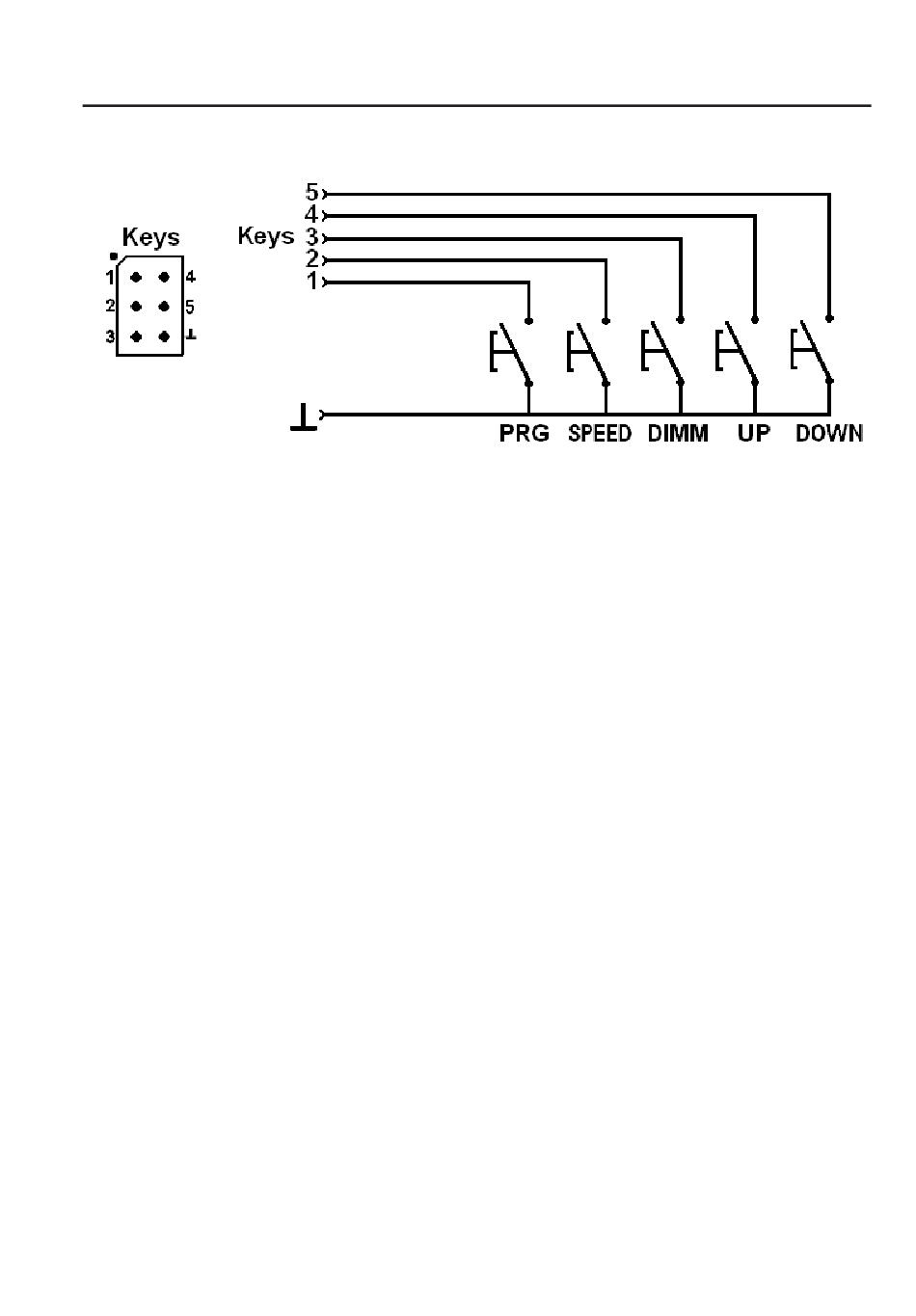

An den 6 Stiften, die mit „Keys" beschriftet sind (siehe Bild oben) können insgesamt 5 externe
Taster angeschlossen werden, mit denen die Grundfunktionen des Steuergeräts bedient werden
können.
Pin Taste Funktion
1 PRG Programmwahl (Beschreibung der Lichtprogramme siehe Kapitel 7)
2 SPEED Geschwindigkeitseinstellung
3 DIMM Helligkeitseinstellung (zusätzlich zur Einstellung des Drehpotentionmeters
„S-POT")
4 UP Tastenfunktion „UP", aufwärts
5 DOWN Tastenfunktion „DOWN", abwärts
6 - Gemeinsame Masse/GND aller Tasten
