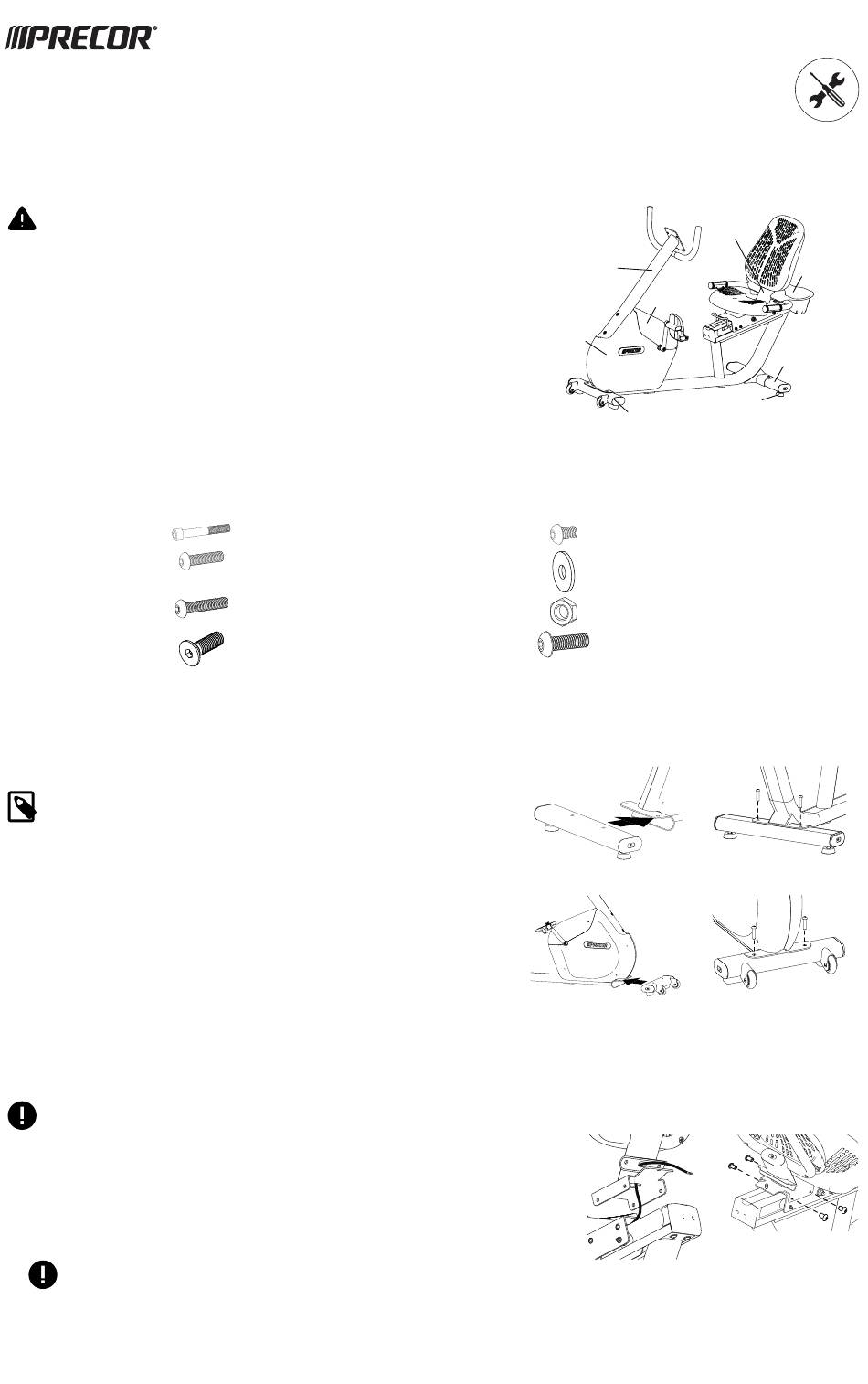

Precor RBK 600 Serie Guide D'assemblage

Guide d'assemblage du vélo couché (RBK) série 600
Pour assembler l'appareil, suivez les étapes en respectant l'ordre décrit dans le guide d'assemblage. Pour obtenir plus d'informations concernant le
produit, rendez-nous visite sur www.precor.com.
AVERTISSEMENT
Un minimum de deux personnes est nécessaire pour assembler
l'équipement. NE tentez PAS l'assemblage par vous-même.
Nous vous recommandons de respecter les consignes suivantes :
▪ Assemblez l'équipement à proximité du lieu où vous prévoyez de l'utiliser.
▪ Assemblez l'appareil sur une surface solide et plane pour qu'il reste à niveau et stable.
▪ Placez l'appareil à au moins 50 centimètres (19,7 pouces) des murs ou du mobilier et
laissez un espace de 50 centimètres (19,7 pouces) derrière ou devant celui-ci.
▪ NE DÉPLACEZ PAS l'appareil sans assistance.
Outils et visserie requis
Pour le matériel informatique, l'acronyme anglais (États-Unis) est utilisé tout au long du guide et dans toutes les versions localisées.
Outils
▪ Clé hexagonale 6 mm
▪ Clé hexagonale 10 mm
▪ Clé plate, à fourche ou à
douille 13 mm
▪ Clé plate 14 mm
▪ Clé hexagonale courte
de 3 mm à embout
sphérique
▪ Clé plate 5/32 po à
embout sphérique
▪ Tournevis cruciforme n° 2
▪ Pince coupante
▪ Aiguille d'électricien
Fixez les stabilisateurs
NOTE
Le stabilisateur avant possède deux roues. Ces roues aident à déplacer le vélo.
Pour installer les stabilisateurs :
1. Placez le stabilisateur arrière sous le support à l'arrière du vélo (Figure 1).
2. Fixez le stabilisateur arrière à l'aide de deux vis à tête bombée M10 x 40 mm (Figure 2).
Serrez à fond à l'aide d'une clé hexagonale de 6 mm.
3. Placez le stabilisateur avant sous le support à l'avant du vélo (Figure 3).
4. Fixez le stabilisateur avant à l'aide de deux M10 x 40 mm (Figure 4). Serrez à fond à
l'aide d'une clé hexagonale de 6 mm.
Fixez le dossier
IMPORTANT
NE PAS pincer le câble pendant cette procédure.
Pour fixer le dossier :
1. Pendant que votre assistant tient le dossier, faites passer le câble du capteur de fréquence
cardiaque dans le support du dossier par l'ouverture à sa base, puis faites-le sortir par l'ouverture
dans le support des poignées (Figure 5).
2. Insérez le bord avant inférieur du support du dossier sous la base du siège.
3. Positionnez le dossier du siège de telle sorte que ses quatre trous de vis s'alignent avec ceux du
chariot du siège (Figure 6).
IMPORTANT
NE PAS laisser le siège glisser vers l'avant sous peine de pincer le câble.
4. Fixez-le à l'aide de quatre vis à tête bombée M10 x 15 mm et serrez les vis au maximum à l'aide
d'une clé hexagonale de 6 mm.
Composant Description
Vis à tête bombée / M12 x 80 mm
Vis à tête bombée / M10 x 40 mm
Vis à tête bombée / M10 x 55 mm
Vis à tête plate / 1/4 po x 5/8 po
(utilisée avec la console)
Montant vertical
Capot
latéral
Quantité Composant Description
2 Vis à tête bombée / M10 x 15 mm
4 Rondelles / 5 mm
2 Écrous hexagonaux / M10
4 Vis à tête bombée / M5 x 16 mm
Figure 1
Figure 3
Assemblage
de dossier
Capot
supérieur
Stabilisateur
arrière
Stabilisateur Pied
avant réglable
Figure 2
Figure 4
Figure 6
Figure 5
Support à
bouteille
Quantité
4
1
2
1
