3DIV-BODY
Inverseur de sortie triple
Présentation des spécifications
Numéro de modèle
3DIV-BODY
Inverseur de sortie triple
Conforme
-ASME A112.18.1/CSA B125.1

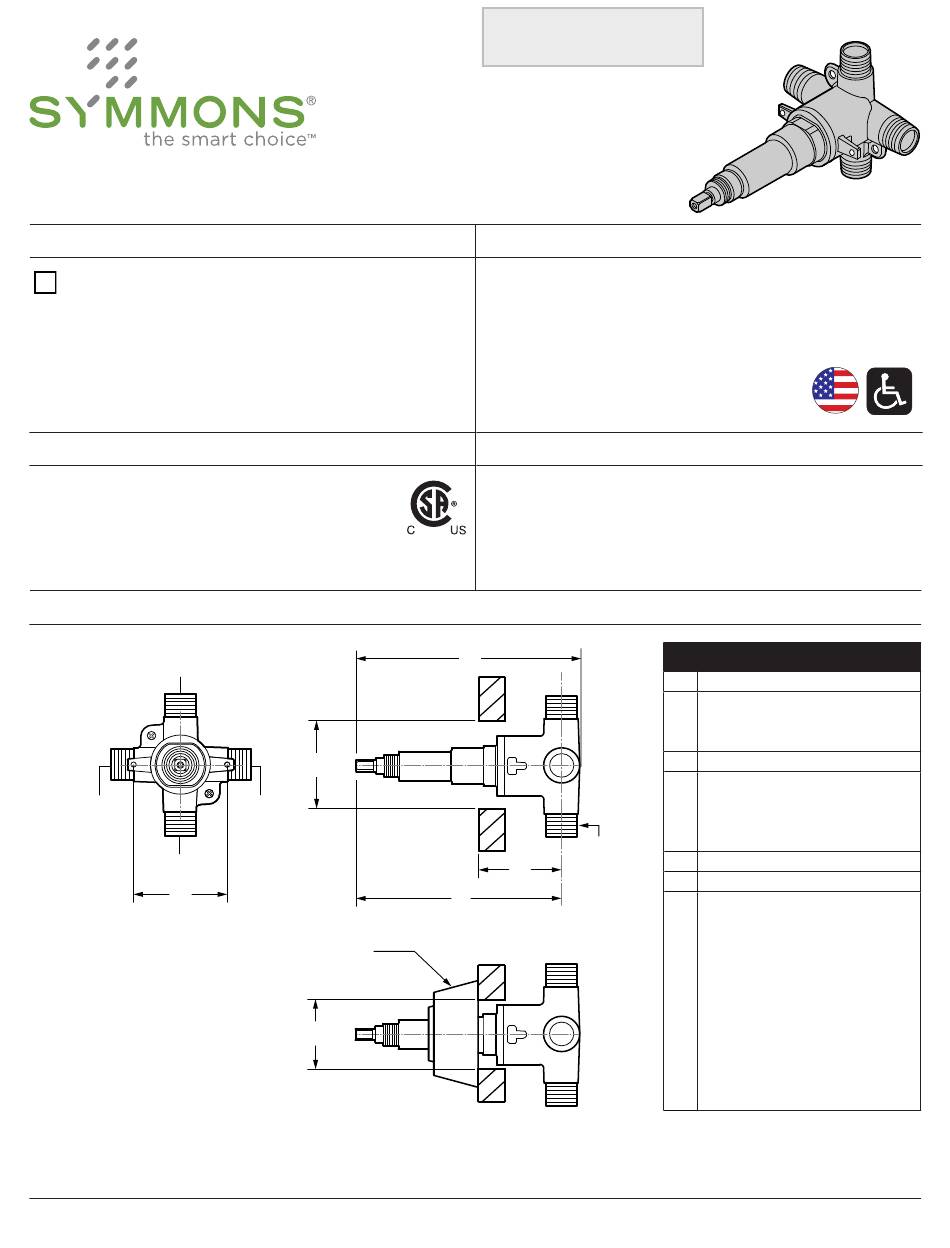

Dimensions
SORTIE
SORTIE
SORTIE
SORTIE
ENTRÉE
ENTRÉE
A A
LD-15A Rosace de douche
Remarques :
1) La figure est déterminée par le style de garniture attaché à la vanne de douche. Voir le dessin de côté de
la robinetterie brute pour le fonctionnement d'une soupape de douche avec une vanne de dérivation.
2) Les dimensions sont sujettes à changer sans préavis.
Symmons Industries, Inc.
Copyright © 2015 Symmons Industries, Inc.
Emplacement:
B B
SORTIE
SORTIE
G G
■
■
31 Brooks Drive
Braintree, MA 02184
■
www.symmons.com
Spécification
L'inverseur de sortie triple présente des fonctionnalités
partagées et comporte des crans précis. Les raccords
d'entrée et de sortie sont un IPS mâle de 1/2 po et un
femelle de 1/2 po soudé à l'étain. Les composants sont
fabriqués de métal sans plomb.
Garantie
À vie limitée - à l'acheteur original dans les installations
du consommateur ou résidentielles.
5 ans - pour des installations commerciales et industrielles.
Se reporter au site www.symmons.com/warranty (en an-
glais) pour l'information complète concernant la garantie.
C C
D D
E E
F F
■
Phone: (800) 796-6667
■
gethelp@symmons.com
Mesures
A
2 5/8 po, 67 mm
Taille du trou
B
Min. Ø 3 po, 76 mm
Max. Ø 3 1/4 po, 83 mm
C
5 3/4 po, 146 mm
(4x) Raccord IPS mâle
de 1/2 po et (4X) raccord
D
femelle soudé à l'étain
de 1/2 po
E
Voir la remarque 1
F
5 3/8 po, 137 mm
Taille du trou
Min. Ø 1 3/4", 44 mm
Max. Ø 1 7/8", 48 mm
Rosace LD-15A:
3DIV
G
Temptrol
Temptrol II
Temptrol Commercial
Temptrol Deluxe
Safetymix
Visu-Temp
■
Fax: (800) 961-9621
■
■
ZV-1306 REV B
121015
