05.5
CONDUIT DE FUMÉE OU DÉCHARGE DES FUMÉES
Le conduit de fumée ou décharge des fumées est l'élément fondamental pour le bon fonctionnement de l'appareil et doit respecter les
normes à caractère général suivantes:
UNI EN 1856-1
Conduits de fumée - Prescriptions pour les conduits de fumée métalliques - Partie 1:composants de systèmes de
conduits de fumée
UNI EN 1856-2
Conduits de fumée - Prescriptions relatives aux conduits de fumée métalliques - Partie 2:tubages et éléments de
raccordement métalliques
UNI 10683
Générateurs de chaleur alimentés au bois ou avec d'autres biocombustibles solides - Exigences d'installation
La section (diamètre) du conduit de cheminée doit être dimensionné en fonction des caractéristiques techniques de l'appareil, de la
typologie et du lieu d'installation. Chaque appareil doit avoir son conduit de fumée qui ne doit pas être partagé avec d'autres conduits
(foyers, chaudières, poêles, etc.). Le conduit d'évacuation des produits de la combustion générés par l'appareil à tirage forcé doit sati-
sfaire aux exigences suivantes:
•
il est nécessaire d'utiliser des raccords et tubes pourvus de joint d'étanchéité à la pression car le raccord du conduit de cheminée
pourrait subir une légère pression pendant le fonctionnement de l'appareil.
•
tous les coudes doivent être inspectés pour faciliter l'intervention d'entretien du raccord au conduit de cheminée
•
doit garantir un tirage apte à maintenir une dépression à l'intérieur de la chambre de combustion (voir données techniques)
•
être étanche aux produits de la combustion, imperméable et adéquatement isolé
•
être réalisé en matériaux aptes à résister aux contraintes mécaniques normales, à la chaleur, à l'action des produits de la com-
bustion et à l'éventuelle formation de condensation acide
•
avoir une direction surtout verticale avec des déviations par rapport à l'axe ne dépassant pas 45°
•
être suffisamment éloigné des matériaux combustibles ou inflammables au moyen d'un vide d'air ou d'une isolation appropriée
•
avoir une section interne de préférence circulaire : les sections carrées ou rectangulaires doivent avoir des angles arrondis au
rayon non inférieur à 20 mm
•
avoir une section intérieure constante, libre et indépendante
Si le conduit de fumée est installé à l'extérieur, il est impératif qu'il soit isolé afin d'éviter le refroidissement des fumées et la formation de
condensation. Même procédure pour la partie allant du toit au chapeau de cheminée. Pour raccorder l'appareil au conduit de fumée, ou
en cas de déviations ou de coudes, ou encore pour que l'installation soit plus facile, rapide et sûre, il est conseillé d'utiliser des tubes en
acier inox à double paroi. Ne pas utiliser des tuyaux en fibrociment pour relier les appareils au conduit de fumée.

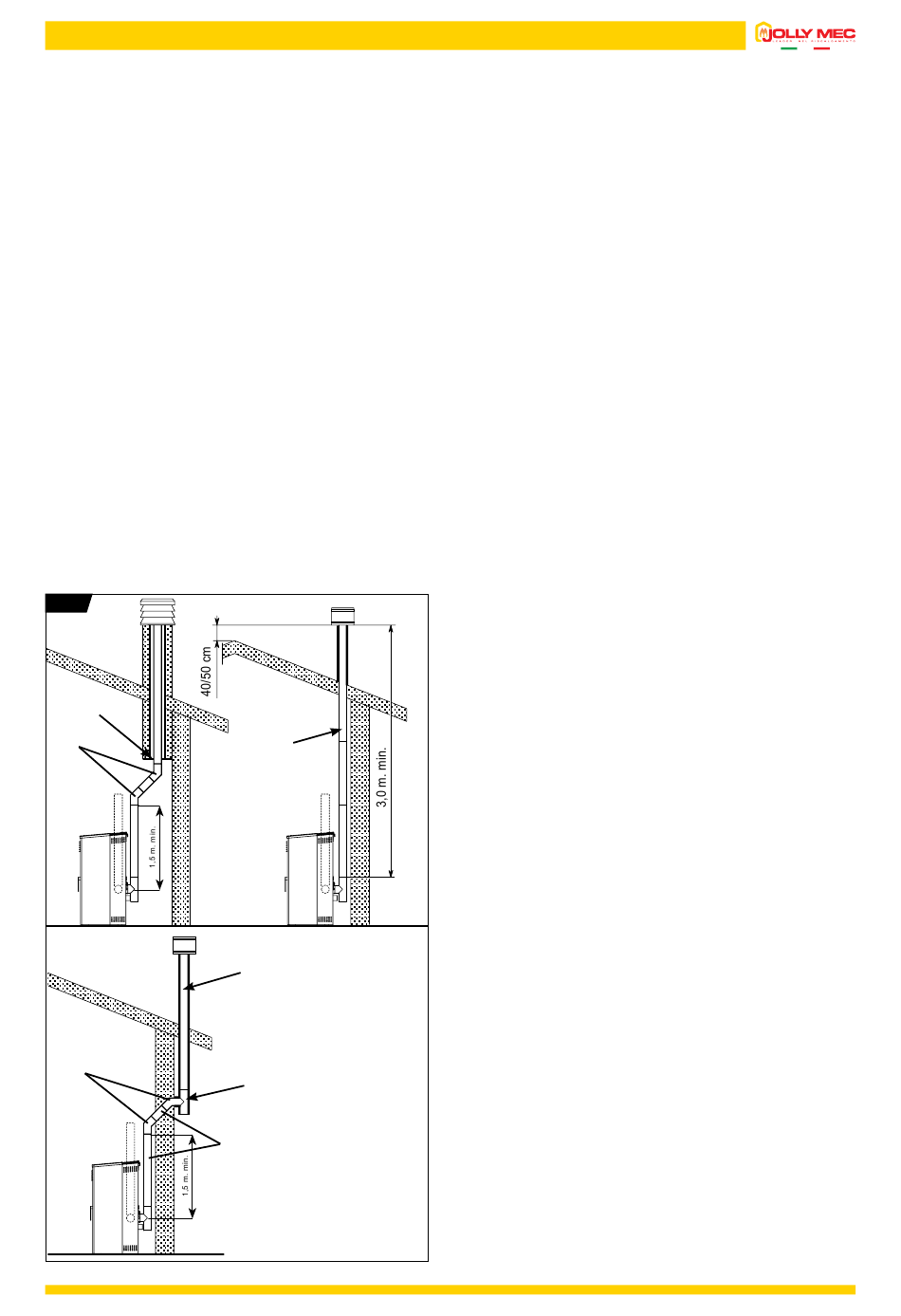

FIG. 1
1
2
2
3
4
. Tôle en acier
1
étanche
5
. Coudes à 45°
2
. Conduit de fumée
3
6
. Conduit de fumée
4
isolé extérieur
. Raccord en T isolé
5
pour condensation
. Tube non isolé
6
Le conduit de fumée ne doit pas traverser des pièces où l'in-
stallation d'appareils à combustion est interdite. Le montage du
raccord au conduit de cheminée doit être effectué de manière à
garantir l'étanchéité des fumées dans les conditions de fonction-
nement de l'appareil sous pression et à empêcher la formation
de condensation et son retour vers l'appareil.
Éviter autant que possible d'installer des sections de conduit de
cheminée à l'horizontale ou non supérieures à 2 m de projection
horizontale et avec une déclivité minimum non inférieure à 5%.
La partie horizontale ne doit pas être reliée directement à la sor-
tie du ventilateur fumées mais après la première partie verticale
(6) de F
.1.
ig
L'installation pour l'évacuation des fumées et des produits
de la combustion DOIT être dimensionnée et conçue par
un technicien agréé. Celui-ci doit déterminer le système
d'évacuation des fumées optimal en tenant compte de : les
caractéristiques techniques du générateur de chaleur, la
typologie d'installation, le lieu d'installation et, surtout, les
normes techniques en vigueur. Il donne les instructions à
l'installateur concernant: les matériaux à utiliser, la section
du conduit des fumées, l'épaisseur de l'isolation, la rés-
istance à la corrosion et toutes les qualités requises et
nécessaires au bon fonctionnement du système générate-
ur-conduit des fumées.
De plus il faudra vérifier que le dimensionnement de la
prise d'air est correcte pour permettre la ventilation de l'am-
biance ou est installé le générateur de chaleur et qu'il soit
conforme aux normes techniques en vigueur.
AUCUN dysfonctionnement du produit dû à un mauvais di-
mensionnement et/ou conception du système d'évacuation
des fumées sera pris en charge par Jolly Mec, ni comme
objet de contestation, ni pour interventions en garantie.
Pour les appareils où il faut atteindre des évacuations au plafond
ou au mur non coaxiales par rapport à la sortie des fumées de
l'appareil, les changements de direction doivent être réalisés en
utilisant des coudes d'un angle non inférieur à 45° (voir F
.1).
ig
15
