Mise en marche et fonctionnement de l'unité
F
Avertissement
Ne jamais retirer le panneau électrique du boîtier de contrôle.
ATTENTION!
Il est indiqué dans le diagramme de connexions qui se trouve dans le bloc de terminaux comment réaliser
correctement la connexion. Une connexion incorrecte du circuit électronique pourrait endommager la
totalité du circuit électrique.
Le câble utilisé pour la connexion devra avoir trois fils et devra inclure obligatoirement une prise de terre
à l'extrémité. Son diamètre extérieur devra être d'au minimum 7,5 mm et au maximum 8,5 mm. Une des
extrémités du câble devra être située dans une position plus basse que celle des vis de fixation. Le câble devra
se connecter à la prise secteur comme indiqué dans la figure.
Les quatre vis du panneau principal et les deux écrous pour fixer le câble devront être bien serrés pour éviter
que l'eau ne pénètre dans le boîtier de contrôle et n'endommage le circuit électronique.
Les quatre vis
devront être bien
serrées

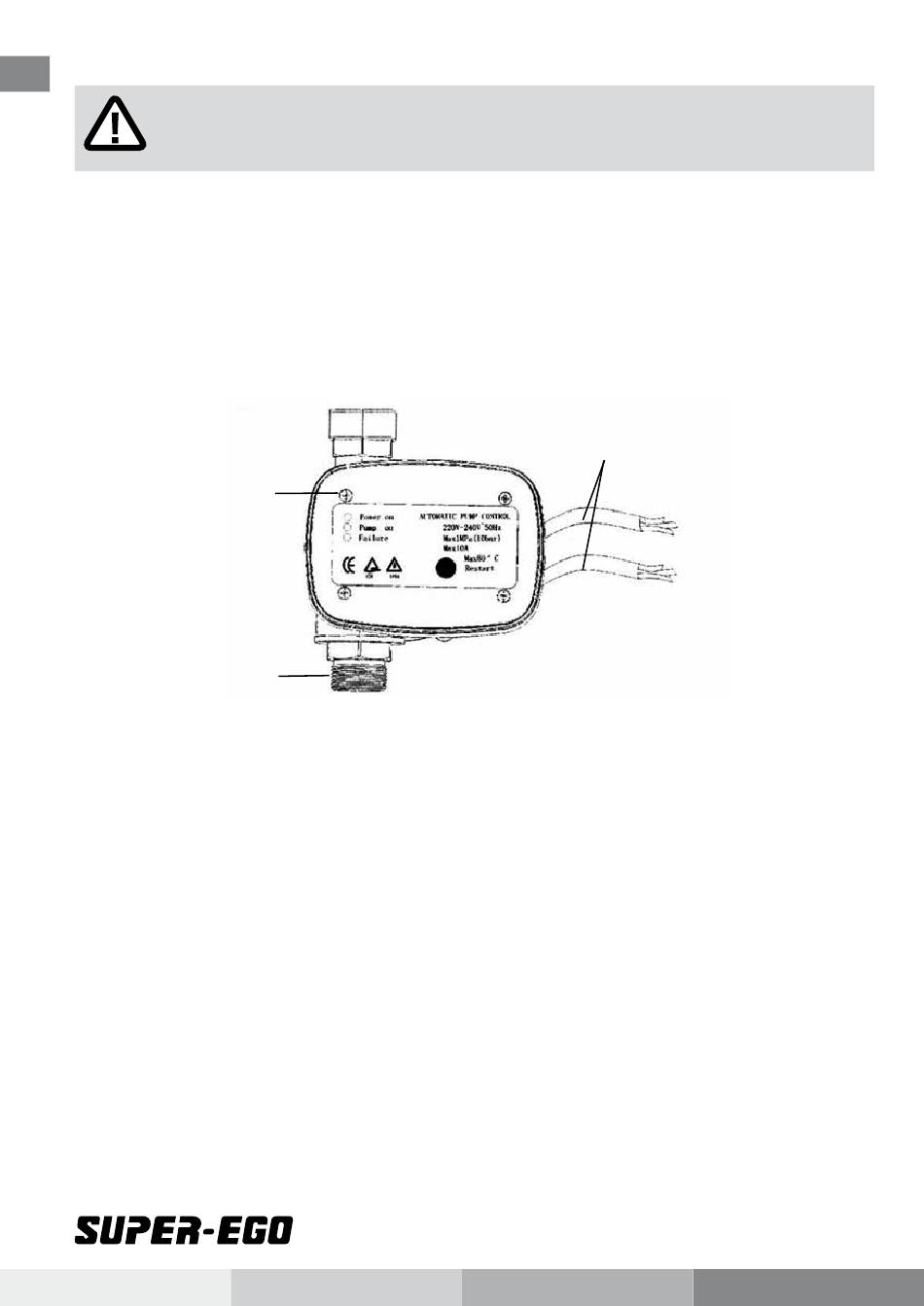

Comment connecter le câblage interne:
Consultez le diagramme supérieur. Les trois câbles de la partie supérieure (bleu, marron et
jaune/vert) sont les câbles d'entrée et ceux de la partie inférieure (jaune/vert, bleu et marron)
sont les câbles de sortie.
Mise en marche
Quand l'unité est connectée au réseau électrique, le LED vert "POWER ON" (allumé) s'éclaire et le LED jaune
"PUMP ON" (pompe en fonctionnement) indique que la pompe se trouve en fonctionnement.
La pompe reste en fonctionnement pendant quelques secondes, permettant ainsi au système de remplir les
tuyauteries et d'atteindre la pression requise.
Si ce temps n'était pas suffisant, le LED rouge «FAILURE» (Défaillance) s'éclairera. Dans ce cas, maintenir
enfoncé le bouton de «RESTART» (Réinitialisation) et attendre, avec un robinet ouvert, jusqu'à ce que la
lumière rouge s'éteigne.
Après avoir relâché le bouton et fermé le robinet, l'unité arrêtera la pompe à sa pression maximale.
Fonctionnement
Une fois l'opération de mise en marche terminée, l'unité est programmée pour réaliser de forme automatique
toutes les opérations de contrôle de la pompe. Lorsqu'il surgit des problèmes dans le fonctionnement,
comme un manque d'eau, l'obstruction de la tuyauterie de succion, etc., l'unité reconnaît le problème,
et le LED rouge «FAILURE» (Défaillance) s'éclaire, envoyant un signal d'arrêt à la pompe pour éviter des
dommages causés par un fonctionnement sans eau. La résolution des problèmes qui auront causé le blocage
permettra de réinitialiser le système en appuyant sur le bouton de «RESTARt» (Réinitialisation).
10
Entrada
Cette partie devra être plus
basse que les écrous de fixation
Prise de courant
Bomba
