Prise des données

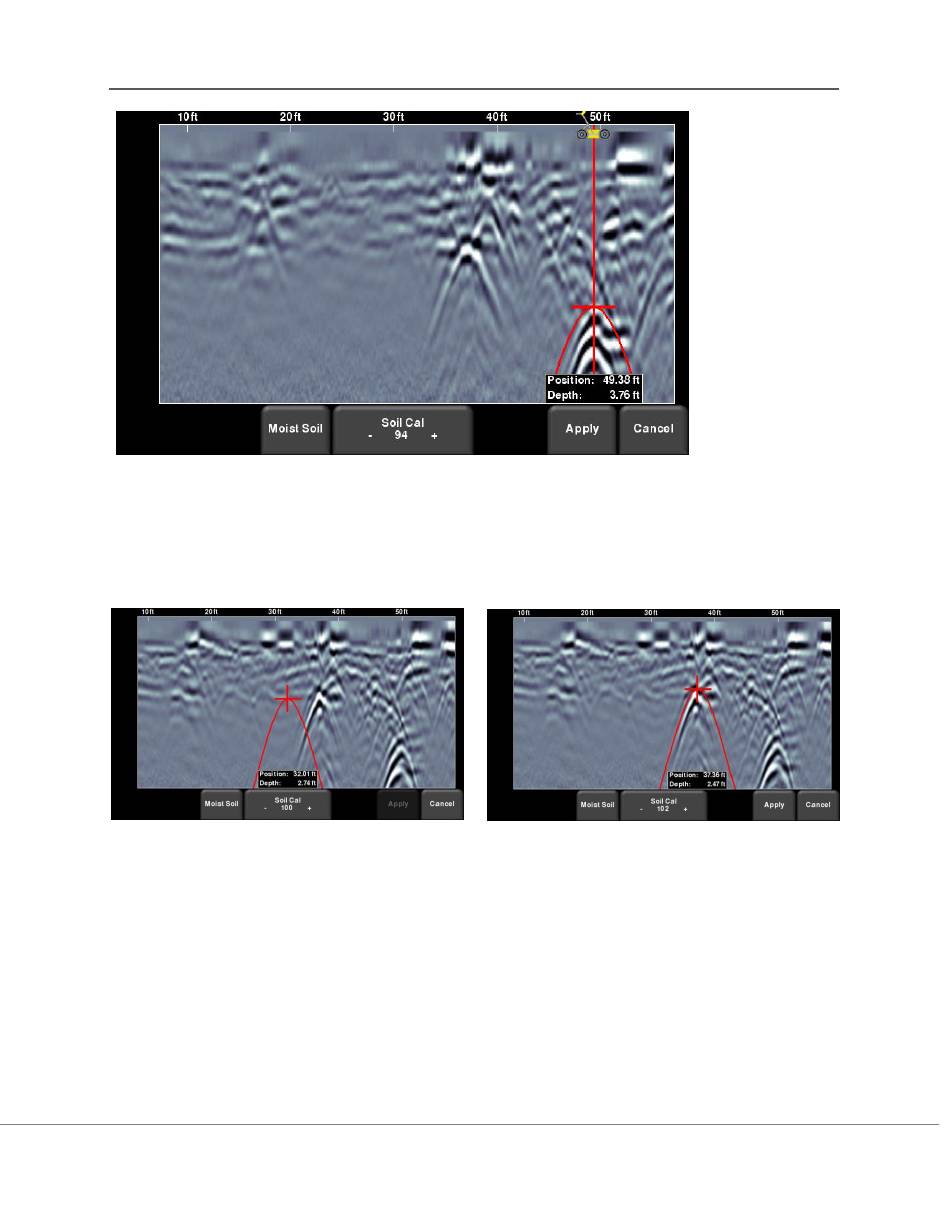

Figure 8-11 : Réglage de l'étalonnage du sol en mode recul
Autrement, si vous appuyez sur Étalonnage du sol lorsque vous recueillez des données ou que
vous avez appuyé sur Pause, une hyperbole rouge apparaît au milieu de l'écran. Déplacez
l'hyperbole de manière à ce qu'elle s'aligne à une véritable hyperbole du sol (Figure 8-12). Vous
pouvez utiliser les flèches du pavé numérique pour affiner les mouvements.
Figure 8-12 : Appuyez sur Étalonnage du sol pour afficher une hyperbole rouge (à gauche).
Déplacez ensuite l'hyperbole pour l'aligner à une hyperbole du sol et ajustez la forme (à droite).
Pour n'importe lequel des cas ci-dessus, une fois que l'hyperbole est correctement positionnée,
vous pouvez utiliser les touches+ et - la touche Étalonnage du sol pour élargir ou resserrer la
forme. Une fois la forme alignée (Figure 8-11 et image de droite de la Figure 8-12), vous disposez
de l'étalonnage correct et les mesures de profondeur seront plus précises. Appuyez sur
Appliquer pour utiliser cette valeur.
Si vous obtenez une valeur proche de 300, il s'agit surement d'une onde de surface (Section 7.5)
et vous devrez étalonner en fonction d'une autre réponse hyperbolique.
