TwinLock 7220
Manuel
TwinConnect permet le raccordement de l'unité de saisie, du dispositif de
commutation, ainsi que jusqu'à 3 serrures. Il est également possible de monter
plusieurs répartiteurs de bus en cascade, c'est-à-dire de connecter plusieurs unités
TwinConnect l'une derrière l'autre pour assurer le raccordement de plusieurs
serrures.
TwinConnect dispose en outre d'une connexion à bloc secteur (12 V CC) qui permet
l'alimentation du système de serrure TwinLock (en cas de connexion du dispositif de
commutation, le système doit toutefois être alimenté depuis le SDE).

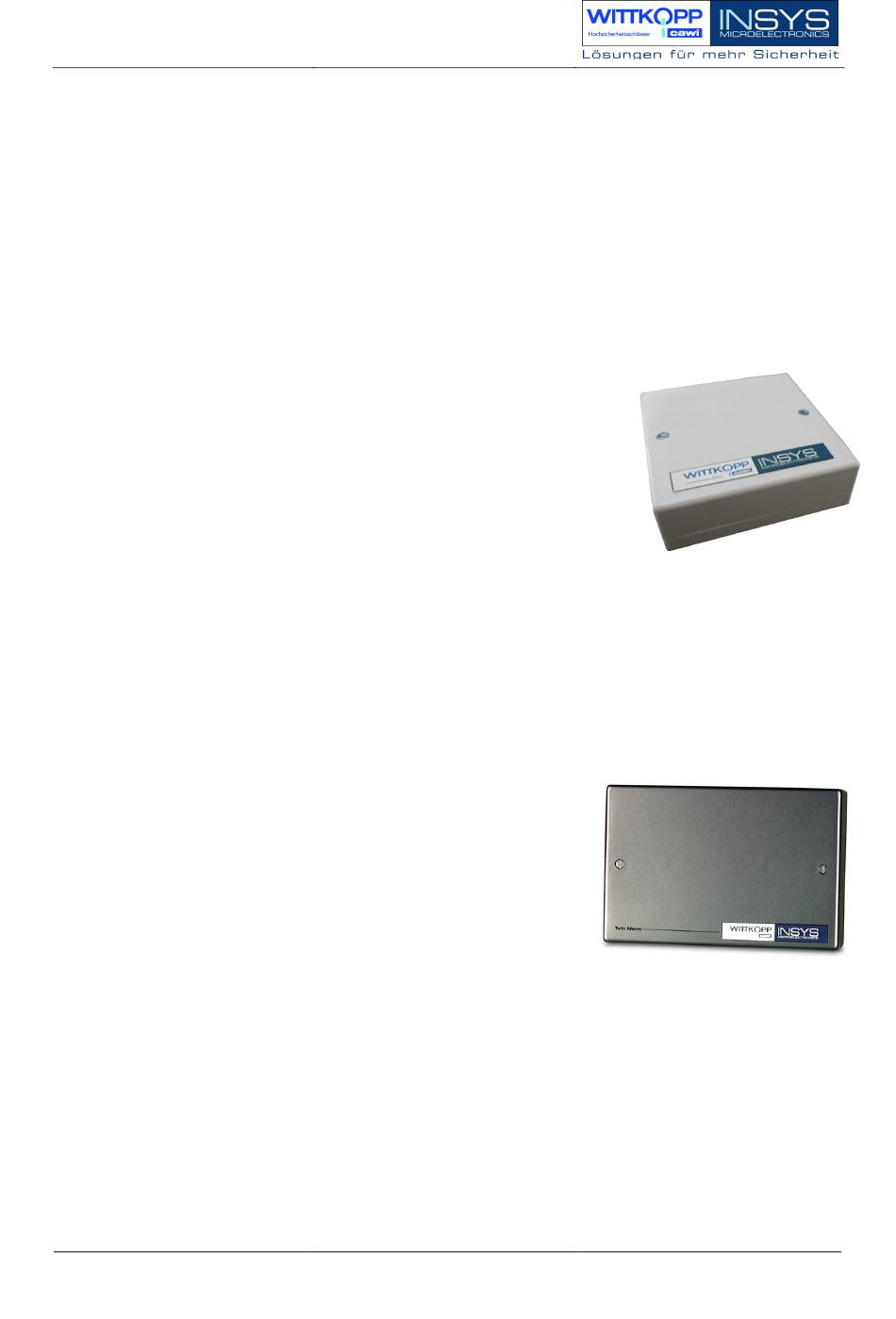

2.4. Unité d'extension : TwinXT
L'unité d'extension TwinXT permet très simplement
d'augmenter le système TwinLock de 4 entrées et 2
sorties. De manière générale, il est possible de brancher
une TwinXT à chaque serrure se trouvant dans le
système. Et ainsi de bloquer ou de valider chaque serrure
de manière ciblée, chaque serrure pouvant être munie
d'un contact de verrou.
2 entrées de commutation (Validation / Contact de verrou) pour la serrure 1
2 entrées de commutation (Validation / Contact de verrou) pour la serrure 2
2 sorties de relais (État / Alarme silencieuse) (30 V / 1 A)
Tension d'alimentation 12 V CC
Ligne anti sabotage avec contact par couvercle
2.5. Dispositif de commutation : TwinAlarm
Le dispositif de commutation TwinAlarm sera monté à
l'intérieur du conteneur de valeurs, et joue le rôle
d'élément de liaison entre le terminal TwinControl ou
FlatControl (unité de saisie), les serrures et un système
de détection d'effraction (SDE), et permet également
de connecter une imprimante sérielle ou un PC et fait
office
de
répartiteur
d'effraction (contact de verrou, contact de porte etc.,
surveillance de résistance).
Des plots à fourches sont prévus pour la fixation de résistances pour les lignes de
signalisation à surveillance de résistance. L'emploi de cavaliers permet différentes
adaptations des entrées.
TwinAlarm analyse les clés électroniques (cartes à puce) ainsi que les signaux
d'entrée du système de détection d'effraction.
Le boîtier de TwinAlarm est protégé contre les sabotages par un contact de
couvercle ainsi que par une ligne de contact sous toute la surface et est scellé par un
autocollant.
Version 1.08
du
système
de
détection
9
