Remplacement du ventilateur - SL 40-399 G3

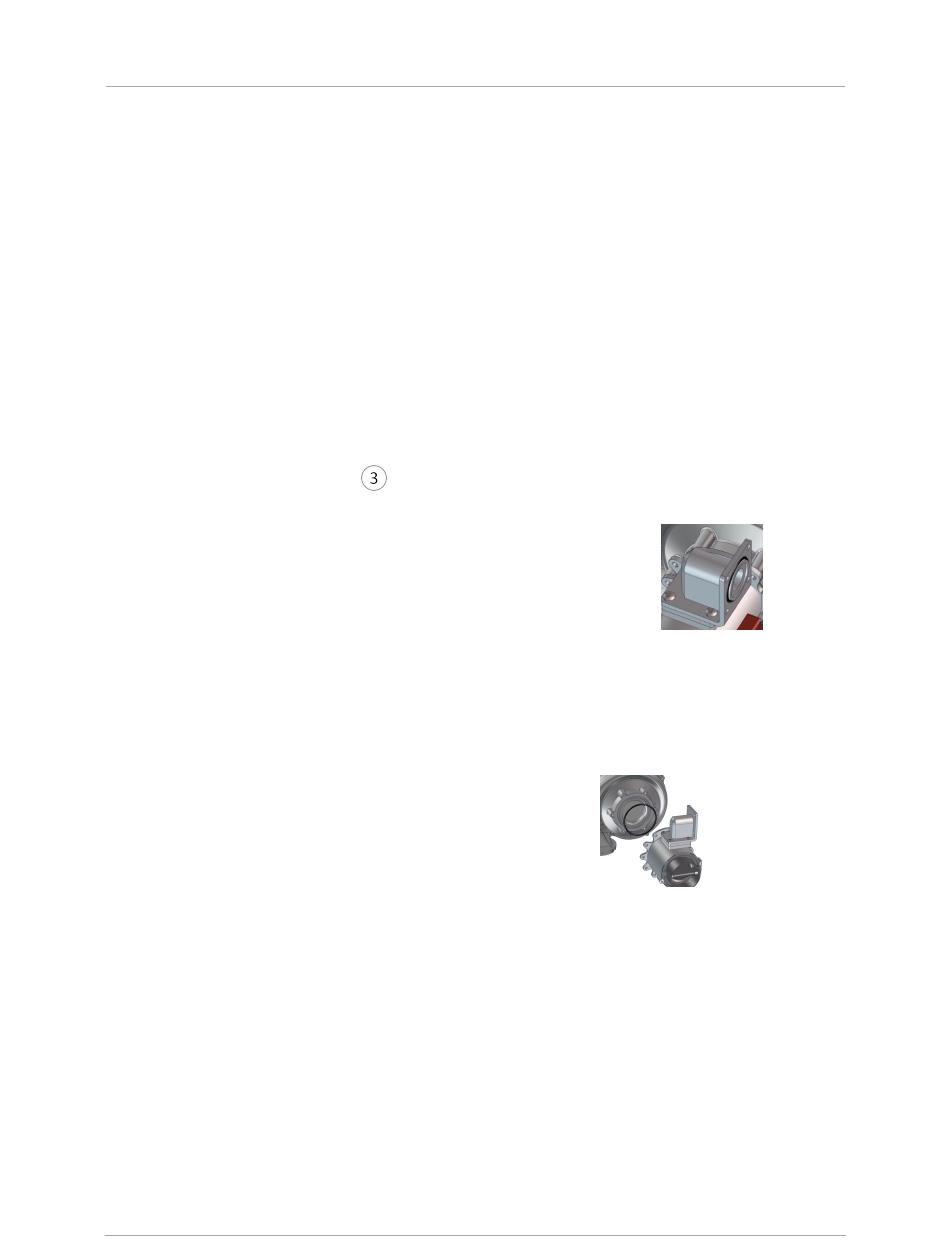

Pour référence, voir la Figure 40
Retrait du ventilateur
1. Coupez le courant électrique et l'arrivée de gaz à la chaudière.
2. Assurez-vous que la chaudière se refroidit jusqu'à la température ambiante. Ne vidangez
pas la chaudière à moins que l'on ne prévoie du gel pendant cette procédure.
3. Retirez le panneau avant, puis retirez le panneau supérieur de la chaudière.
Il peut être nécessaire d'utiliser une échelle ou un escabeau pour avoir une vue verticale
claire de la zone de travail. N'essayez pas de travailler à partir de l'avant sans une vision
claire, ce qui pourrait occasionner des dommages aux connecteurs, ou aux vis.
4. Débranchez les deux fils électriques de la soupape de gaz.
5. Retirez les quatre boulons
écartez la soupape de gaz.
6. Vérifiez le joint de la soupape de gaz et remplacez-le si nécessaire.
7. Débranchez les connecteurs électriques du ventilateur.
8. Retirez les écrous fixant le ventilateur au couvercle de l'échangeur de chaleur.
9. Retirez l'ensemble ventilateur et dispositif de mélange Venturi.
10. Retirez les vis et les rondelles à fin de séparer le dispositif de mélange Venturi du
ventilateur. Avant de retirer le dispositif de mélange venturi, notez son orientation.
11. Vérifiez le joint du ventilateur et remplacez-le si nécessaire.
L'installation du nouveau ventilateur
1. Fixez le dispositif de mélange Venturi au nouveau ventilateur. Assurez-vous que le joint du
ventilateur est bien en place dans la rainure.
2. Réinstallez l'ensemble ventilateur et Venturi sur le couvercle de l'échangeur de chaleur, en
serrant les quatre écrous hexagonaux à la main plus un demi (½) tour supplémentaire.
Assurez-vous que le joint du ventilateur est en place (entre le couvercle de l'échangeur de
chaleur et le ventilateur).
3. Rebranchez les connecteurs électriques du ventilateur.
4. Assurez-vous que le joint de la soupape de gaz soit bien installé en place avant de
rattacher la soupape de gaz à l'ensemble ventilateur / dispositif de mélange Venturi.
.
fixant la soupape de gaz au dispositif de mélange Venturi, et
