documentation de montage se rapportant au véhicule. Par
exemple :
■ Le Cronus Smart pilote l'élément de commande du climatiseur
ou le ventilateur du véhicule ainsi que les volets d'aération. Les
volets d'aération mécaniques sont réglés à l'aide de l'élément
de commande du climatiseur.
■ Le Cronus Smart pilote directement l'élément de commande du
climatiseur ou un module LIN intégré dans le véhicule ou encore
la commande des volets du ventilateur et des volets d'aération
s'effectue via le module LIN.
3.5
Utilisation
Appareils de chauffage compatibles (exemples) :
■ Thermo Top Evo
■ Air Top Evo 40
■ Air Top Evo 55
REMARQUE
D'autres appareils de chauffage compatibles seront
adaptés progressivement. Vous trouverez des informa-
tions plus actuelles à l'adresse
https://dealers.webasto.com
4
Montage
Monter l'appareil de chauffage conformément à la documentation
de montage se rapportant au véhicule.
Pour raccorder l'élément de commande Webasto utilisé, suivre les
instructions dans la notice respective de montage et d'utilisation à
l'adresse https://dealers.webasto.com.
Tenir compte des chapitres suivants et voir Fig. 05 et Fig. 06.
4.1
Remarques concernant le montage
PRUDENCE
Choc électrique en cas de contact avec les pièces
sous tension
Brûlures légères
Avant montage, mettre le véhicule hors tension.
X
(Pour éviter toute perte de l'initialisation du
véhicule.)
PRUDENCE
Risque de brûlure dû à un montage incorrect
Brûlures
Lors du montage de l'appareil de chauffage dans
X
des véhicules destinés au transport de marchandises
dangereuses, respecter les dispositions
complémentaires.
Respecter les indications figurant sur la plaque
X
signalétique.
REMARQUE
Aucun câble ne doit se trouver derrière la surface de
montage dans la zone de perçage du Cronus Smart.
4.2
Exigences à remplir par
l'emplacement choisi
L'emplacement choisi doit remplir les exigences suivantes :
se trouver dans l'habitacle du véhicule
3
être facile d'accès
3
le bouton-poussoir et la plaque signalétique avec le code QR
3
peuvent être placés de manière bien visible
Cronus Smart
être propre, sec et exempt de graisse
3
être protégé contre l'humidité
3
être protégé contre la chaleur, ne pas être exposé à un flux d'air
3
chaud direct
avoir suffisamment d'espace derrière l'emplacement choisi
3
4.3
Élément de commande, bouton-
poussoir et commande, symboles
Éléments de commande Webasto
La notice de montage varie selon l'élément de commande sélec-
tionné par le client. Les notices de montage et d'utilisation re-
quises sont jointes à l'élément de commande sélectionné ou fi-
gurent à l'adresse https://dealers.webasto.com.
Bouton-poussoir

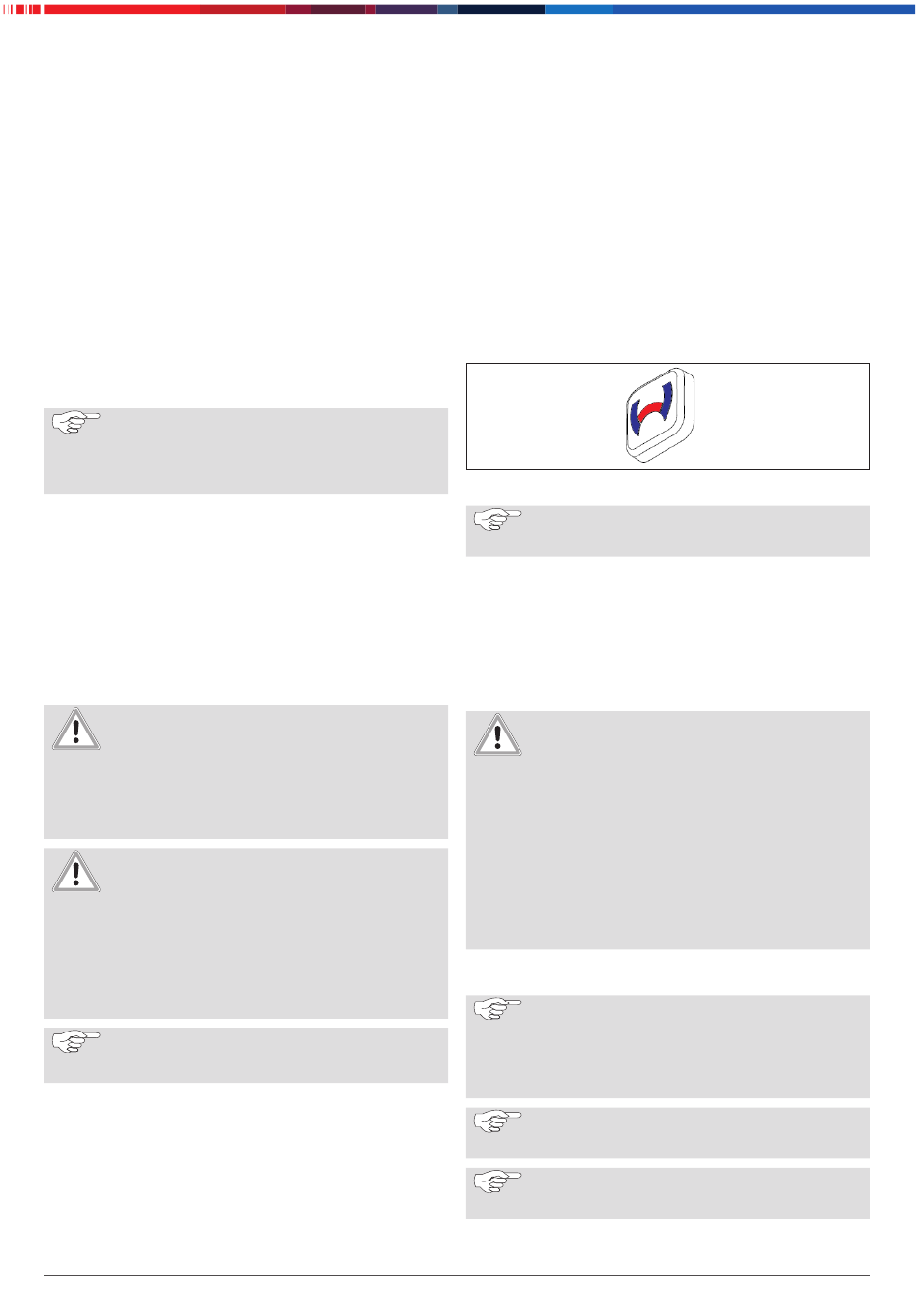

Fig. 02: Bouton-poussoir
REMARQUE
Tous les autres couplages réglés auparavant seront
effacés.
5
Première mise en ser-
vice
5.1
Remarques concernant la première
mise en service
AVERTISSEMENT
Inhalation de gaz toxiques dans des locaux fer-
més
Risque d'intoxication et d'asphyxie
Ne jamais utiliser l'appareil de chauffage et ce,
X
même en mode de démarrage de chauffage pro-
grammé, dans des locaux fermés comme garages ou
ateliers sans dispositifs d'aspiration des gaz
d'échappement.
Dans le cas d'ateliers avec un dispositif d'aspiration
X
des gaz d'échappement, vérifier que celui-ci fonc-
tionne correctement.
5.2
Mise en service du Cronus Smart
REMARQUE
Sans le Webasto Thermo Test (WTT), la mise en ser-
vice du Cronus Smart n'est pas possible. En cas de
modification apportée au système et d'une mise en
service subséquente, le WTT et l'adaptateur de dia-
gnostic sont de même nécessaires.
REMARQUE
Voir la documentation de montage spécifique au
véhicule.
REMARQUE
Au cours de cette opération, tenir compte des instruc-
tions du constructeur du véhicule.
L'appareil de chauffage est complètement monté conformément
3
à la documentation de montage spécifique au véhicule.
