Guide d'utilisation ECL Comfort 210/296/310, application A230

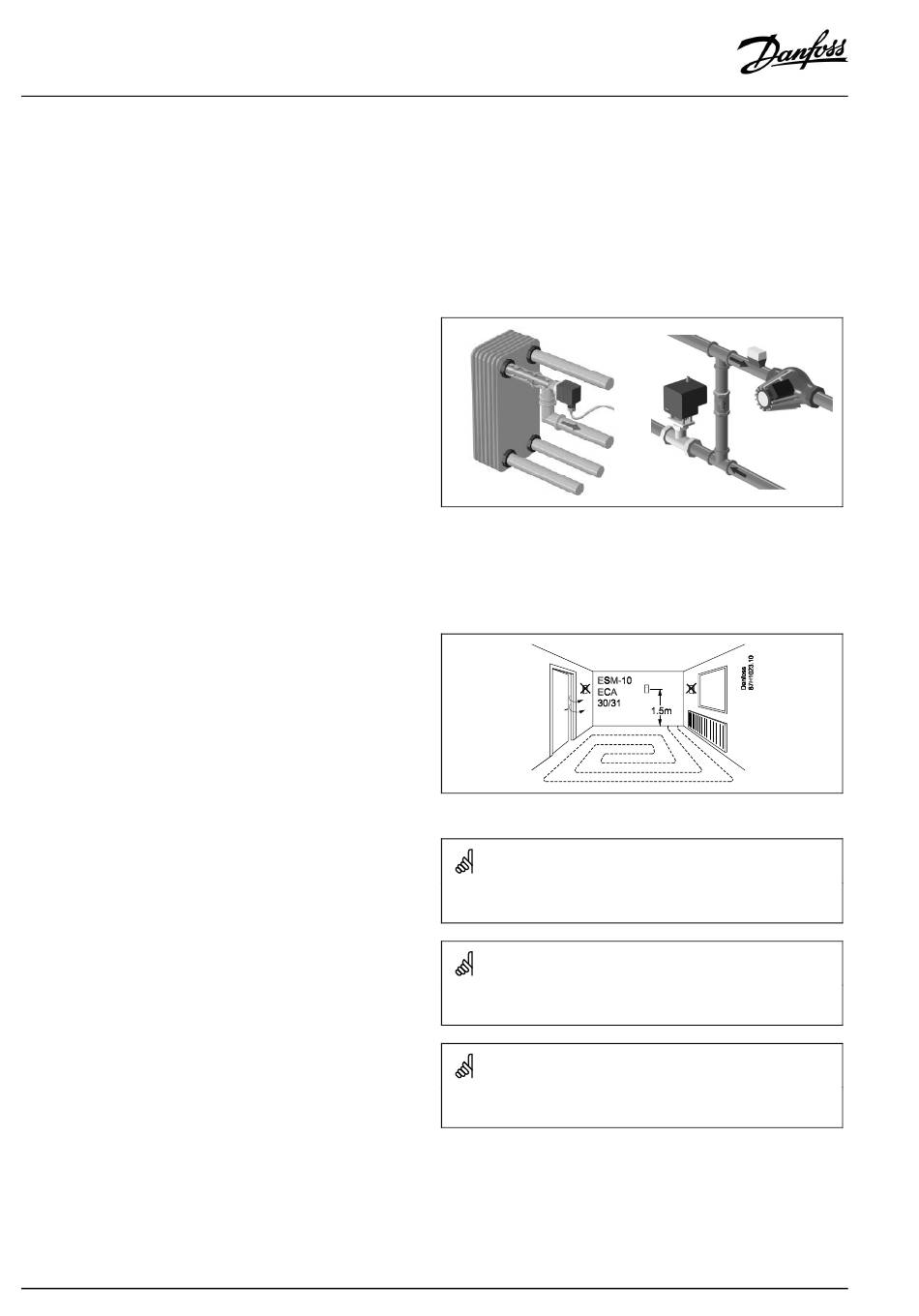

2.4 Installation des sondes de température
2.4.1 Installation des sondes de température
Il est très important que les sondes soient correctement placées.
Les sondes de température mentionnées ci-dessous sont des
sondes utilisées pour les régulateurs ECL Comfort 210/296/310 et
ne sont pas toutes nécessaires à votre application !
Sonde de température extérieure (ESMT)
Cette sonde doit être placée sur la face de l'immeuble la moins
exposée aux rayons directs du soleil. Il faut également éviter de la
mettre à proximité des portes, fenêtres et bouches d'aération.
Sonde de température de départ (ESMU, ESM-11 ou ESMC)
Cette sonde doit être installée à 15 cm maximum de la vanne
de distribution. Pour les installations dotées d'un échangeur de
chaleur, Danfoss recommande d'installer une sonde de type ESMU
sur le circuit retour de l'échangeur.
Assurez-vous que la surface du tuyau est propre, notamment à
l'emplacement du montage de la sonde.
Sonde de retour (ESMU, ESM-11 ou ESMC)
La sonde de retour doit toujours être placée de manière à mesurer
une température de retour représentative.
Sonde de température ambiante
(ESM-10, unité de commande à distance ECA 30/31)
Cette sonde doit être placée dans la pièce où la température est
régulée. Ne jamais la monter sur des murs extérieurs ni à proximité
de radiateurs, de portes ou de fenêtres.
Sonde température chaudière (ESMU, ESM-11 ou ESMC)
Placer la sonde en suivant les instructions du fabricant de la
chaudière.
Sonde de température de gaine (types ESMB-12 ou ESMU)
Placer la sonde de sorte qu'elle mesure une température
représentative.
Sonde de température ECS (ESMU ou ESMB-12)
Placer la sonde de température ECS en suivant les instructions du
fabricant.
Sonde de température d'applique (ESMB-12)
Placer la sonde dans un tube de protection dans l'applique.
20 | © Danfoss | 2022.08
ESM-11 : Ne pas déplacer la sonde après sa fixation pour éviter de
détériorer certains de ses éléments.
ESM-11, ESMC et ESMC-12 : Utiliser la pâte conductrice de chaleur
pour mesurer rapidement la température.
ESMU et ESMB-12 : L'utilisation d'un doigt de gant de sonde pour
protéger la sonde ralentit cependant la mesure de la température.
