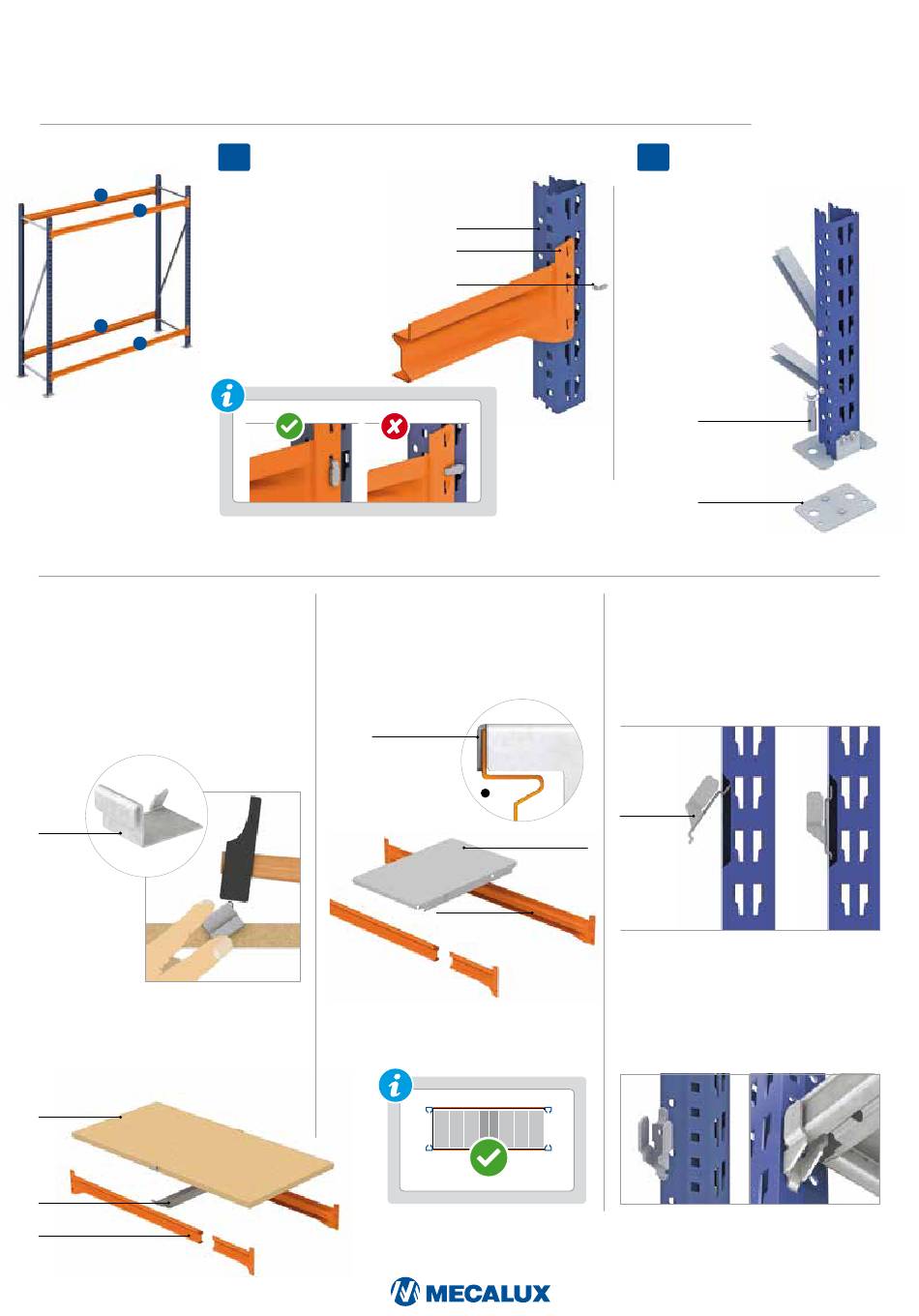

Montage des lisses
1
2
3
4
Montage des étagères
Panneaux bois
La bride Z‐TAM (L) s'installe avec des
panneaux bois de plus de 1 825 mm de
longueur, selon le schéma ci‐dessous. L'onglet
de la bride doit être encastré sur la partie
inférieure du panneau bois au moyen
d'un marteau. Deux brides seront placées
par étagère de chaque côté, au centre du
panneau.
Bride (L)
Traverse
Placez les traverses (M), si le modèle de
rayonnage les nécessite. Puis, en appliquant
une légère pression, emboîtez le panneau
(E) dans les lisses (B).
Panneau bois (E)
Traverse (M)
Lisse (E)
4
Placez les lisses (B) du niveau
supérieur, une à l'avant et
l'autre à l'arrière, pour fixer les
deux échelles. Placez ensuite
les niveaux inférieurs.
Sécurisez chaque lisse avec
deux goupilles de sécurité
(J) afin qu'elle s'emboîte
parfaitement dans le
montant (A).
Panneaux picking
Si le rayonnage est composé de panneaux
PK (N), le montage est identique au
panneaux bois, excepté que les encoches
d'appui des panneaux (P) dépassent de la
partie extérieure de la lisse (B).
Encoche (P)
Situez les panneaux de picking les
plus étroits au centre.
Montant (A)
Lisse (B)
Goupilles
de sécurité (J)
Panneau
PK (N)
Lisse (B)
5
Une fois toutes les
lisses installées,
levez la structure et
positionnez‐la sur son
emplacement prévu.
Placez les plaques
de calage ou de
supplément (K) sous
les pieds des montants.
Puis ancrez les échelles
au sol avec 1 ancrage
expansible (F).
Ancrage
expansible (F)
Plaque
de calage (K)
Panneaux HD
Si le rayonnage est composé de panneaux
métalliques HD, fixez quattre supports PK
(Q) par panneau, un sur chaque montant,
et à la même hauteur, selon les étapes
décrites ci-dessous.
Support (Q)
Une fois les quatre supports placés, posez le
panneau en appuyant légèrement sur chaque
angle, de façon à l'emboîter correctement.
