Notice de montage :
Rayonnage M7

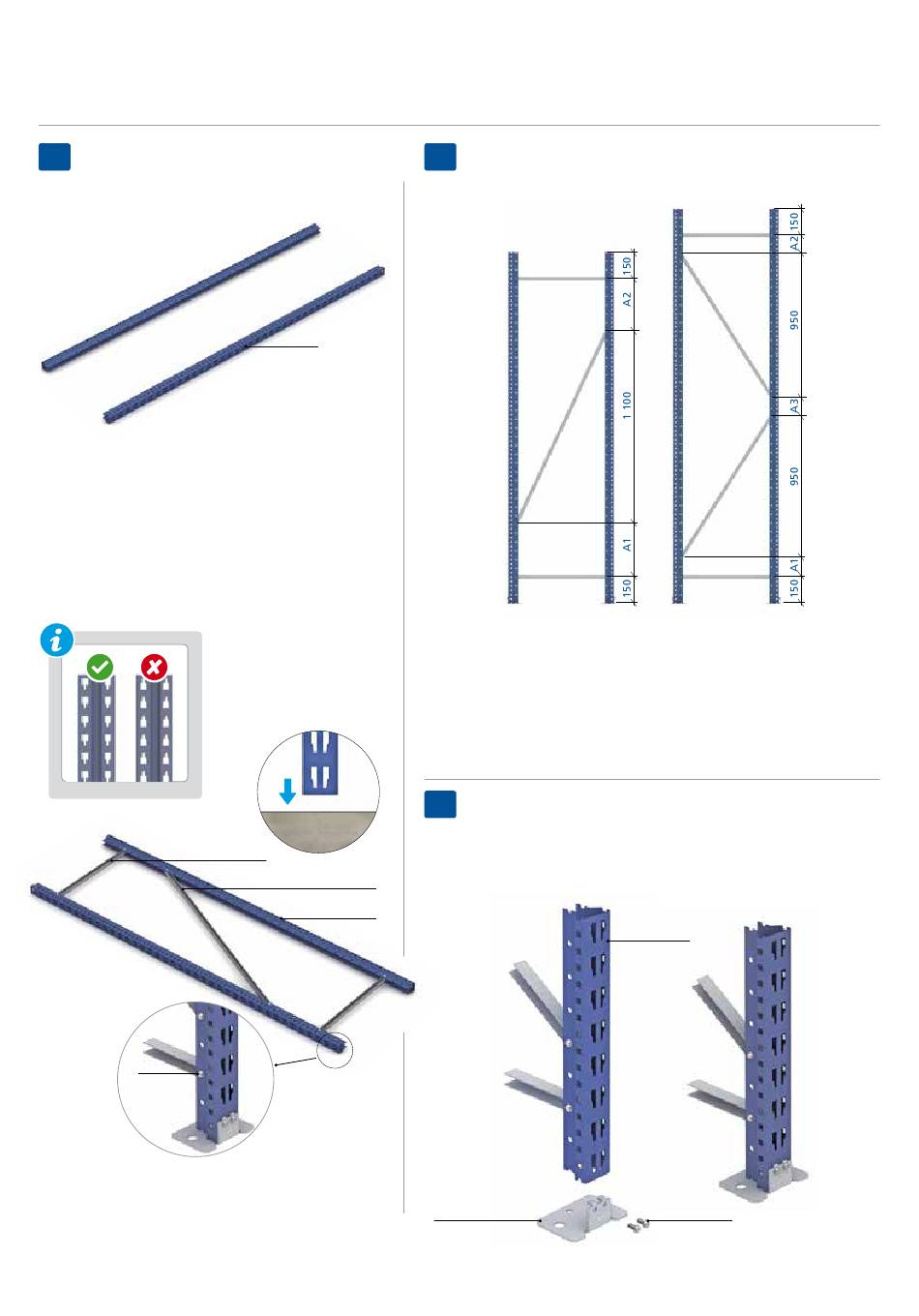

Assemblage des échelles
1
Placez deux montants (A) parallèlement sur
un support ou à même le sol.
Fixez une traverse (plus petite que les diagonales) (D)
par ses extrémités aux deux montants à l'aide de deux
vis M-8x40 dans la deuxième perforation (H) de chaque
montant (A), sur la partie inférieure. La position des
diagonales doit se faire selon le détail ci-après, en veillant
à ce que toutes les diagonales aient leur partie creuse
positionnée du même côté.
Traverse (D)
Deuxième
perforation
(H)
Fixez ensuite la ou les
diagonales (C) en zig zag.
Montant (A)
SOL
Montez ensuite les pieds (G) sur les extrémités
inférieures des montants (A). Vissez chaque
pied à l'aide de deux vis M-8x15 (I).
Traverse (C)
Montant (A)
www.mecalux.fr/shop
2
Échelles jusqu'à
2 350 mm de haut.
A1 = A2, s'il n'est pas possible d'assurer cette égalité, la différence
maximale admissible est de 50 mm (A2 = A1+50 mm).
A3 = 100 mm jusqu'à 2700 mm de haut et 200 mm pour les autres cas.
3
Pied de montant
d'échelle (G)
Tel. 0 805 081 958
Échelles de 2 400
à 3 000 mm de haut.
Montant (A)
Vis M-8x15 (I)
